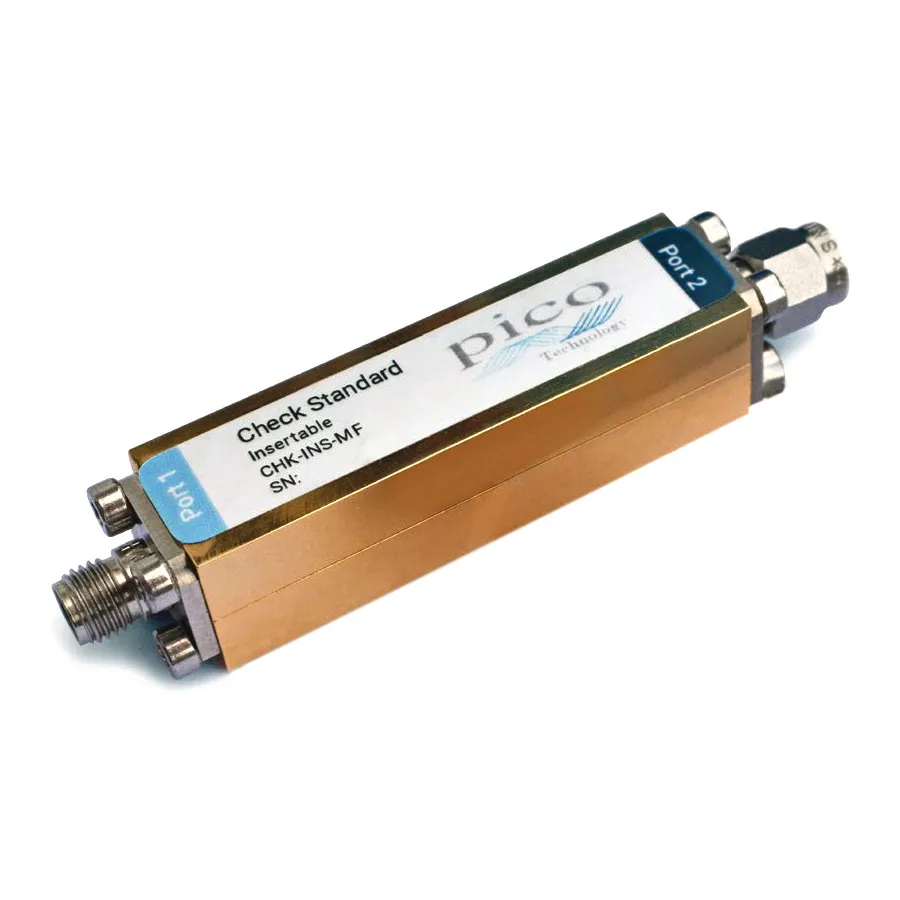

Pico Technology TA430 Einsetzbarer Referenznormal

Überblick

Das Pico Technology TA430 ist ein einsetzbarer Referenznormal zur Validierung der Genauigkeit und Kalibrierung von Netzwerkanalysator-Messsystemen. Es besteht aus einem kurzen Stück einer 25-Ohm-Fehlleitung, die eine vorhersehbare, stabile Fehlanpassung und Übertragungscharakteristik über Frequenzen von 0,3 bis 8500 MHz bietet und das PicoVNA 106 und 108 ergänzt.

Hauptmerkmale

• Frequenzbereich: 0,3 bis 8500 MHz
• Rückkehrdämpfung: –30 dB bis –6 dB
• Einfügungsdämpfung: –0,2 dB bis –1,9 dB
• Konstruiert aus 75 mm 25-Ohm-Fehlleitung
• Port 1: SMA-Buchse / Port 2: SMA-Stecker
• Touchstone-Messdaten auf USB-Speicher
• Rückverfolgbare Kalibrierungsdaten mit Nationalstandards verknüpft
• Kompatibel mit jedem Hersteller-VNA über Touchstone-Daten
• Vergleichsdienstprogramm in PicoVNA 2 Software enthalten

Anwendungen

• Validierung der Netzwerkanalysator-Messgenauigkeit vor, während und nach Messungen
• Verifikation der Kalibrierung bei hohen und variablen Fehlanpassungsbedingungen
• Bereitstellung eines anspruchsvollen Validierungsstandards für Messsicherheit
• Plattformübergreifende VNA-Validierung mit Touchstone-Formatdaten
