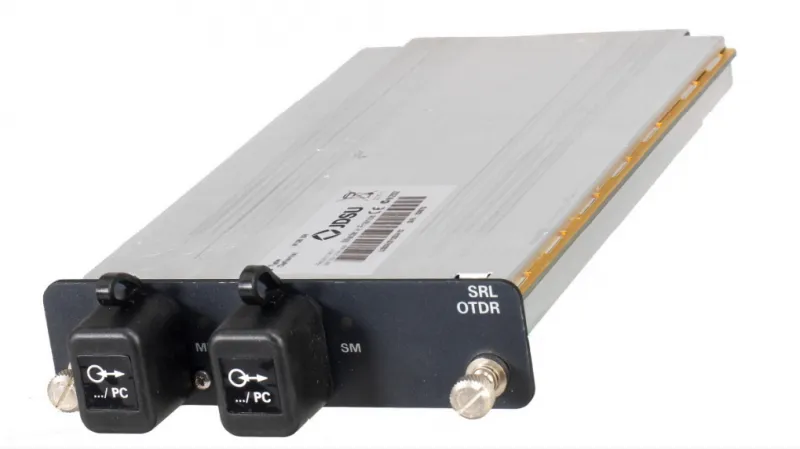

Viavi E8136D OTDR-Modul

Übersicht

Das Viavi E8136D ist Teil der 8100-Serie OTDR EVO Familie und ist für umfassende Glasfasertests und Inbetriebnahme ausgelegt. Es bietet Singlemode-Unterstützung bei 1310, 1550 und 1625 nm Wellenlängen mit außergewöhnlichen Leistungsspezifikationen einschließlich bis zu 50 dB Dynamikbereich und branchenführender Totzone-Leistung. Das Modul integriert OTDR-, Dauerstrich-Lichtquellen- und Leistungsmesserfunktionalität in einem Single-Port-Tool für maximale Flexibilität in Feldanwendungen.

Hauptfunktionen

• Dynamikbereich von 50/50/50/48 dB über alle Wellenlängen (1310/1550/1625/1650 nm)
• Ereignis-Totzone von 0,5 m für vollständige Element-Ereignischarakterisierung auf Faserstrecken mit 2 m Abstand
• Integrierte Dauerstrich-Lichtquelle mit 0 dBm Ausgangsleistung
• Integrierter Leistungsmesser mit ±0,5 dB Genauigkeit bei -30 dBm
• Impulsbreite von 2 ns bis 20 µs für flexible Testparameter
• PON-optimiert zum Testen durch 1x128 Splitter mit 15 m Abschwächungs-Totzone
• Automatische Datenverkehrserkennung zur Vermeidung von Signalstörungen während OTDR-Tests

Anwendungen

• Glasfaser-Netzwerk-Inbetriebnahme und Abnahmeprüfung
• Netzwerk-Upgrades und Kapazitätserweiterungsvalidierung
• Fehlersuche und Fehlerbehebung in Glasfaserverbindungen
• PON-System-Tests und -Validierung
• Bidirektionale Glasfasercharakterisierung mit Smart Link Mapper Integration
