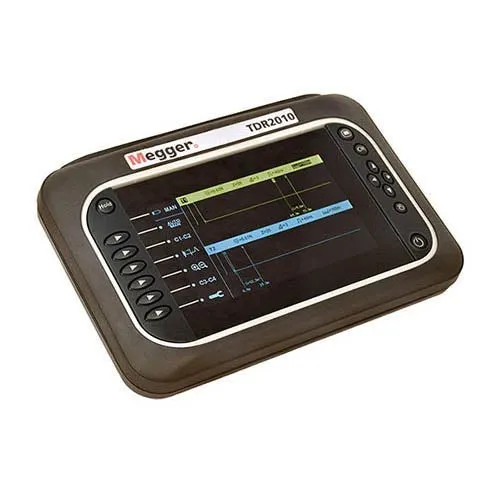

Megger TDR2010 Zweikanal-Zeitbereichs-Reflektometer

Übersicht

Das Megger TDR2010 ist ein Zweikanal-Zeitbereichs-Reflektometer zur Fehlerortung in Kommunikations- und Pilotkabeln. Mit CAT IV 150V-Schutz und IP54-Staubschutz und Wetterschutz ist es für den praktischen Feldeinsatz ausgelegt mit manuellen Steuermöglichkeiten für erfahrene Benutzer.

Das Instrument verfügt über AUTO-Einrichtungsfunktion für schnelle Erzeugung nützlicher Messwerte, während AUTO Find und AUTO Find End Funktionen die Messwertinterpretation unterstützen. Fortgeschrittene Benutzer können die AUTO-Funktionen manuell überschreiben für detaillierte Analyse von komplexen Kabelfehlern und Mehrkanal-Vergleichen.

Hauptmerkmale

• Zweikanal-Messfähigkeit für Telekommunikationskabel
• CAT IV 150V Sicherheitsschutz
• IP54 Staub- und Wetterschutz
• AUTO-Einrichtungsmodus für schnelle, einfache Verwendung
• AutoFind und FindEnd Funktionen zur schnellen Fehlerortung
• Messwert-Tagging-Funktion zum Speichern und Beschriften von Messwerten
• Entfernungsabhängige Verstärkung zur Kontrolle von Signaldämpfung
• Stufenfunktion zur verbesserten Fehler-Nahbereichserkennung
• Hintergrundbeleuchtetes grafisches Farb-LCD (800x480)
• Speicherung für 100 Messwerte an Bord
• USB-Verbindung zum PC für Messwert-Management und -Analyse
• TraceXpert PC-Software inbegriffen
• 0,1 m Auflösung
• 2ns Puls für Fehler-Nahbereichserkennung
• Wählbare Ausgangsimpedanz: 25, 50, 75, 100, 125 Ohm + AUTO
• Entfernung in Metern oder Fuß anzeigen
• 12-Stunden Batterielaufzeit (wiederaufladbar Li-Ionen)

Anwendungen

• Telekommunikationsnetzwerk-Kabelprüfung und Diagnostik
• Pilotkabel-Fehlerortung und -Analyse
• Mehrpaar-Kabelvergleich und Fehlersuche
• Feldmäßige Kabelzustandsbewertung

Mitgelieferte Zubehörteile

• Einziehbare Schutzhülle mit gesicherter Testleitung (2 Paar)
• Download-Set
• Tragetasche
• AC-DC-Ladegerät
• Benutzerhandbuch CD
