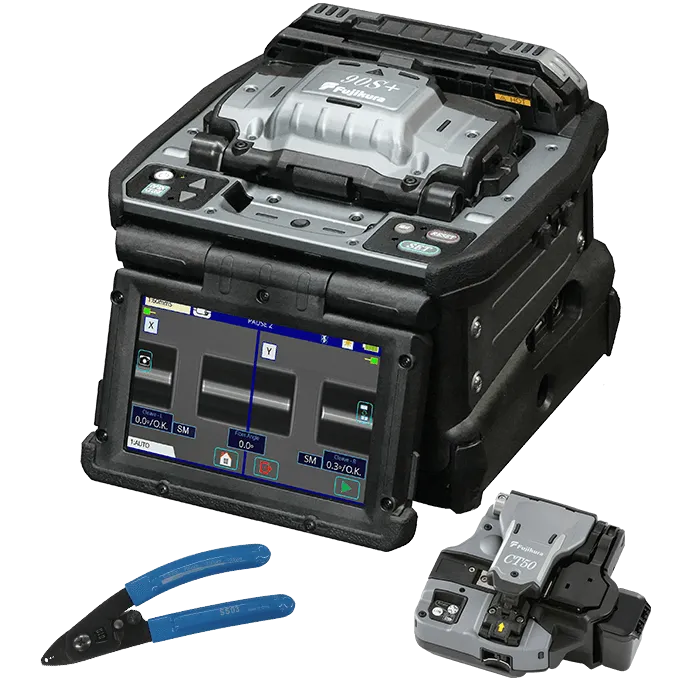

Fujikura 90S+ Kernanpassungs-Fusionsspleißer
Fujikura 90S+ Core Alignment Fusion Splicer
Angebot anfragen
Fujikura 90S+ erweiterter Fusionsspleißer mit 50 % schnellerem Betrieb, 7-9 Sekunden FAST-Modus Spleißzeit, Active Fusion Control Technologie, und 0,02dB durchschnittlicher Spleißverlust.
Produktdetails
| Modell | 90S+ (S017521) |
| Hersteller | Fujikura |
| Kategorie | Netzwerk- und Faseroptik-Prüftechnik |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Fujikura 90S+ ist ein erweiterter Kernanpassungs-Fusionsspleißer, der häufige Feldprobleme löst, von Spleißvorgängen mit schlechtqualitätiger älterer Faser bis zur automatisierten Gerätewartung. Mit bedeutenden Verbesserungen gegenüber vorherigen Modellen, einschließlich 50 % Reduktion der Betriebszeit, ist das 90S+ für mehrfache Feld-Spleißanwendungen geeignet, einschließlich biegeverrückelter Fasern in Fallkabeln, Fernstrecken-Terrestrial- und Unterwasser-Fasern, loser Faserkern und Spice-on Connectors.
Wichtigste Funktionen
- Automatische Öffnungs-Schließ-Windschützer für schnellere automatisierte Operationen ohne Bedienerbeteiligung
- Faserretentionsklammern, die automatisierte Operationen unterstützen und Faserverschiebung verhindern
- Optimiertes Mantelklemm-Positionierungssystem, das schnellere Schutzhülsen-Zentrierung ermöglicht
- 50 % Betriebszeitreduktion im Vergleich zu vorherigen Modellen
- Active Fusion Control by Cleave Condition, die Spaltflächenqualität analysiert für verbesserter Spleißverlust
- Active Fusion Control by Fiber Brightness, das stabile Spleißleistung unter variierenden Bedingungen gewährleistet
- Active Fusion Control by Fiber Discrimination mit automatischer Parameteroptimierung
- Active Blade Management Technology mit Dual CT50 Spaltwerkzeug-Unterstützung und drahtloser Konnektivität
- Werkzeugloses Elektrodensystem mit verbessertem Beleuchtungsdesign für bessere Sichtbarkeit
- Mehrfunktions-Tragekoffer mit Werkbrettern und Aufbewahrungsschubladen
- Hochkapazitäts-Lithium-Ionen-Batterie, die bis zu 300 Spleißvorgänge unterstützt
Anwendungen
- Hochgeschwindigkeits-Faser-Optik-Netzwerk-Installation und Feld-Spleißvorgänge
- Biegeverrückelter Faser-Spleißvorgang in Fallkabeln
- Fernstrecken-Terrestrial- und Unterwasser-Kabel-Installation
- Spleißvorgänge mit losem Faserkern-Rohr
- Spice-on Connector-Anwendungen
- Produktions- und Spezialumgebungen, die hohen Durchsatz und enge Verpackung erfordern
Enthaltenes Zubehör
- Kernanpassungs-Fusionsspleißer-Einheit mit 4,9-Zoll-Touchscreen-Display
- Wiederaufladbare Lithium-Ionen-Batterie
- AC-Adapter
- Mehrfunktions-Tragekoffer mit Werkbrettern
- Faser-Optik-Spaltwerkzeug (CT50)
- Ersatzelektroden und Zubehör
Technische Daten
| Automatic Open-Close Wind Protectors | The faster automated features of the 90S+ fusion splicer reduce installation times. With this splicer, an operator can complete the entire splice process from splicing to heating without touching the 90S+ and only moving the fiber. |
| Operation Time Reduction | The shape of the sheath clamp is optimized for 60mm length protection sleeves. The length from splice point to the edge of the sheath clamp is 30mm. Therefore, it is easy to center the protection sleeve over the splice by using your fingers to reference the splice point. |
| Fiber Retention Clamp | The fiber retention clamps support the automated operations. When the sheath clamps open automatically after splicing, the fiber retention clamps gently hold the spliced fiber to keep it from flying out. The retention clamps release when the fiber is lifted by the operator. |
| Operation Time Reduction | These functions enable the 90S+ fusion splicer to reduce operation time by 50% over the previous model. |
| Carrying Case | There are multiple ways to utilize the 90S+ fusion splicer carrying case. The 90S+ fusion splicer is ready to use just by opening the case, but it is also possible to use the 90S+ fusion splicer on top of the carrying case or only with the work tray depending on the work environment. |
| Work Tray | The work tray has many functions. There are two drawers for storage, and the drawers are large enough to store tools or battery packs. Also, the work tray can be divided in two, so it is configurable to fit your work space. |
| Loose Tube Compatibility | The sheath clamp of the 90S+ fusion splicer is compatible with loose tube fiber. The Protrusion part on of the sheath clamp for loose tube fiber engages or retracts by simply changing the switch position with your finger. |
| Tool-Less Electrodes and Illumination | The 90S+ fusion splicer electrodes come as an “assy” including the fixing screw. You can rotate the screw by hand without tools, enabling easy electrode replacement. The transparent electrode covers support wider illumination of the v-groove. As the sheath clamp opens on the opposite side of the illumination lamp, the sheath clamp area is illuminated without shadow. |
| Active Fusion Control by Cleave Condition | One of main causes of high splice loss is bad cleave end face. The 90S+ fusion splicer analyzes the condition of both L and R cleave end faces and performs optimal fusion control. This new technology improves splice loss significantly and reduces the risk of re-installation. |
| Active Fusion Control by Fiber Brightness | Fusion is easily affected by changes in the environment. The 90S+ fusion splicer uses real-time fusion parameter control by analyzing the fiber’s brightness intensity during fusion. It contributes to stable, reduced splice loss. |
| Active Fusion Control by Fiber Discrimination | Adequate splice parameters may differ depending on fiber type. The 90S+ fusion splicer automatically applies the optimum splice parameters depending on the fiber type. |
| Active Blade Rotation by Motor | The 90S+ fusion splicer and CT50 fiber cleaver are enabled with wireless data connectivity. This capability allows automatic cleaver blade rotation when the 90S+ fusion splicer judges the blade is worn. The 90S+ fusion splicer can connect to two CT50s simultaneously. |
| Active Blade Life Management | The 90S+ fusion splicer displays the remaining blade life and informs the user when a blade height change, position change, or new blade is required. |
| Features | Parameters |
| Fiber Alignment Method | Active core alignment |
| Fiber Count can be Spliced | Single fiber |
| Fiber Tensile Test Force | Approx. 2.0N |
| Electrode Life *5 | Approx. 5000 splices |
| Screw Hole for Tripod | 1/4-20UNC |
