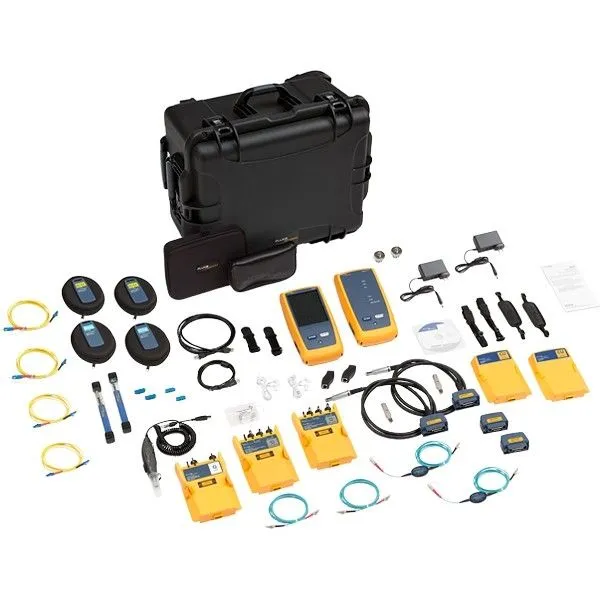

Fluke Networks DSX-5000QOI Kabelanalysator

Übersicht

Der Fluke Networks DSX-5000QOI ist ein Kupferkabel-Zertifizierungsanalysator für Twisted-Pair-Kabelsysteme, die 10-Gigabit-Ethernet-Bereitstellungen unterstützen. Er zertifiziert Cat 5e, Cat 6, Cat 6A und Class FA Kabel und ist Teil der Versiv-Kabelzertifizierungsfamilie. Das Prüfgerät kombiniert genaue Messungen mit vereinfachtem Arbeitsablauf durch das ProjX-Verwaltungssystem und die Taptive-Benutzeroberfläche.

Der DSX-5000QOI beschleunigt jeden Schritt des Test- und Zertifizierungsprozesses von der Einrichtung bis zur Systemabnahme. Er erreicht 10-Sekunden-Cat-6A-Testzeiten, kann bis zu 12.000 Testergebnisse mit vollständiger grafischer Analyse verwalten und bietet schnelle Fehlerlokalisation durch integrierte Diagnosefunktionen und grafische Fehleranzeige.

Hauptmerkmale

• Kupferzertifizierung für Cat 5e, Cat 6, Cat 6A und Class FA Kabel bis 1000 MHz
• 10-Sekunden-Testzeit für Cat 6A für schnelle Feldzertifizierung
• IEC Level V Genauigkeitsbezeichnung
• ProjX-Verwaltungssystem für Aufgabenautomatisierung und Jobtracking
• Taptive-Touchscreen mit gesteuerten Bedienelementen und vereinfachter Einrichtung
• LinkWare-Professionalsoftware für Testergebnisanalyse und Berichterstattung
• Dedizierte Diagnosefunktionalität zur Lokalisierung von Kabelstörungen
• Grafische Darstellung von Crosstalk und Schirmungsfehlpositionen für schnellere Fehlersuche
• Verwaltet bis zu 12.000 Testergebnisse mit vollständiger Grafik
• Kapazitiver Touchscreen zur schnellen Parameterauswahl

Normenunterstützung

• TIA Category 3, 4, 5, 5e, 6, 6A gemäß TIA 568-C.2
• ISO/IEC Class C, D, E, Ea, F, FA gemäß ISO/IEC 11801:2002 und Änderungen
• Power over Ethernet (PoE): IEEE 802.3af, IEEE 802.3at, IEC61935-1, IEC 11801-1-4, ANSI/TIA/EIA-568-C.2

Anwendungen

• Kupferkabelzertifizierung für Netzwerk-Installationen
• 10-Gigabit-Ethernet-Bereitstellungsprüfung
• Cat 6A und Class EA Zertifizierung
• Power over Ethernet (PoE) Systemvalidierung
• Feldprüfung und schnelle Systemabnahme
