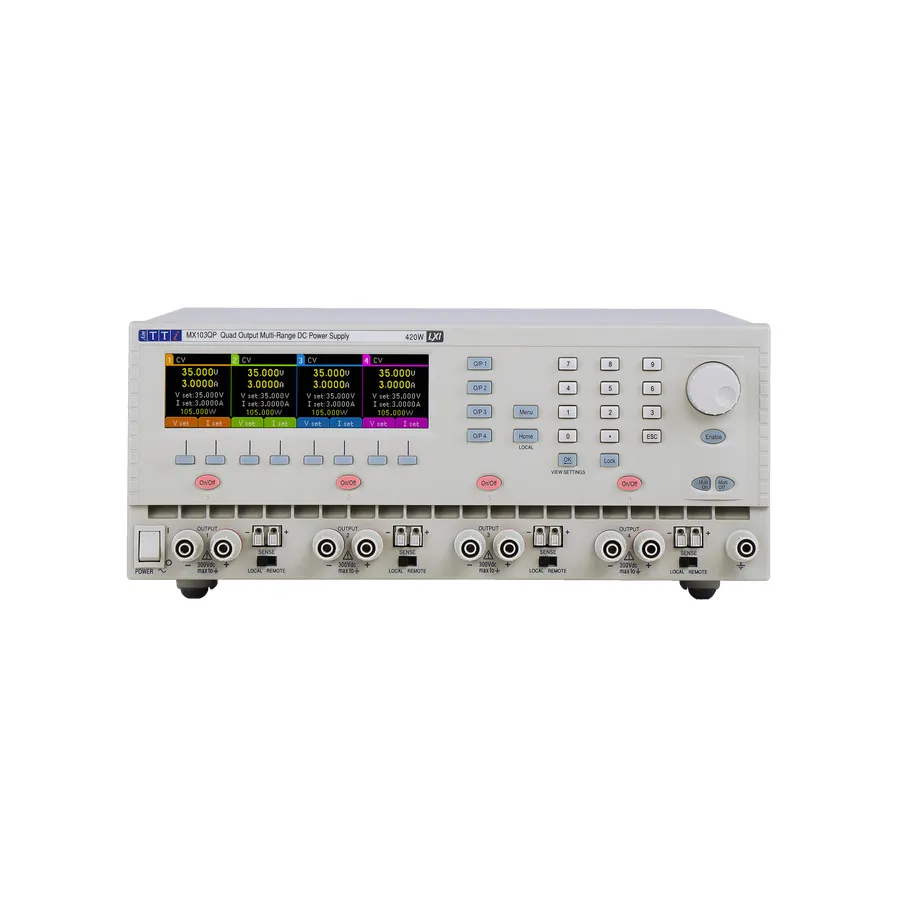

Aim TTi MX103QP S2 Stromversorgung mit vier Ausgängen
Aim TTi MX103QP S2 Quad Output DC Power Supply
Die Aim-TTi MX103QP S2 liefert 420W über vier unabhängige Ausgänge mit gemischter Regelung, programmierbarer Sequenzierung und LAN/USB-Fernsteuerung für Multi-Rail-Stromanwendungen.
Produktdetails
| Modell | MX103QP S2 |
| Hersteller | Aim TTi |
| Kategorie | Mehrkanal-DC-Stromversorgungen |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die Aim-TTi MX103QP S2 ist eine kompakte Stromversorgung mit vier Ausgängen für Labor- und Systemtestanwendungen. Sie liefert 420W Gesamtleistung über vier unabhängige Ausgänge, von denen jeder über volle variable Spannungs- und Stromregelung verfügt. Die Stromversorgung nutzt gemischte Regelung – Kombination von hochfrequenter Schaltregelung mit linearer Nachregelung – um die Leistungsdichte einer Schaltregelung mit den Leistungsmerkmalen eines linearen Designs zu erreichen.
Hauptmerkmale
- Vier unabhängige Ausgänge mit vollständiger Funktionalität (210W je für Ausgänge 1–3, 105W für Ausgang 4)
- Ausgangbereich-Umschaltung auf 35V/6A mit hochauflösenden Einstellungen (1mV, 0,1mA)
- Verstellbare Überspannungs- und Überstromschutz-Einstellungen mit optionaler Ausgangskopplung via TripLink
- Stromaufteilung ermöglicht, dass ein einzelner Ausgang bis zu 210W liefert, ohne andere zu deaktivieren
- Wählbare Spannungsverfolgung zwischen Ausgängen für synchronisierte Multi-Rail-Stromversorgung
- Eingebaute Messung mit optionaler Strommesser-Tontönung und umschaltbarer Fernmessung
- 5,2-Zoll-Grafik-LCD zeigt Spannung, Strom und Status für alle Ausgänge gleichzeitig an
- 250 nichtflüchtige Speicherplätze (50 pro Ausgang, 50 für gekoppelte Multi-Ausgangs-Sätze)
- Programmierbare Ein-/Ausschalt-Sequenzierung mit Verzögerungen von 10ms bis 20 Sekunden
- RS232-, USB- und LAN (LXI)-Schnittstellen für Fernsteuerung und Automatisierung (P-Modelle)
- 3U-Rack-Gehäuse für Bench- oder Rack-Montage
Anwendungen
- Multi-Rail-Stromverteilung in Schaltungsentwicklung und -validierung
- Stromversorgung schienensensitiver Schaltungen mit synchronisierter Hochfahren-Sequenzierung
- Wiederholte Testszenarien mit gespeicherten Multi-Ausgangs-Einstellungs-Speichern
- Hochdichte-Systemanwendungen mit mehreren Ausgängen aus kompaktem Rack-Platz
- Automatisierte Testsysteme mit netzgestützter Fernsteuerung und -überwachung
Technische Daten
| Number of Outputs | Quad Output |
| Output Voltage | 35V x 4 |
| Output Current | 3A x 4 |
| Power Rating | 420 W |
| Input Voltage | 110/240 VAC |
| Interface | USB, LAN, RS-232 |
| Special Features | Multi Ranging |
| Display | 5.2 LCD |
| Series | MX Series 2 |
| Current Range Selector | 5-9.9 |
| Mounting Type | Bench Top |
| Power Range Selector | 200-499 |
| Programmable | Yes |
| Voltage Range Selector | 30-49.9 |
