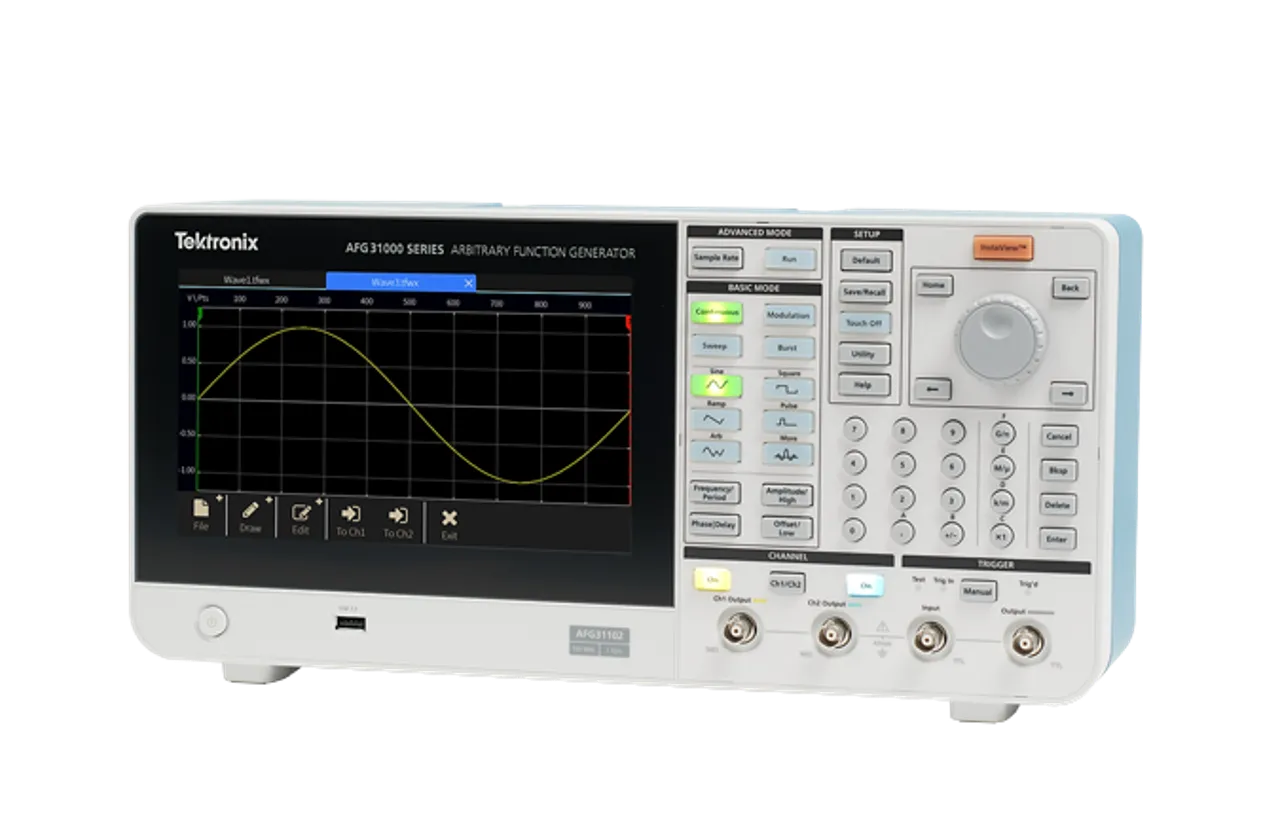

Tektronix AFG3151C Arbitrary Funktionsgenerator

Übersicht

Der Tektronix AFG3151C ist ein hochleistungs-Arbitrary Funktionsgenerator aus der AFG31000 Serie. Er bietet fortgeschrittene Wellenformgenerierungs- und Programmierungsfunktionen mit Echtzeit-Wellenformverifizierung über ein modernes Touchscreen-Interface. Der AFG3151C ist für Forscher und Ingenieure konzipiert, die flexible Signalgenerierung mit hohen Abtastraten und fortgeschrittenen Triggerfunktionen benötigen.

Hauptmerkmale

• Sinuswellen bis 250 MHz mit wählbaren Frequenzen (25, 50, 100, 150 oder 250 MHz)
• Abtastraten bis 2 GSa/s mit 14-Bit vertikaler Auflösung
• Ausgangsamplitude 1 mVP-P bis 10 VP-P in 50 Ω Last
• Eingebaute Wellenformen: Sinus, Quadrat, Rampe, Puls, Rauschen und mehr
• Sweep-, Burst- und Modulationsmodi (AM, FM, PM, FSK, PWM)
• Patentierte InstaView™-Technologie für Echtzeit-Wellenformüberwachung am DUT ohne Oszilloskop erforderlich
• 9-Zoll kapazitives Touchscreen mit intuitivem Smartphone-ähnlichem Interface
• Eingebauter ArbBuilder für Erstellung und Bearbeitung beliebiger Wellenformen am Instrument
• Optionaler Sequenziermodus mit bis zu 256 Schritten für komplexe Wellenformprogrammierung
• 16 Mpts beliebige Wellenformspeicher pro Kanal (128 Mpts optional)
• Variable Abtastuhr von 1 µSa/s bis 2 GSa/s
• Integrierte Double Pulse Test Anwendung für Spannungspulsgenerierung
• Ausgangsspannungs- und Stromschutz

Anwendungen

• Fortgeschrittene Forschung und Komponentencharakterisierung
• Uhr- und Systemsynchronisation
• Replikation von realen Signalen
• Schaltungscharakterisierung und Validierung
• Entwurf und Test eingebetteter Schaltungen
• Allgemeine Signalgenerierung
• Double Pulse Testing
