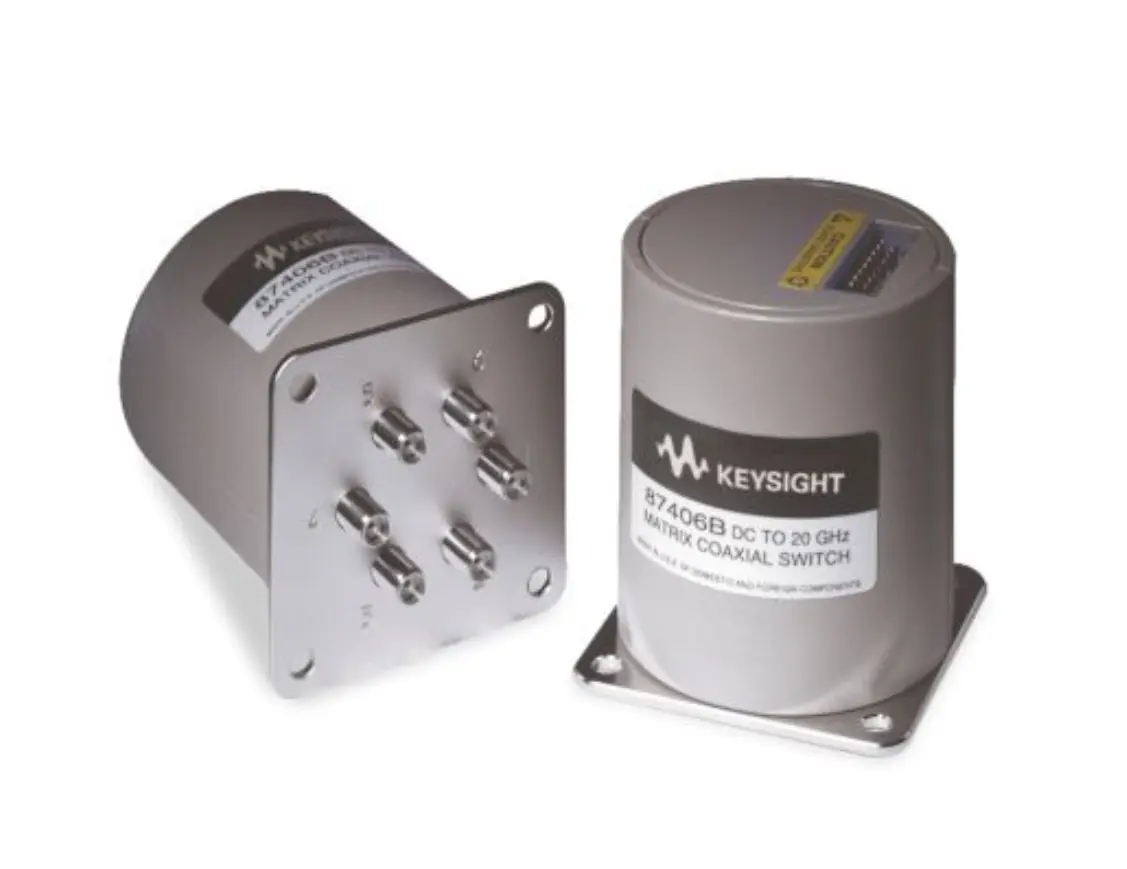

Keysight 87406B HF-Matrix-Schalter
Keysight 87406B Matrix Switch
Angebot anfragen
Keysight 87406B ist ein HF-Matrix-Schalter mit 3×3-, 2×4- und 1×5-Blockierungskonfigurationen, 10 Millionen Schaltzyklen Lebensdauer und außergewöhnlicher 0,03 dB Wiederholbarkeit.
Produktdetails
| Modell | 87406B |
| Hersteller | Keysight |
| Kategorie | Multimeter und digitale Multimeter (DMM) |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Keysight 87406B ist ein HF-Matrix-Schalter für automatisierte Prüf- und Messung, Signalüberwachung und Routing-Anwendungen. Mit innovativem Design und strikter Prozesssteuerung bietet er die Zuverlässigkeit und Wiederholbarkeit, die in Produktionsprüfsystemen, Satellittenüberwachung, Antennensystemen und Testinstrumenten erforderlich sind.
Wichtige Merkmale
- Mehrere Blockierungsmatrix-Konfigurationen: 3×3, 2×4 und 1×5
- Magnetische Verriegelung mit Make-before-Break oder Break-before-Make Betrieb
- Betriebslebensdauer von 10 Millionen Schaltzyklen, typisch
- Garantierte Wiederholbarkeit von 0,03 dB bis 5 Millionen Schaltzyklen
- Ausgezeichnete Isolation, typisch größer als 100 dB bei 20 GHz
- Terminierte Anschlüsse
- Optoelektronische Indikatoren und Unterbrechungen
- TTL/5V CMOS kompatibel (optional)
Anwendungen
- Produktionsprüfsysteme
- Satelliten- und Antennenberwachungssysteme
- Testinstrumentierung
- Signalrouting und Schaltvorgänge
Technische Daten
| Frequency Range | DC to 20 GHz |
| Matrix Configurations | 3×3, 2×4, 1×5 |
| Operating Life | 10 million cycles, typical |
| Repeatability | 0.03 dB (up to 5 million cycles) |
| Isolation | > 100 dB @ 20 GHz |
| Switching Operation | Make-before-break or break-before-make |
| Control Logic | TTL/5V CMOS compatible (optional) |
