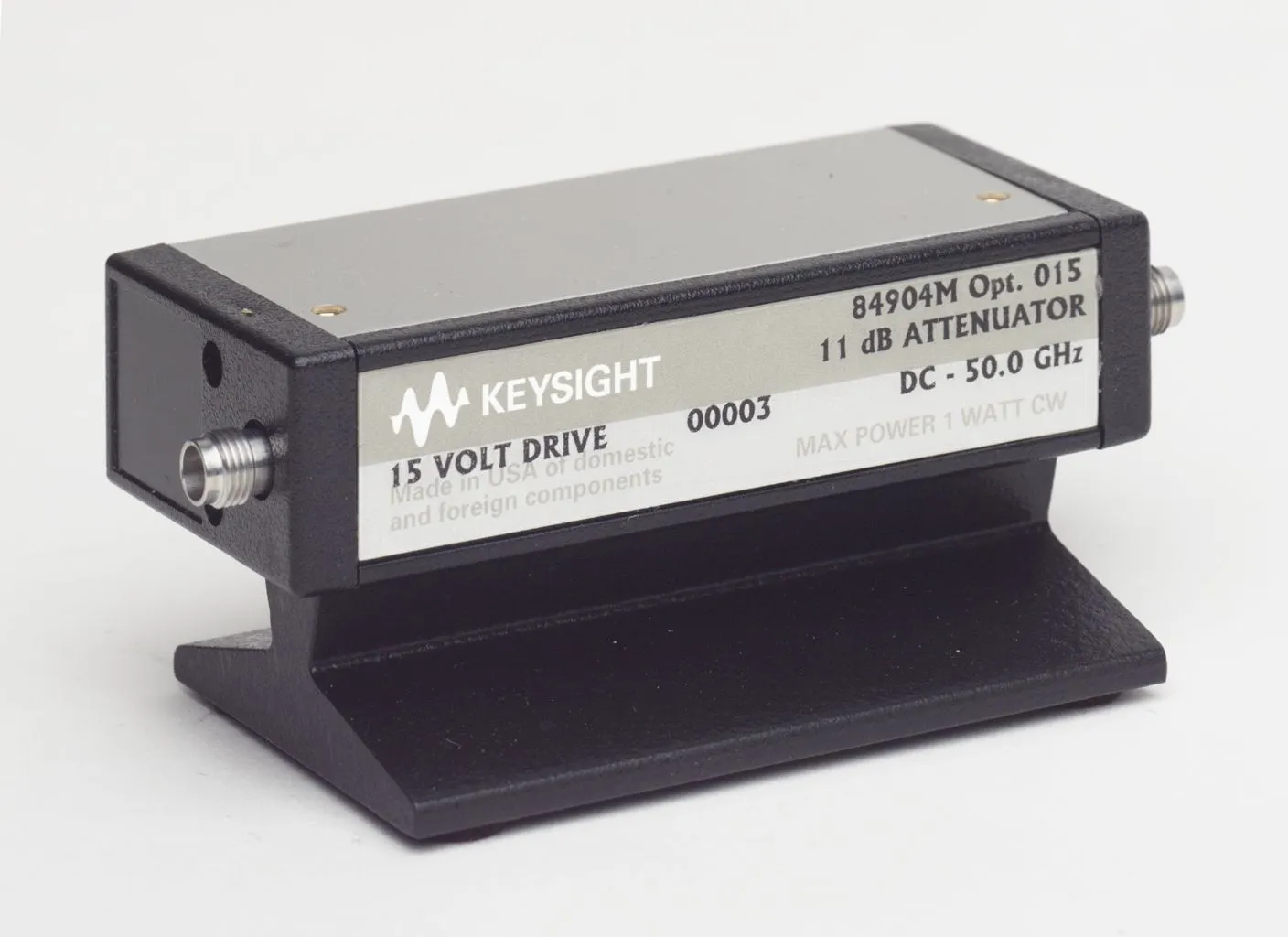

Keysight 84904M Programmierbarer Schrittdämpfer
Keysight 84904M Programmable Step Attenuator
Angebot anfragen
Keysight 84904M programmierbarer Schrittdämpfer mit 0-11 dB Dämpfung, DC bis 50 GHz Frequenzbereich, 0.03 dB Wiederholbarkeit und wählbare 2.4-mm-Stecker.
Produktdetails
| Modell | 84904M |
| Hersteller | Keysight |
| Kategorie | Multimeter und digitale Multimeter (DMM) |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Keysight 84904M ist ein programmierbarer Schrittdämpfer für HF- und Mikrowellen-Anwendungen, die Messungen bis 50 GHz erfordern. Er bietet hervorragende Dämpfungsgenauigkeit und lange Lebensdauer mit minimaler Einfügungsdämpfung und eignet sich für Kommunikations- und Luftfahrts-Testsysteme.
Hauptmerkmale
- Frequenzbereich: DC bis 50 GHz
- Dämpfungsbereich: 0 bis 11 dB in 1-dB-Schritten
- Wiederholbarkeit: 0.03 dB Maximum, 2 Millionen Zyklen pro Abschnitt
- Einfügungsdämpfung bei 0 dB: 0.8 dB (DC bis 40 GHz), 3.0 dB (bis 50 GHz)
- Maximales SWR: 1.3 (12.4 GHz), 1.7 (34 GHz), 1.8 (40 GHz), 3.0 (50 GHz)
- Maximale HF-Eingangsleistung: 1 W durchschnittlich, 50 W Spitzenwert
- Steckeroptionen: 2.4-mm-Buchse oder 2.4-mm-Stecker/Buchse
- Programmierstecker: 10-poliger Steckplatz
Anwendungen
- HF- und Mikrowellen-Testsysteme
- Prüfung von Kommunikationsgeräten
- Luftfahrtanwendungen
Technische Daten
| Frequency Range | DC to 50 GHz |
| Attenuation Range | 0 to 11 dB in 1-dB steps |
| Insertion Loss at 0 dB | 0.8 dB (DC-40 GHz), 3.0 dB (to 50 GHz) |
| Insertion Loss per GHz | 0.04 dB/GHz (DC to 40 GHz) |
| Repeatability | 0.03 dB maximum, 2 million cycles per section |
| Maximum SWR | 1.3 (12.4 GHz), 1.7 (34 GHz), 1.8 (40 GHz), 3.0 (50 GHz) |
| Maximum RF Input Power | 1 W average, 50 W peak |
| Connector Type | 2.4 mm female or 2.4 mm male/female |
| Programming Connector | 10-pin socket |
