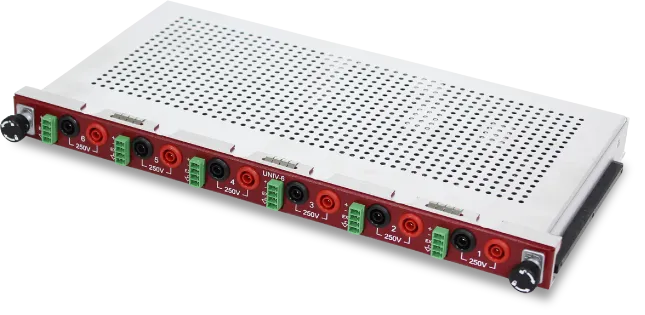

AstroNova UNIV-6 Universelles Modul
AstroNova UNIV-6 Universal Module
Angebot anfragen
Das AstroNova UNIV-6 ist ein 6-Kanal-Universaleingabemodul für Spannungs- und Dehnungs-/Brückenmessungen mit 800 kS/s Abtastrate, 16-Bit-Auflösung und Cat II Isolation.
Produktdetails
| Modell | UNIV-6 |
| Hersteller | AstroNova |
| Kategorie | Multimeter und digitale Multimeter (DMM) |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das AstroNova UNIV-6 ist ein 6-Kanal-Universaleingabemodul für das TMX Datenerfassungssystem. Es akzeptiert Spannungen bis 250 Vrms und unterstützt Vollbrücken-, Halbbrücken- und Viertelbrückensensoren, was maximale Flexibilität beim Erfassen verschiedener Arten von Analogeingängen mit einem einzigen Modul bietet.
Wichtige Funktionen
- 6 Spannungs- oder Dehnungs-/Brückeneingänge
- Gleichzeitige Abtastung mit bis zu 800 kS/s pro Kanal
- 16-Bit-Auflösung
- 5 Messbereiche zur Maximierung der Auflösung
- Integrierte Zähler- und Zeitgeberfunktionen
- 250 VRMS oder DC Cat II Isolation
- 4-poliger Bessel-Anti-Aliasing-Filter
Anwendungen
- Fehlerbehebung und Diagnostik
- Produkttests und Validierung
- Low-Channel-Count und Mixed-Signal-Anwendungen
Technische Daten
| Compatibility | TMX TMX-18 TMX-R |
| Typical Applications | Troubleshooting Product testing Low channel count and mixed-signal applications |
| Feature | Parameter |
| Channels Per Module | 6 |
| Sample Rate | 800 kS/s/ch (400 KS/s/ch when using TMX-E or TMX-R) |
| Rated Isolation | 250 VRMS or DC, Cat II (iso-common to chassis and other iso-commons) |
| A/D | 16-bit SAR (one per channel) |
| Frequency Counter Capability | Yes, first channel. Software selectable. |
| Anti-Aliasing Filter | 4 pole Bessel |
| Counter Modes | Gated time frequency counter Cycle based frequency counter Pulse counter Pulse width detector Period width detector Duty cycle detector |
| Frequency ctr Range (menu) | Up to 120 kHz |
| Frequency ctr Range (spec’d) | 2 – 100 kHz (48 Hz – 100 kHz for cycle based frequency counter) |
| Frequency ctr Accuracy | +/- 0.07% of Measurement +.002 Hz |
| Min Counter Input Amplitude | 25% of span for freq and pulse counters 90% of span for all other modes |
| Pulse Counter Range | 64000000 maximum. (16 bit display resolution) |
| Pulse Width Accuracy | 0.7 μs +.00167% of span |
| Pulse Width Range | 10 μs – 40000 μs |
| Edge Separation Accuracy | .002% of measurement + .00167% of span + 0.7 μs |
| Edge Separation Range | 25 μs – 5000000 μs |
| Period Width Accuracy | .02% of measurement + .00167% of span + 1.0 μs |
| Period Width Range | 5 μs – 90000 μs (11 Hz – 200 kHz) |
| Duty Cycle Accuracy | .5% (Inputs in the 15 Hz – 10 kHz range with 20% – 80% duty cycles) |
| Counter Timebase | 50 MHz |
| Cold Start Drift | < 0.1% of attenuator (60 min.) |
| UNIV-6 | 6-Channel Universal Module Voltage and DC Bridge32850000 |
