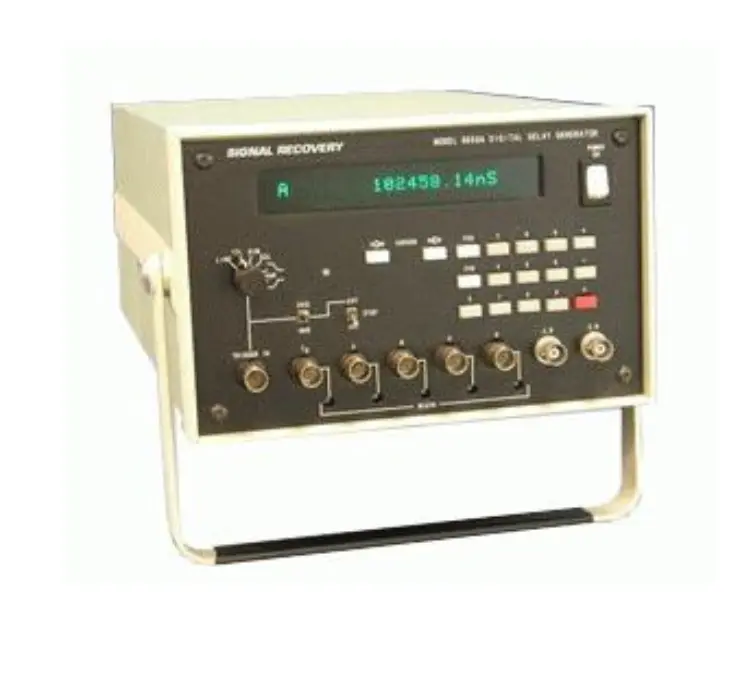

Ametek 9650A Digitaler Verzögerungs-/Impulsgenerator

Übersicht

Der Ametek 9650A ist ein vierkanaliger digitaler Verzögerungs-/Impulsgenerator für Präzisions-Timing- und Signalerzeugungsanwendungen. Er erzeugt vier unabhängig gesteuerte Ausgangsimpulse (A, B, C, D) mit einstellbarer Breite und Verzögerung sowie zwei Differenzausgänge (A-B und C-D) für komplexe Timing-Anforderungen und Signalanalyse.

Wichtige Funktionen

• Vier unabhängige Ausgangskanäle mit einstellbaren Impulsbreiten von 30 ns bis 1 ms
• Programmierbarer Verzögerungsbereich von 0 bis 100 ms mit 10 ps Auflösung
• Referenz-Timing-Impulsausgang (T0) erzeugt ca. 35 ns nach Trigger für genaue Timing-Referenz
• Zwei Differenzausgänge (A-B und C-D) für Impulsintervall-Messungen und komplexe Timing-Muster
• Betriebsarten mit internem Takt oder externem Trigger
• Scan-Modus für kontinuierlich zunehmende Verzögerungszeiten
• Burst-Modus für die Erzeugung von Impulsfolgen
• 5 × 7 Punkt-Matrix-Alphanumerik-Anzeige für Setup und Programmierung
• Speicherung für bis zu 30 benutzerdefinierte Setup-Routinen mit Abruffunktion
• Speicher bei Stromausfall speichert aktuelle Betriebsparameter
• Frontplattensteuerung oder optionale Computerschnittstelle für alle Parameter

Anwendungen

• Digitale Schaltkreisprüfung und Charakterisierung
• Timing-Analyse und Messsysteme
• Impulszugerzeugung für Messtechnik
• Labor-Timing-Referenz und Synchronisierung
• Forschung und Entwicklung von Timing-empfindlichen Systemen
