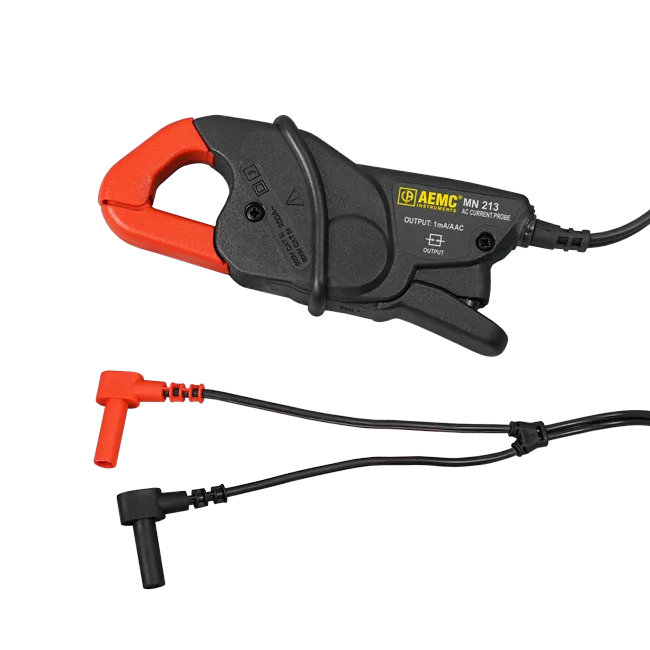

AEMC MN213 Wechselstrom-Stromprobe
AEMC MN213 AC Current Probe
Angebot anfragen
Die AEMC MN213 ist eine kompakte Wechselstrom-Stromprobe mit 1000:1 Verhältnis, Messbereich 0,5–240 A, 5 ft Leitungen und UL/EN61010 Sicherheitszertifizierung.
Produktdetails
| Modell | MN213 |
| Hersteller | AEMC |
| Kategorie | Multimeter und digitale Multimeter (DMM) |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die AEMC MN213 ist eine universelle Wechselstrom-Stromprobe, entwickelt zur Verwendung mit Multimetern und anderen Messinstrumenten mit Stromeingängen. Sie bietet ein 1000:1 Übersetzungsverhältnis mit einem Ausgang von 1 mA pro Ampere im Primärkreis.
Die Sonde verfügt über integrierte 5 ft (1,5 m) Leitungen, die mit abgeschirmten Bananensteckern enden. Schutzdioden am Ausgang begrenzen die Spannung bei offenen Sekundärsituationen und ermöglichen sicheren Betrieb.
Hauptmerkmale
- Kleine, kompakte Größe für sichere Handhabung
- Messbereich von 100 mA bis 240 A Wechselstrom
- Frequenzgang bis 10 kHz
- UL-genehmigt für USA und Kanada
- Nach EN61010, 600 V CAT III Sicherheitsstandard ausgelegt
- Zangenöffnung für Kabel bis 250 kcmil
- UL94VO flammhemmende Konstruktion
- Doppelte Isolierung für erhöhte Sicherheit
Anwendungen
- Allgemeine Wechselstrom-Strommessung
- Elektrische Fehlersuche und Diagnose
- Überwachung der Stromqualität
- Prüfung von Heizungs-, Lüftungs- und Klimaanlagen sowie Industrieausrüstungen
Technische Daten
| Features | Parameters |
| Maximum Conductor Size | 0.78" (20mm), bus bar 20x5mm |
| Current Range | 200Arms AC |
| Measurement Range | 0.5 to 240A |
| Output | 5ft (1.5m) lead with 4mm safety banana plug |
| Transformation Ratio | 1000:01:00 |
| Output Signal | 1mA/A AC (200mA @ 200A) |
| Accuracy 50/60Hz | 1% ± 0.5A @ 200A |
| Frequency Range | 40Hz to 10KHz |
| Phase Shift at 50Hz | 2.5° @ 200A |
| Open Secondary Voltage | Limited to <6V with diodes |
| Load Impedance | 1Ω, 10Ω max with derating |
| Overload | 240A for 10 min ON, 30 min OFF |
| Weight With 24” (610mm) Sensor | 6.3 oz (180g) |
| Operating Temperature | 14° to +131°F (-10° to +55°C) |
| Storage Temperature | -40° to +158°F (-40° to +70°C) |
| Operating Humidity | 90% RH |
| Pollution Degree | 2 |
| Ingress Protection (Ip) | IP40 |
| EMC | EN 61326-1 |
| Safety Compliance | EN/IEC 61010-1 600V CAT III EN/IEC 61010-032 UL Listed |
| Part Number | Description |
| 2115.75 | AC Current Probe Model MN213 |
