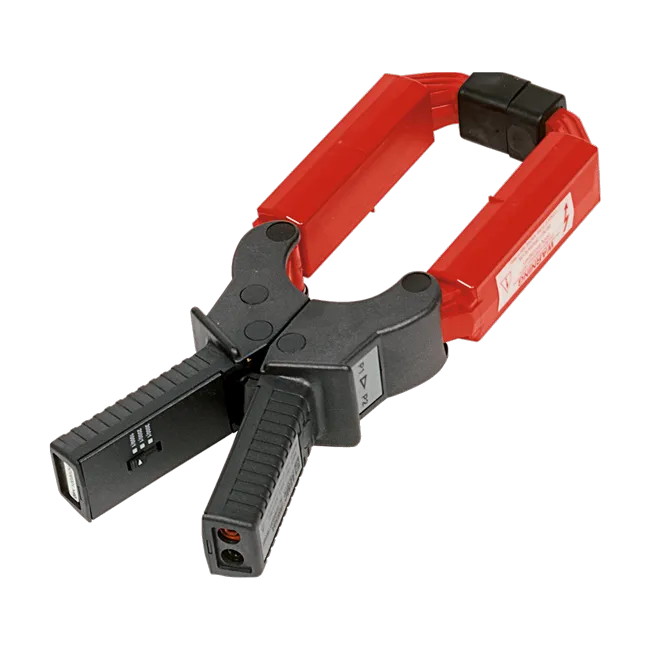

AEMC JM865A Wechselstrom-Stromzange
AEMC JM865A AC Current Probe
Angebot anfragen
Die AEMC JM865A Wechselstrom-Stromzange misst bis zu 3000A AC mit 0,5% Genauigkeit und ist für DMMs, Leistungsmesser und Datenlogger konzipiert.
Produktdetails
| Modell | JM865A |
| Hersteller | AEMC |
| Kategorie | Multimeter und digitale Multimeter (DMM) |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Die AEMC JM865A ist eine hochleistungs-Wechselstrom-Stromzange, die für genaue Messung des Wechselstroms in elektrischen Systemen konzipiert ist. Sie verfügt über ausgezeichnete Transformationseigenschaften, niedrige Phasenverzögerung und einen hochwertigen Magnetkern mit gleichmäßigen Wicklungen, die zuverlässige Messungen über mehrere Strombereiche liefern. Das quadratische Zangendesign ermöglicht flexible Positionierung auf mehreren Leitern oder Busschienen.
Hauptmerkmale
- Stromausgang bis 3000A AC (kontinuierlicher Betriebszyklus)
- Mehrere Strombereiche: 1000A, 2000A und 3000A AC
- Hohe Genauigkeit: 1% @ 1000A, 0,5% @ 2000A und 3000A
- Ausgezeichnete TRMS-Fähigkeiten mit zuverlässiger Signalwiedergabe
- Niedrige Phasenverzögerung: 1° @ 1000A, 0,5° @ 2000A/3000A
- Frequenzbereich: 30Hz bis 1,5kHz
- 4mm Sicherheits-Bananenstecker-Ausgang
Anwendungen
- Leistungsmessung und -analyse
- Harmonische Strommessung
- Verwendung mit digitalen Multimetern (DMMs)
- Datenprotokollierung und Instrumentierung
- Elektrische Fehlerbehebung und Tests
Technische Daten
| Features | Parameters |
| Maximum Conductor Size | Cable: 2.52" (64mm) Bus bar: 1.97 x 5.31” (50 x 135mm), 2.52 x 3.94” (64 x 100mm) |
| Current Range | 1000AAC; 2000AAC; 2400AAC (3000AAC if ambient temperature <95°F / 35C°) |
| Measurement Range | 1 to 1000AAC; 1 to 2000AAC; 1 to 2400AAC (3000AAC if ambient temperature <95°F / 35C°) |
| Output Signal | 5mAAC / AAC (5A @ 1000A); 2.5mAAC / AAC (5A @ 2000A); 1.666mAAC / AAC (5A @ 3000A) |
| Transformation Ratio | 1000:5; 2000:5; 3000:5 |
| Output | 4mm safety banana jack |
| Accuracy 50/60Hz | 1% @ 1000A; 0.5% @ 2000A; 0.5% @ 3000A |
| Frequency Range | 30Hz to 1.5kHz |
| Phase Shift | 1° @ 1000A; 0.5° @ 2000A; 0.5° @ 3000A |
| Load Impedance | 0.1Ω @ 1000A; 0.2Ω @ 2000A; ≤2Ω @ 3000A |
| Overload | 1200A for 10min @ 1000A; 2400A for 10min @2000A; 3600A for 10min @ 3000A |
| Operating Temperature | +14° to +122°F (-10° to +50°C) |
| Storage Temperature | -13° to +176°F ( -25° to +80°C) |
| Weight | 2.65 lbs (1200g) |
| Pollution Degree | 2 |
| Rating | UL 94 V0 (handles) ABS UL 94 V2 (jaws) |
| Ingress Protection | IP 20 |
| Safety Compliance | IEC 1010-2-32 600V CAT III |
| Part Number | Description |
| 2110.88 | AC Current Probe Model JM865A |
