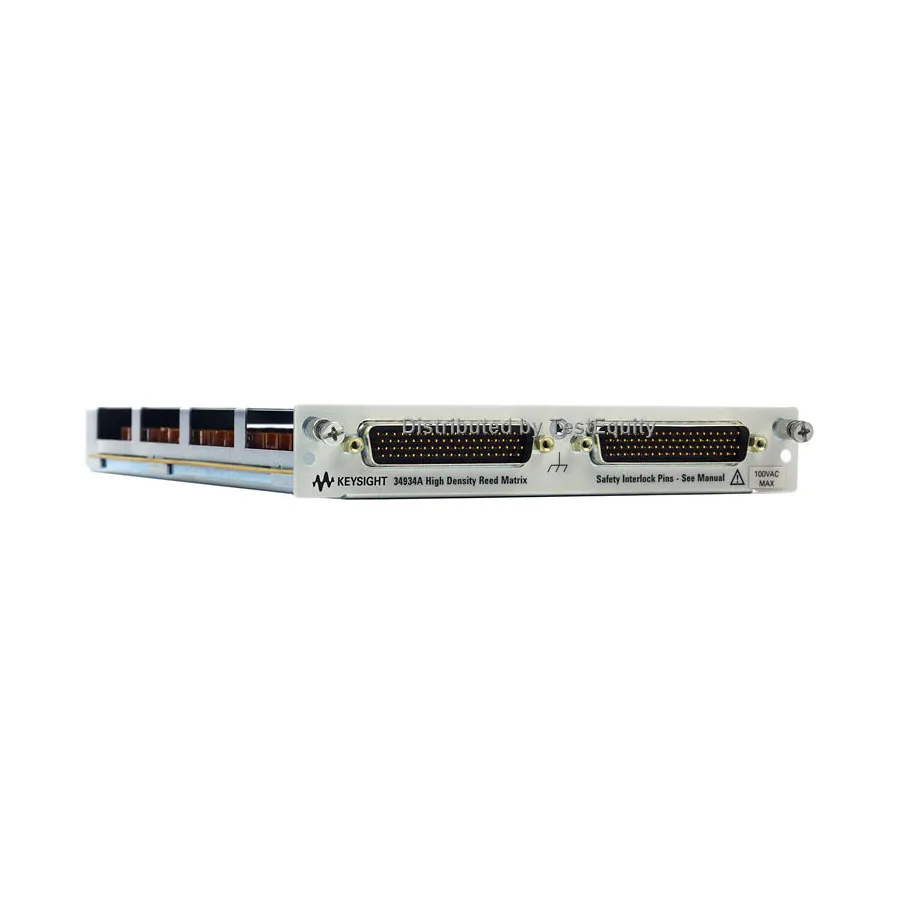

Keysight 34934A Quad-4x32-Reed-Matrix
Keysight 34934A Quad 4x32 Reed Matrix
Angebot anfragen
Keysight 34934A Quad-4x32-Reed-Matrix für 34980A mit 512 Kreuzpunkten, 100V/0,5A Umschaltung und Reihen-Erweiterungs-Unterstützung.
Produktdetails
| Modell | 34934A |
| Hersteller | Keysight |
| Kategorie | Multimeter-Zubehör |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Keysight 34934A ist ein Quad-4x32-Reed-Matrix-Modul für die 34980A Multifunction Switch/Measure Unit und bietet die höchste Dichte Matrix-Schaltfähigkeit. Dieses Modul ermöglicht sowohl 1-Leiter- als auch 2-Leiter-Konfigurationsflexibilität mit einzigartigen Reihenweiterung und Reihen-Trennung-Funktionen zum Erstellen von sehr großen Matrix-Systemen ohne Kapazitäts-Bedenken hinzuzufügen.
Hauptmerkmale
- 4x128-, 8x64- oder 16x32-1-Leiter-Konfigurationen
- 4x64- oder 8x32-2-Leiter-Konfigurationen
- 100V, 0,5A Umschaltung mit Tragfähigkeitsstrom-Fähigkeit
- Reed-Relais mit Hochgeschwindigkeits-Pfad-Umschaltung
- Relais-Zyklus-Zähler für Wartungsverfolgung
- Reihen-Erweiterungs-Kit-Unterstützung für bis zu 4096 Kreuzpunkte
- Reihen-Trennungs-Funktion zur Eliminierung hinzugefügter Kapazität
- Reihen-Schutz-Bypass-Schalter für Niederpegelspannungs-Messungen
- 78-Pin-D-sub-Anschlüsse mit Konfigurationsblock-Optionen
Anwendungen
- Ultra-hochdichte Signalumschaltung für komplexe Testsysteme
- Große Matrix-Konfigurationen mit Reihen-Erweiterungs-Fähigkeit
- Multi-Punkt-Test-Verbindungen, die 1-Leiter- oder 2-Leiter-Flexibilität erfordern
- Niederrausch-Umschaltung für Präzisions-Analog- und RF-Messungen
Technische Daten
| Mainframe - Holds up to 8 Plug in Modules | Comments |
| Module | DescriptionConnectors |
| 34934A | Quad 4x32 reed matrix2 – 78-pin Dsub, Male |
