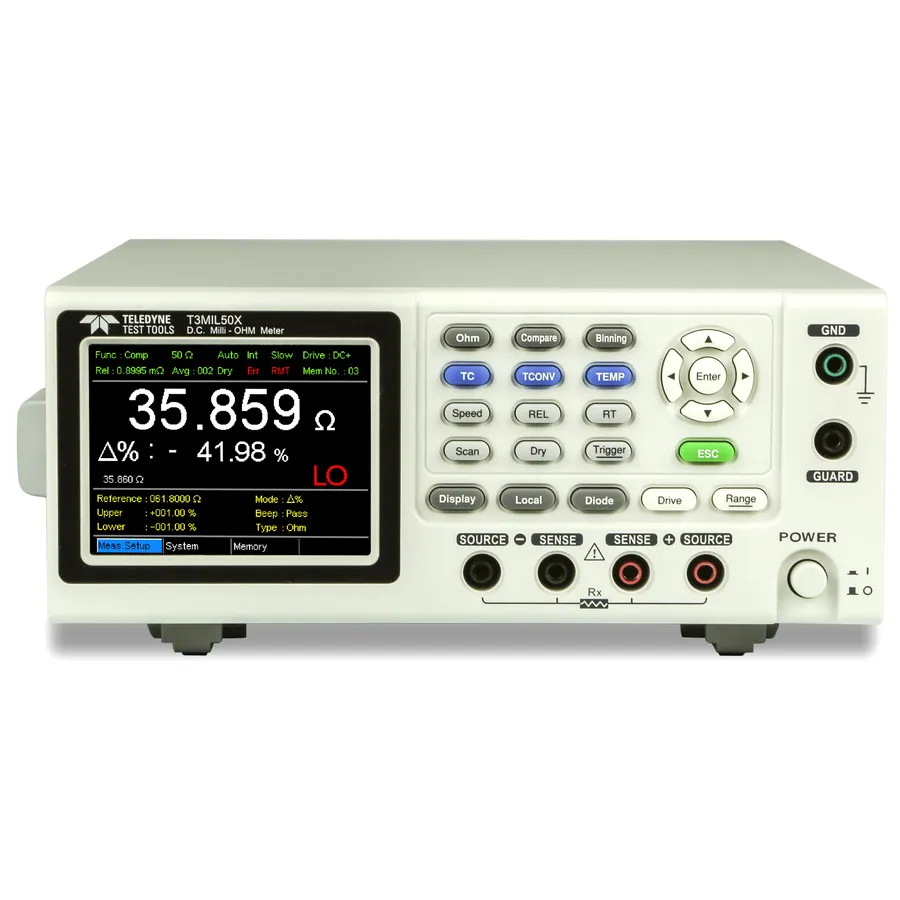

Teledyne LeCroy T3MIL50X DC-Milliohmmeter

Übersicht

Das Teledyne LeCroy T3MIL50X ist ein fortgeschrittenes DC-Milliohmmeter für präzise Niederohmessungen in einem breiten Spektrum von Anwendungen. Mit 0,05% Genauigkeit, 50.000-stelliger Anzeige und spezialisierter Messmodi einschließlich Trockenschaltungs-Prüfung adressiert es anspruchsvolle Messsituationen bei Materialprüfung, Steckerverbinder-Validierung und Komponentencharakterisierung.

Wichtige Funktionen

• Hohe Genauigkeit von 0,05% für präzise Niederohmessungen
• 50.000-stellige Anzeige mit 3,5-Zoll-TFT-LCD-Bildschirm (320×240)
• Vierleitungs-Widerstandsmessung zur Beseitigung von Leitungswiderstandsfehlern
• 1 Amp Teststrom mit 0,1 μΩ Auflösung
• Schnelle Messrate von 60 Messwerten pro Sekunde
• Mehrere Antriebsmodi: DC+, DC−, gepulst, PWM, Null und Standby
• Trockenschaltungs-Prüffähigkeit zur Erkennung von Kontaktflächenverschmutzung
• Temperaturkompensations-Messfunktion
• GPIB-, USB-Gerät-, RS-232C- und Handler/Scan/EXT I/O-Schnittstellen

Messmodi

• DC+/DC−: Zur Messung induktiver Komponenten
• Gepulster Strom: Für unterschiedliche Leitermaterialien, um die thermische EMK-Beeinflussung zu reduzieren
• PWM-Modus: Für temperaturempfindliche Materialien zur Vermeidung von Widerstandsschwankungen
• Trockenschaltung: Zur Erkennung von Verschmutzungen und Oxiden auf Kontaktflächen mit begrenzter Spannung (≤20 mV) und Strom (≤100 mA)

Anwendungen

• Niederohmessung beim Testen elektronischer Komponenten
• Überprüfung des Kontakt- und Steckerverbinder-Widerstands
• Umweltstresstests und Verschmutzungserkennung
• Materialcharakterisierung mit temperaturempfindlichen Eigenschaften
• Qualitätssicherung in der Steckerverbinder- und Kontaktfertigung
