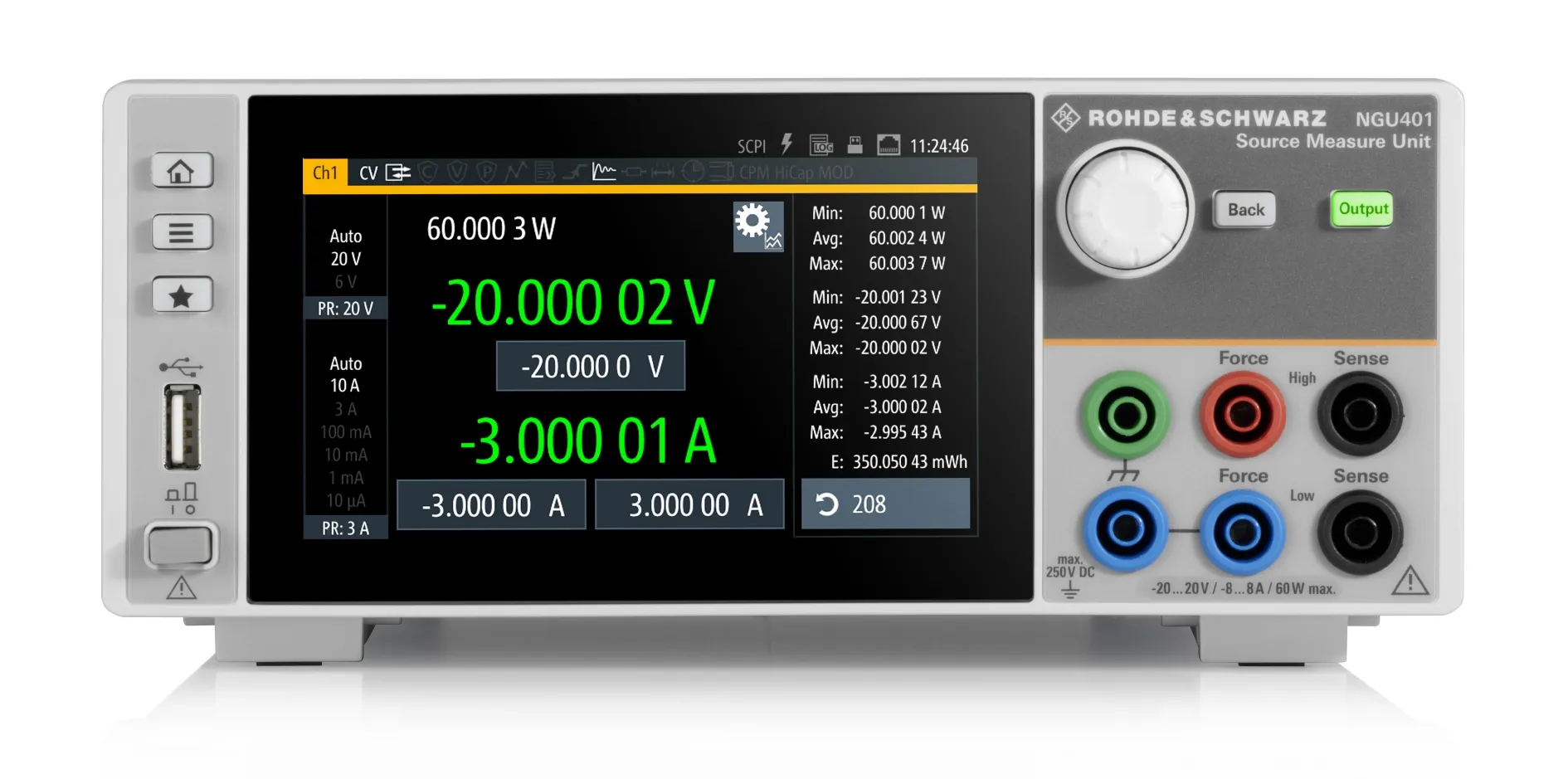

Rohde & Schwarz NGU401 Quellemessgerät

Überblick

Das Rohde & Schwarz NGU401 ist ein Vier-Quadranten-Quellemessgerät für umfassende Stromversorgung und Lastsimulatortests. Mit der Fähigkeit, in allen vier Quadranten zu arbeiten, kann das NGU401 sowohl als Quelle als auch als Senke mit positiven oder negativen Spannungen und Strömen funktionieren. Diese vielseitige Funktionalität macht es ideal für die Charakterisierung von Geräten, die komplexe Lastprofile, Batteriesimulation und anspruchsvolle Anwendungen in der Funkkommunikation, Halbleiterprüfung und IoT-Entwicklung erfordern. Das Gerät liefert 60 W Ausgangsleistung mit außergewöhnlich schneller Lastawechselzeit von weniger als 30 µs.

Hauptmerkmale

• Vier-Quadranten-Architektur: funktioniert als Quelle und Senke mit positiven und negativen Spannungen/Strömen
• Ausgangsspannungsbereich -20 V bis +20 V mit Strom bis ±8 A (≤6 V) oder ±3 A (>6 V)
• 60 W maximale Ausgangsleistung
• Schnelle Lastawechselzeit < 30 µs mit minimalem Überschwingen
• Galvanisch isolierte, schwebende Kanäle mit Überlast- und Kurzschlussschutz
• Spannungs- und Strompriorität Modi für optimierte Regelung
• Hochkapazitäts-Kompensationsmodus für DUT-Kapazitätskorrektur
• FastLog-Hochgeschwindigkeitsdatenerfassung bis zu 500.000 Proben pro Sekunde
• Messauflösung bis zu 6 ½ Stellen für Spannung, Strom und Leistung
• Niedriges Rauschen und Störungen für präzise Gerätecharakterisierung

Anwendungen

• Vier-Quadranten-Stromversorgung und Lastsimulatortests
• Halbleitergerätecharakterisierung und -test
• Batteriesimulation mit Lade- und Entladeprofilen
• Schnelle Lastübergangstests (z.B. Mobilgerätemodus-Umschaltung)
• Funkkommunikationsgeräte-Stromprofilanalyse
• IoT-Geräte-Energieverbrauchscharakterisierung
