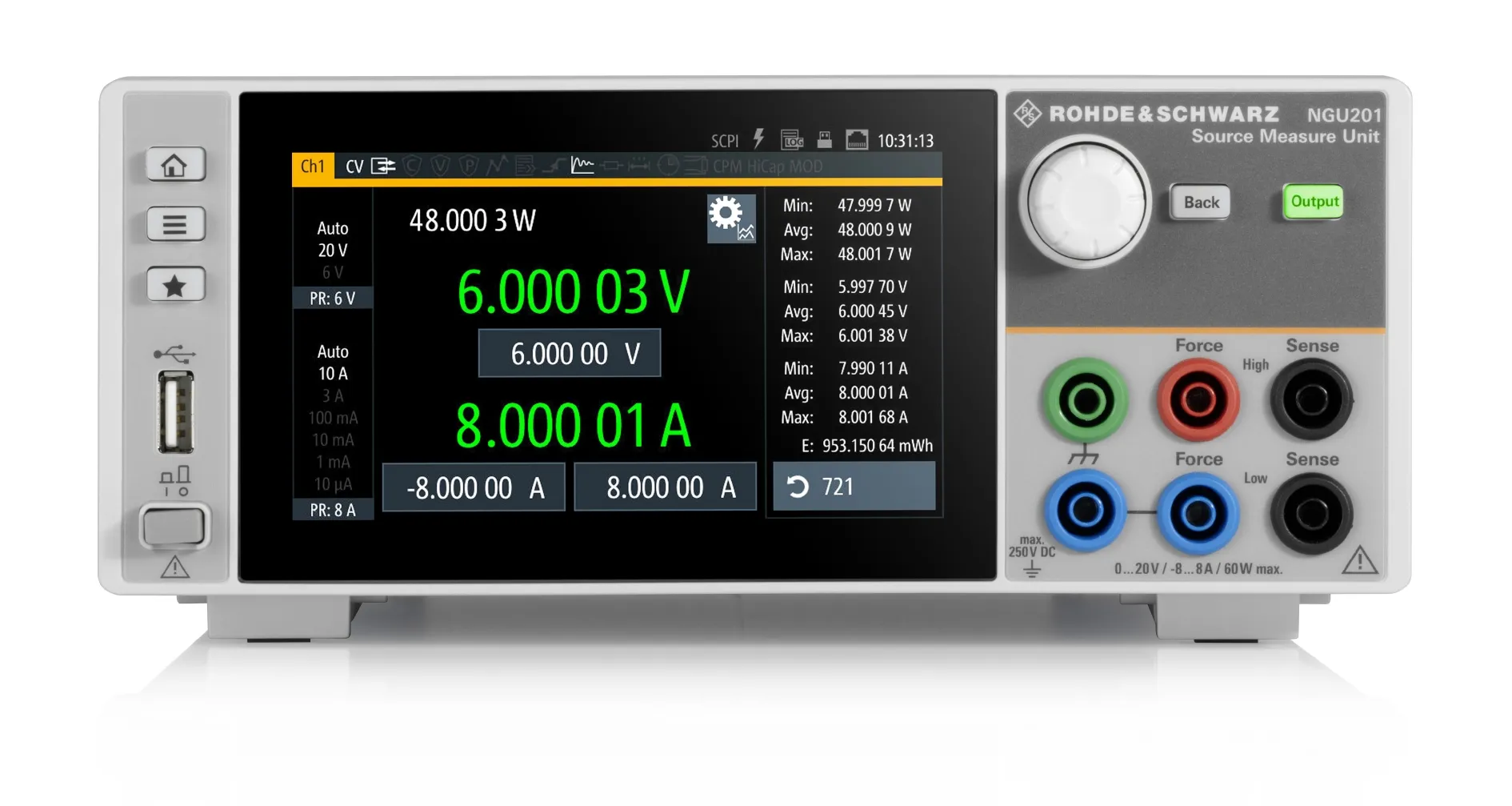

Rohde & Schwarz NGU201COM Messsource-Einheit
Rohde & Schwarz NGU201COM Source Measure Unit
Die Rohde & Schwarz NGU201COM zweikettige Messsource-Einheit liefert 0–20 V, bis zu 8 A Ausgang, 60 W Leistung mit schneller < 30 µs Lastrückkehr.
Produktdetails
| Modell | NGU201COM (3639.3763P98) |
| Hersteller | Rohde & Schwarz |
| Kategorie | LCR- und Impedanzanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Rohde & Schwarz NGU201 ist eine zweikettige Messsource-Einheit, die als Quelle und Senke arbeitet und ideal für Funkkommunikations-Prüfung und Charakterisierung batteriebetriebener Geräte geeignet ist. Das NGU201COM-Paket umfasst die Basiseinheit plus optionale Module für digitale Trigger-E/A, digitale Voltmeter-Funktion und Batteriesimulations-Fähigkeiten. Mit Messung-Auflösung bis zu 6 ½ Ziffern und Erfassungsraten bis zu 500.000 Abtastungen pro Sekunde erfasst das NGU201 sogar äußerst schnelle Variationen in Spannung und Strom.
Hauptmerkmale
- Zweikettige Architektur: arbeitet als Quelle und Senke
- Ausgangs-Spannung 0 V bis 20 V mit Strom bis zu 8 A (bei ≤6 V) oder 3 A (>6 V)
- 60 W maximale Ausgangsleistung
- Schnelle Lastrückkehrzeit < 30 µs mit minimalem Überschwingen
- Schwebende, galvanisch isolierte Kanäle
- Spannungs-Vorrang- und Strom-Vorrang-Betriebsmodi
- Hochkapazitäts-Ausgleichmodus
- FastLog-Hochgeschwindigkeits-Datenerfassung mit bis zu 500 ksample/s
- Messung Auflösung bis zu 6 ½ Ziffern für Spannung, Strom und Leistung
- Niedrige Ripple- und Rausch-Charakteristiken
Anwendungen
- Funkkommunikationsgerät-Prüfung und Batteriesimulation
- Bluetooth Low Energy (BLE) Gerät-Charakterisierung
- IoT-Gerät-Stromversorgung-Analyse
- Last-Profil-Prüfung mit schnellen Stromübergängen
Beigefügtes Zubehör
- NGU-K103 Digitale Trigger-E/A-Modul
- NGU-K104 Digitale Voltmeter-Funktions-Modul
- NGU-K106 Batteriesimulations-Modul
Technische Daten
| Output Voltage Range | 0 V to 20 V |
| Output Current (≤6 V) | 8 A |
| Output Current (>6 V) | 3 A |
| Maximum Output Power | 60 W |
| Load Recovery Time | < 30 µs |
| Output Ripple & Noise (Voltage) | < 500 µV RMS |
| Output Ripple & Noise (Current) | < 1 mA RMS |
| Sampling Rate | 500,000 samples/s |
| Measurement Resolution | Up to 6 ½ digits |
| Quadrant Architecture | Two-quadrant (source and sink) |
| Channel Configuration | Floating, galvanically isolated |
