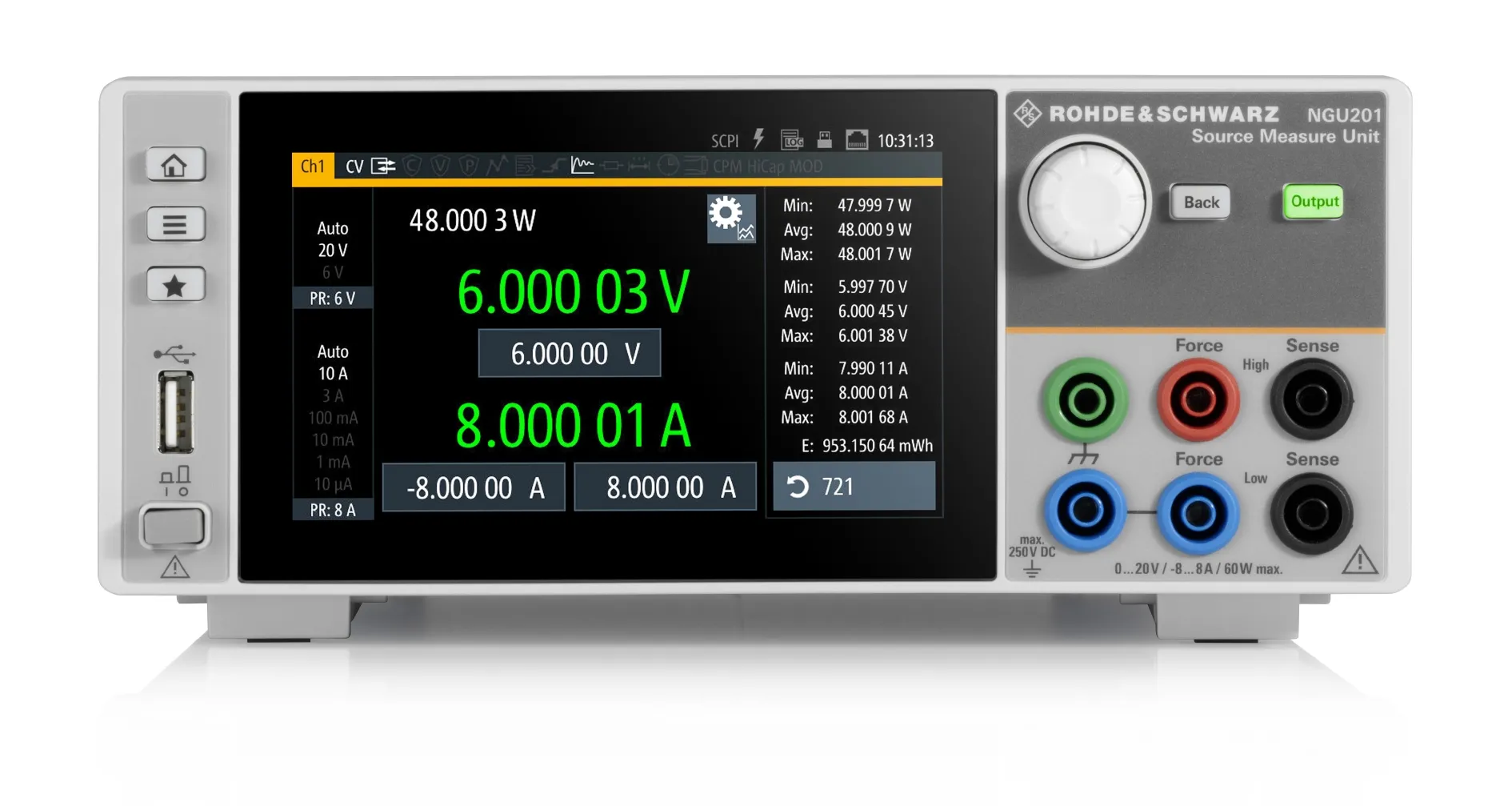

Rohde & Schwarz NGU201 Messsource-Einheit
Rohde & Schwarz NGU201 Source Measure Unit
Die Rohde & Schwarz NGU201 Messsource-Einheit bietet zweikettige Operation mit 0-20V Bereich, 8A Maximalstrom, 60W Ausgang und 500 kS/s Erfassung für Präzisions-Charakterisierung.
Produktdetails
| Modell | NGU201 (3639.3763.02) |
| Hersteller | Rohde & Schwarz |
| Kategorie | LCR- und Impedanzanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Rohde & Schwarz NGU201 ist eine zweikettige Messsource-Einheit für erweiterte Charakterisierung und Prüfung von Geräten mit anspruchsvollen dynamischen Stromversorgungsanforderungen. Mit schneller Lastrückkehrzeit von weniger als 30 Mikrosekunden, hochgeschwindigkeitiger Datenerfassung mit 500.000 Abtastungen pro Sekunde und Präzisions-Strommessung bis zum Nanoampere-Bereich ist es ausgezeichnet bei der Prüfung von Niedrigverbrauch-Funkgeräten, IoT-Ausrüstung und anderen batteriebetriebenen Anwendungen.
Hauptmerkmale
- Zweikettige Operation: funktioniert als Quelle und Senke
- Spannungsbereich: 0 bis 20V
- Stromkapazität: 8A bei ≤6V, 3A bei >6V
- Ausgangsleistung: 60W
- Datenerfassung: 500.000 Abtastungen pro Sekunde mit 2 µs Auflösung
- Messung Auflösung: bis zu 6½ Ziffern für Spannung, Strom und Leistung
- Lastrückkehrzeit: weniger als 30 µs
- Galvanisch isolierte schwebende Kanäle mit Überlastschutz
- Spannungs-Vorrang- und Strom-Vorrang-Betriebsmodi
- Hochkapazitäts-Modus für Eingabe-Kapazitäts-Ausgleich
- FastLog-Hochgeschwindigkeits-Datenspeicherung zu USB oder LAN
Anwendungen
- Bluetooth-Low-Energy- und Funkkommunikationsgerät-Charakterisierung
- Mobiltelefon- und IoT-Gerät-Stromversorgungssimulation
- Ruhezustand-zu-aktiv-Modus-Strom-Übergang-Prüfung
- Batteriesimulation für tragbare Ausrüstungs-Validierung
- Schnelle Laständerungs-Handhabung und Transient-Reaktions-Prüfung
Beigefügtes Zubehör
- Stromkabel
- Schnellstartanleitung
Technische Daten
| Easy to Use | The NGU and other instruments for the Essential portfolio can now be configured online, providing the following benefits: ▪ User-friendly and easy to navigate configurator |
| NGU201 | 3639.3763.02160 W0 V to 20 V≤ 6 V: 8 A > 6 V: 3 A |
| NGU201 | 3639.3763.02Two-quadrant source measure unit |
| Accessories | Included: Power Cable Quick Start Guide |
Angebot anfragen
