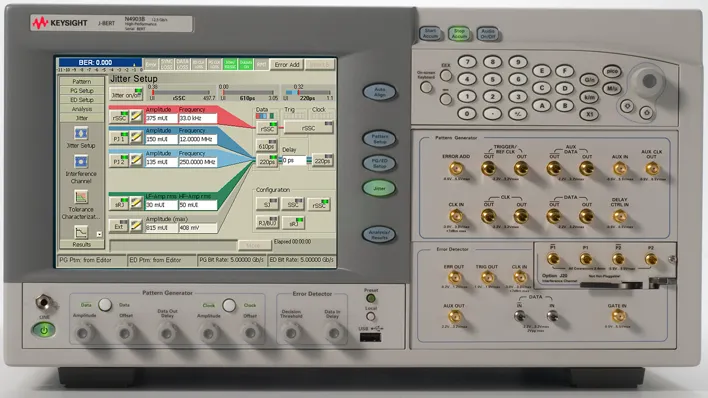

Keysight N4903B J-BERT
Angebot anfragen
Das Keysight N4903B J-BERT bietet hochleistungs-serielle Bitfehlertests bis zu 12,5 Gb/s mit umfassenden Jitter-Toleranz- und Compliance-Tests für serielle I/O Standards.
Produktdetails
| Modell | N4903B |
| Hersteller | Keysight |
| Kategorie | LCR- und Impedanzanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Keysight N4903B J-BERT ist ein hochleistungs-Bitfehlertester für serielle Verbindungen, das für F&E- und Validierungsteams konzipiert ist, die Geräte mit seriellen I/O-Anschlüssen von 150 Mb/s bis 12,5 Gb/s oder bis zu 14,2 Gb/s mit erweiterten Optionen charakterisieren. Es bietet die umfassendsten Jitter-Toleranz-Tests für eingebettete und vorwärts-getaktete Empfängerdesigns und ermöglicht Ingenieuren die Validierung der Einhaltung von Branchenstandardspezifikationen für serielle Busse.
Hauptmerkmale
- Datenraten von 150 Mb/s bis 7 Gb/s, 12,5 Gb/s oder 14,2 Gb/s (mit Optionen)
- Kalibrierte Jitter-Injektion: RJ, RJ-LF, RJ-HF, PJ1, PJ2, SJ, BUJ, ISI, sinusförmige Interferenz, dreieckig und SSC
- Integrierte Taktdatenwiederherstellung mit einstellbarer und konformer Schleifenbandbreite
- Halb-Takten mit verstellbarem Tastverhältnis für vorwärts-getaktete Geräte
- Umfassende Messungen: BER, BERT Scan, TJ mit RJ/DJ Trennung, Auge-Diagramm, Auge-Maske, BER Kontur, automatisierte Jitter-Toleranz, Mustererkennung, FER, SER
- Zwei einstellbare Datenausgänge mit unabhängigem PRBS und Muster mit 120-Block-Mustergenerator
Anwendungen
- PCI Express Tests und Validierung
- Serial-ATA (SATA/SAS) Empfänger-Charakterisierung
- DisplayPort und USB SuperSpeed Compliance
- Fibre Channel und 10 GbE/XAUI Validierung
- Speicherbus-Tests (vollständig gepuffert DIMM)
- Backplane und CEI Standards
Technische Daten
| Data Rate Range | 150 Mb/s to 7 Gb/s, 12.5 Gb/s, or 14.2 Gb/s |
| Jitter Injection | RJ, RJ-LF, RJ-HF, PJ1, PJ2, SJ, BUJ, ISI, sinusoidal, triangular, SSC |
| Calibrated Jitter | >0.5 UI |
| Data Outputs | Two adjustable outputs with independent PRBS and pattern |
| Pattern Sequencer | 120-block pattern sequencer |
| Measurements | BER, BERT Scan, TJ, eye diagram, eye mask, BER contour, automated jitter tolerance, FER, SER |
