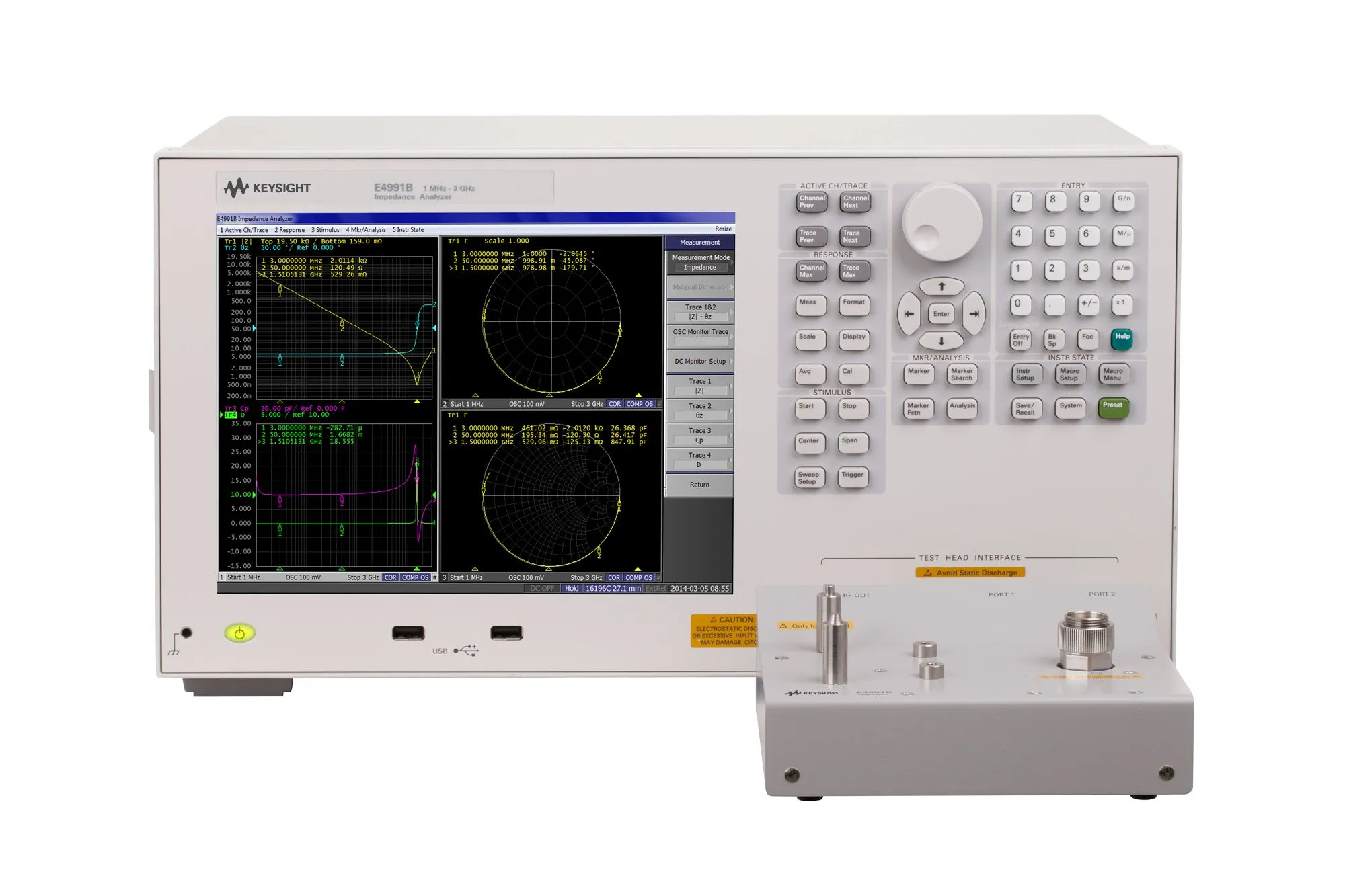

Keysight E4991B Impedanzanalysator
Keysight E4991B Impedance Analyzer
Angebot anfragen
Keysight E4991B ist ein Impedanzanalysator mit 0,65% Genauigkeit, 1 MHz bis 3 GHz Frequenzabdeckung, 120 mΩ bis 52 kΩ Bereich und Ersatzschaltbildanalyse.
Produktdetails
| Modell | E4991B |
| Hersteller | Keysight |
| Kategorie | LCR- und Impedanzanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Das Keysight E4991B Impedanzanalysegerät ist ein tragbares Gerät zur Messung der Komponentenimpedanz über einen großen Bereich von 120 mΩ bis 52 kΩ. Mit drei Frequenzoptionen bis 3 GHz und eingebauter Gleichspannungsfunktion unterstützt es umfassende Äquivalentschaltungsanalysen mit sieben verschiedenen Multi-Parameter-Modellen.
Hauptmerkmale
- Grundgenauigkeit: ±0,65%
- Impedanzbereich: 120 mΩ bis 52 kΩ (10% Messgenauigkeit)
- Frequenzoptionen: 1 MHz bis 500 MHz, 1 GHz oder 3 GHz
- Messparameter: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |G|, Gx, Gy, ΔG, Vac, Iac, Vdc1, Idc1
- 4-Kanal-, 4-Spur-Anzeige auf 10,4-Zoll Farb-LCD-Touchscreen
- Eingebaute Gleichspannung (Option 001): 0 V bis ±40 V, 0 A bis ±100 mA
- Äquivalente Schaltungsanalyse und Grenzlinienmessung
Anwendungen
- Komponentencharakterisierung und Validierung
- Schaltungsentwurf und Optimierung
- Materialimpedanztests
- Qualitätskontrolle bei der Fertigung
Technische Daten
| High Frequency (range) | 100MHz <= 1GHz |
