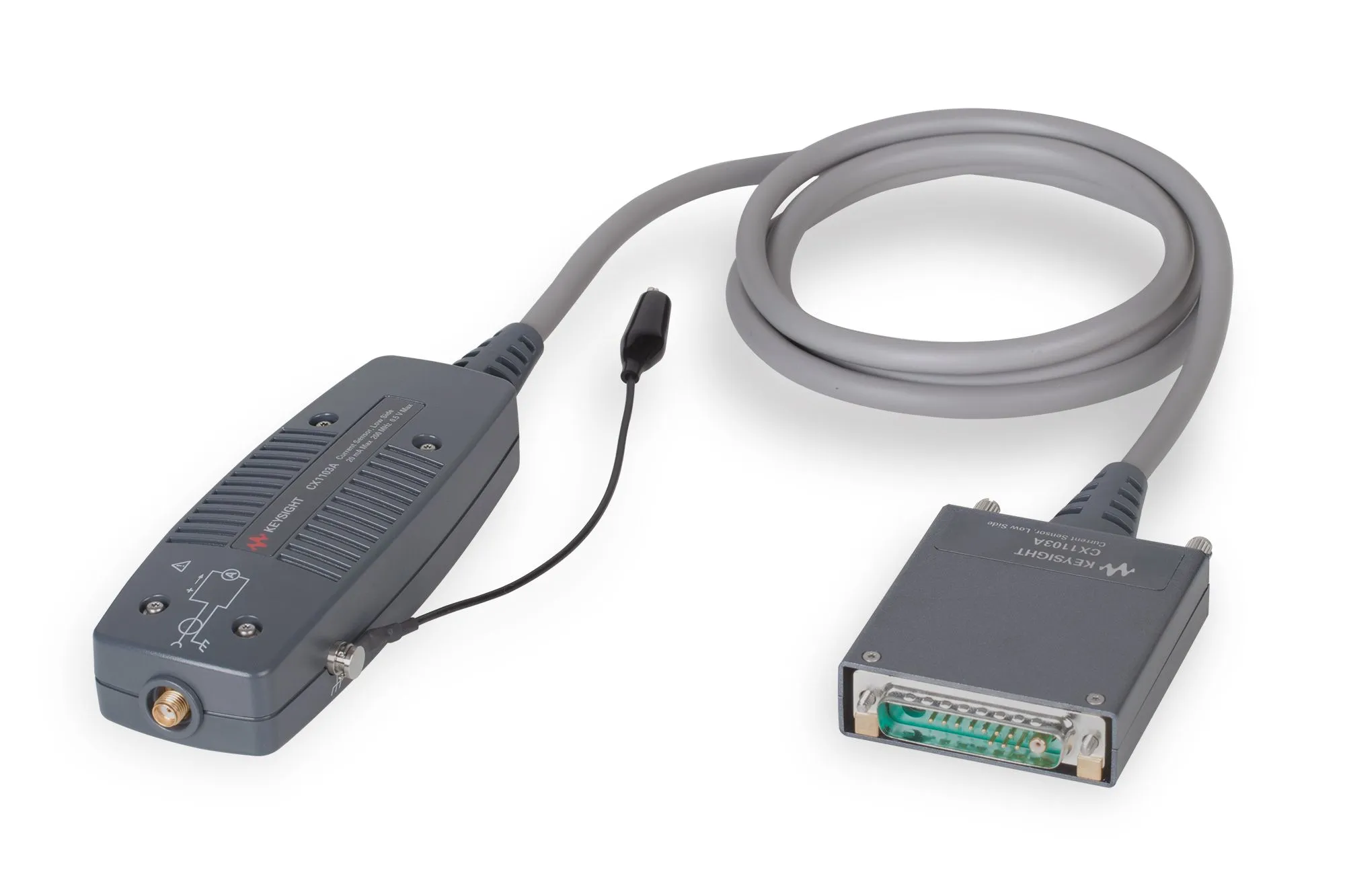

Keysight CX1103A Niedrigseiten-Stromsensor
Keysight CX1103A Low-Side Current Sensor
Angebot anfragen
Keysight CX1103A ist ein Niedrigseiten-Stromsensor mit 200 MHz Bandbreite, misst dynamische Ströme von 100 pA bis 20 mA mit niedriger Lastvoltage.
Produktdetails
| Modell | CX1103A |
| Hersteller | Keysight |
| Kategorie | LCR- und Impedanzanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Keysight CX1103A ist ein spezieller Niedrigseiten-Stromsensor für die CX3300-Serie mit der breitesten eigenständigen Messbandbreite der Serie von 200 MHz. Er misst dynamische Ströme von 100 Pikoampere bis 20 Milliampere mit offset-verstellbarer Transimpedanz-Technologie. Der äußere Leiter des Sensors verbindet sich mit Circuit Common für Niedrigseiten-Messungen, ermöglicht Messung von kleinen Wellendaten überlagert auf relativ großen DC-Vorspannungsströmen mit minimaler Lastvoltage.
Hauptmerkmale
- Niedrigseiten-Breitband-Stromwellenmessungen über SMA-Stecker
- Breiteste Serie Bandbreite: 200 MHz
- Dynamische Strommessung: 100 pA bis 20 mA
- Niedrige Lastvoltage mit niedrigem Eingangswiderstand: typischerweise 4 Ω oder 50 Ω
- Offset-verstellbare Transimpedanz-Technologie
- Ermöglicht AC-Signalmessung auf großen DC-Vorspannungsströmen
Anwendungen
- Hochgeschwindigkeits-Stromsignalerfassung in Stromversorgungsschaltkreisen
- Niederebenen-AC-Messung auf DC-Vorspannungsströmen
- Breitband-Signalanalyse in RF- und Schaltanwendungen
- Präzisions-Stromsignalprofilierung von empfindlichen Schaltkreisen
Technische Daten
| High Frequency (range) | 100MHz <= 1GHz |
