Keysight CX1102A Zweikanal-Stromsensor
Keysight CX1102A Dual Channel Current Sensor
Angebot anfragen
Keysight CX1102A ist ein Zweikanal-Stromsensor mit Bereich 40 nA bis 1 A, 100 MHz Bandbreite und ±12 V Gleichtaktspannungsbereich.
Produktdetails
| Modell | CX1102A |
| Hersteller | Keysight |
| Kategorie | LCR- und Impedanzanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht

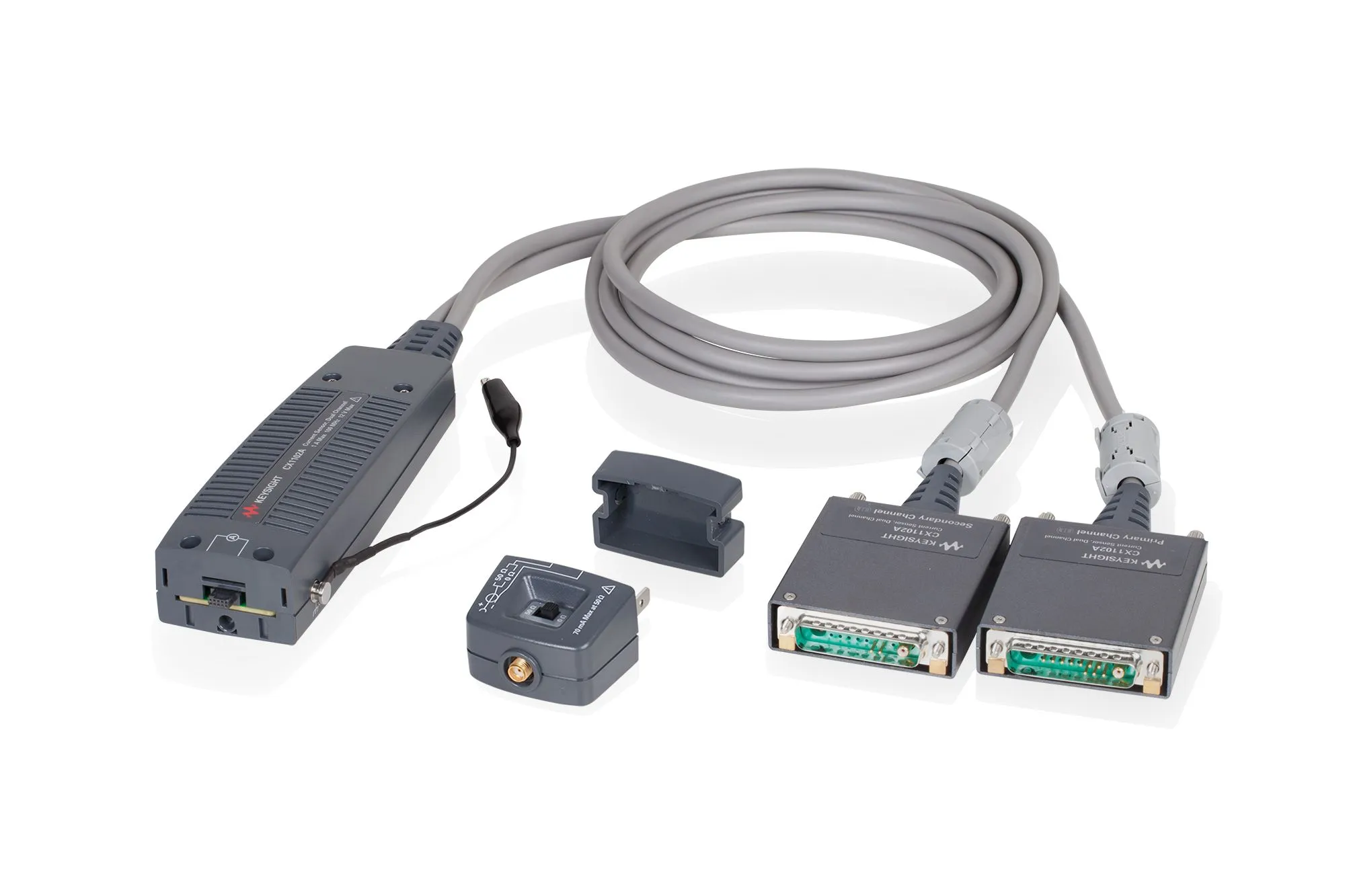

Das Keysight CX1102A ist ein Zweikanal-Stromsensor für die CX3300-Serie Gerätestromwellengenerator. Er ermöglicht gleichzeitige Messung auf zwei unabhängigen Kanälen mit synchronisiertem Betrieb und 100-fachem Bereichsunterschied zwischen primärem und sekundärem Kanal. Der Sensor misst Ströme von 40 Nanoampere bis 1 Ampere mit 100 MHz Bandbreite und ±12 V Gleichtaktspannungsbereich, unterstützt Messung von großem dynamischem Bereich Stromwellendaten typischerweise in Niedrigenergie-Wireless-Geräten und Mikrocontrollern.
Hauptmerkmale
- Zweikanal-synchronisierte Strommessung
- Misst mehr als 100 dB breites Spektrum dynamischer Bereich
- Stromwellenmessungen von 40 nA bis 1 A
- Maximale Bandbreite: 100 MHz
- Gleichtaktspannungsbereich: ±12 V
- Niedriger Eingangswiderstand: typischerweise 410 mΩ oder 50 Ω
- Breitband-Rauschunterdrückungsmessungstechnologie
Anwendungen
- Stromsignalprofilierung von Niedrigenergie-Wireless-Geräten während Schlaf- und Aktivzuständen
- Stromverbrauchsanalyse von Mikrocontrollern mit breitem dynamischem Bereich
- Auswertung von batteriebetriebenen Schaltkreisen
- Leistungselektronik-Tests mit unterschiedlichen Stromstärken
Beiliegende Zubehörteile
- CX1203A Koaxiale Beendigungssensorkopf
- Verbindungskabel
Technische Daten
| High Frequency (range) | 10MHz <= 100MHz |
