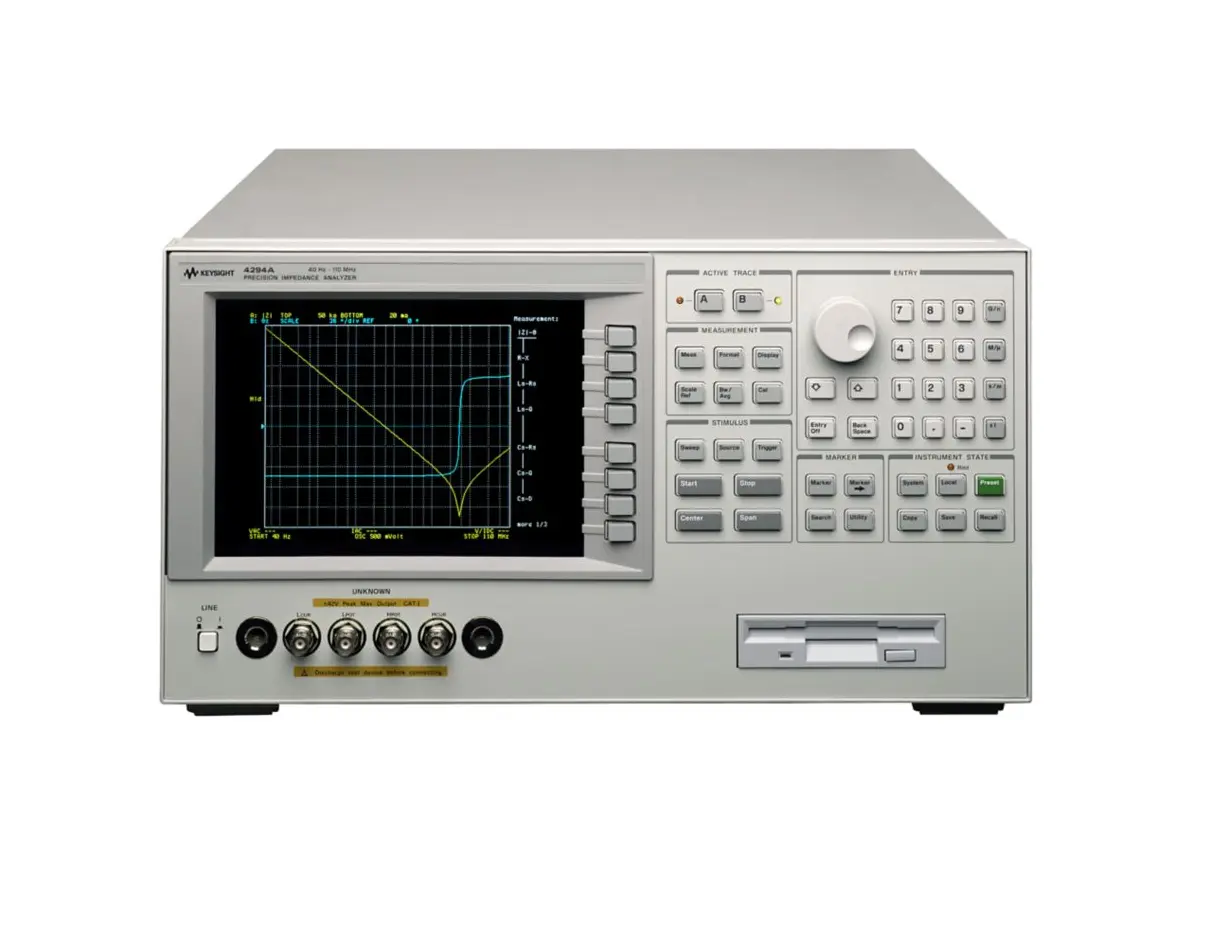

Keysight 4294A Präzisions-Impedanz-Analysator

Übersicht

Der Keysight 4294A ist ein Präzisions-Impedanz-Analysator, der eine integrierte Lösung für effiziente Impedanzmessung und -analyse von Komponenten und Schaltungen bietet. Er deckt einen breiten Testfrequenzbereich von 40 Hz bis 110 MHz mit außergewöhnlicher Genauigkeit ab und eignet sich für Designverifizierung, Qualifizierung, Qualitätskontrolle und Produktionstestanwendungen.

Hauptmerkmale

• Frequenzbereich: 40 Hz bis 110 MHz
• Basisgenauigkeit: ±0,08%
• Signalpegel: 5mV bis 1Vrms oder 200µA bis 20mArms
• Gleichspannungs-Bias: 0V bis ±40V oder 0mA bis ±100mA
• Ausgezeichnete High Q/Low D Genauigkeit für Low-Loss-Komponentenanalyse
• Erweiterte Kalibrierungs- und Fehlerkompensationsfunktionen
• Konnektivität: LAN, Drucker, VGA, GPIB Anschlüsse

Anwendungen

• Design und Schaltungsentwicklung
• Komponentenqualifizierung und -charakterisierung
• Qualitätskontrolle und Konformitätsprüfung
• Produktionstests elektronischer Komponenten
• In-Fixture Gerätemessung mit erweiterter Fehlerkompensation
