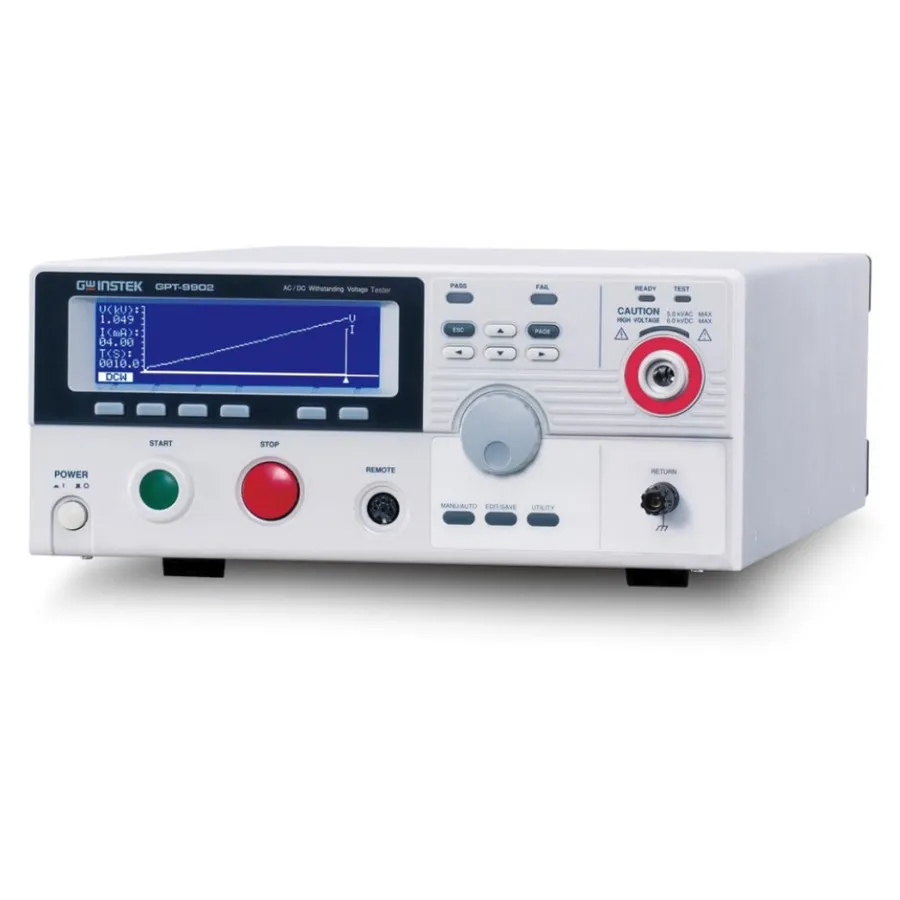

GW Instek GPT-9902A AC/DC-Durchschlagsprüfer

Übersicht

Der GW Instek GPT-9902A ist ein 500-VA-AC/DC-Durchschlagsprüfer für umfassende Sicherheitsprüfung von elektronischen Produkten und Komponenten. Dieses Modell kombiniert AC- und DC-Spannungsprüfungsfunktionen mit der Sweep-Funktion für die graphische Prüflinganalyse, aufgebaut auf der hocheffizienten PWM-Verstärkerplattform der GPT-9900-Serie.

Hauptfunktionen

• 500-VA-Wechselstrom-Prüfleistung mit AC/DC-Durchschlagsfunktionen
• AC-Durchschlagsprüfung (5 kV / 100 mA)
• DC-Durchschlagsprüfung (6 kV / 20 mA)
• Sweep-Funktion für graphische Analyse der Prüflingseigenschaften während des Tests
• 240x64 Punkt-Matrix-LCD-Anzeige mit Farb-LED-Indikatoren
• Hohe Auflösung: 1-µA-Strommessung, 2-V-Spannungseinsteller
• 100 Speicherblöcke zum Speichern einzelner Testbedingungen mit benutzerdefinierten Namen
• Manuelle und automatische Testmodi mit einstellbaren Hochfahrtszeiten
• Nulldurchgang-Einschaltung und automatische Prüflingsentladung (innerhalb von 150 µs)
• Sicherheitsverriegelungsfunktion zum Schutz des Bedieners
• True-RMS-Strommessung
• Schnittstellen: RS-232C, USB-Gerät, Signal-I/O und GPIB (optional)
• Ausgang auf der Rückseite für Systemintegration verfügbar

Anwendungen

• AC- und DC-Durchschlagsprüfung für elektronische Produkte
• Compliance nach internationalen Sicherheitsnormen (IEC, EN, UL, CSA, GB, JIS)
• Fertigungs- und Qualitätssicherungsprüfung
• Systemintegration und automatisierte Testanwendungen

Zubehör im Lieferumfang enthalten

• Schnellstartanleitung und Benutzerhandbuch auf CD
• Stromkabel
• Verriegelungsschlüssel
• Fernsteuerungsterminal-Stecker
• GHT-114-Testleitung
• Zweijahrgarantie
