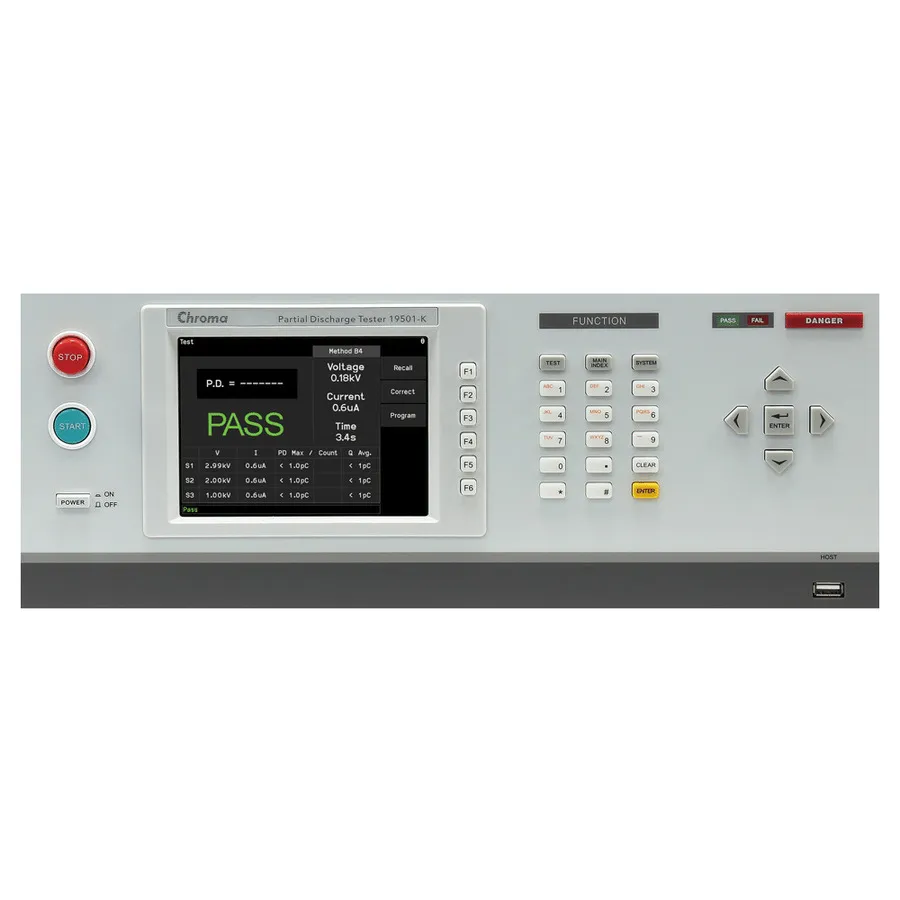

Chroma 19501-K Teilentladungsprüfer

Übersicht

Das Chroma 19501-K ist ein Präzisionsprüfgerät zur Prüfung von Hochspannungshalbleiterkomponenten und Isolationsmaterialien. Es kombiniert AC-Hochspannungsprüfung mit Teilentladungs-Erkennungsfähigkeiten, wendet gesteuerte Spannung an, um lokale dielektrische Durchbrüche zu erkennen und die Langzeitverlässlichkeit unter Betriebsbedingungen zu überprüfen. Das Gerät nutzt separate Mess- und Anzeigeeinheiten, um Umgebungsrauschstörungen zu minimieren, was für die Erkennung von Mikro-Entladungssignalen entscheidend ist.

Hauptmerkmale

• Integrierte AC-Hochspannungsprüf- und Teilentladungs-Erkennungsfunktionen
• Programmierbare AC-Hochspannung: 0,1–10 kVac
• Hochpräzisions-Strommessung: 0,01 μA bis 300 μA mit hoher Auflösung
• Teilentladungs-Erkennungsbereich: 1–2000 pC mit 0,1 pC Auflösung im 200-pC-Bereich
• Hochspannungskontaktprüfung (HVCC) für Sicherheitsverifizierung
• Dreistufige Spannungsprüffähigkeit
• Separate Mess- und Anzeigeeinheiten für minimale Umgebungsrauschstörung
• Eingebautes Signalisolationsdesign und Kupferringabschirmung am Messonpunkt
• Konformität mit IEC 60747-5-5 Prüfstandards für Optokoppler
• Unterstützung für IEC 60270-1 Hochspannungs-Kalibrierstandards
• Grafische Benutzeroberfläche mit einstellbaren Einstellungen und Cursor-/Triggerfunktionen
• Mehrsprachige Schnittstelle für weltweite Nutzung
• USB-Speicher für Bildschirmaufnahmen und Prüfdokumentation
• Standard-Fernsteuerungsschnittstellen: LAN, USB, RS232

Anwendungen

• Qualifikationsprüfung von Hochspannungshalbleiterkomponenten
• Überprüfung der Isolationsintegrität von Optokopplern
• Bewertung der Langzeitverlässlichkeit von Elektrokomponenten
• Qualitätskontrolle in der Produktionslinie und Stapelprüfung
• Forschung und Entwicklung für Hochspannungsmaterialien
• Komponentenausfallanalyse und Diagnose
