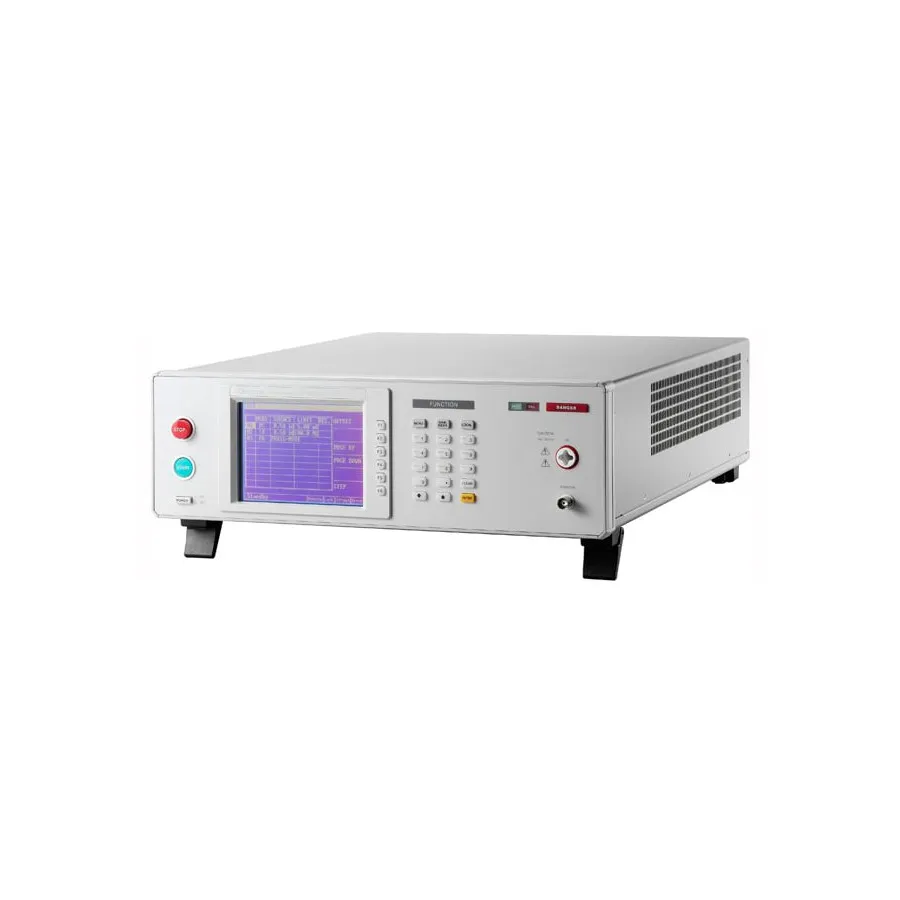

Chroma 19056 Hipot-Analysator

Übersicht

Der Chroma 19056 Hipot-Analysator ist für Ultra-Hochspannungsfestigkeitsprüfung und -analyse konzipiert. Er bietet 10kV AC und bis zu 20kV DC Ausgang mit fortschrittlichen Kontaktprüfungs- und Durchschlagdetektionsfunktionen. Der 19056 ist ideal zum Testen von Komponenten mit hohen Isolationsanforderungen, einschließlich Optokoppler, Hochspannungsrelais, Schaltern und Photovoltaikmodulen.

Hauptmerkmale

• 10 kV AC und 20 kV DC Spannungsfestigkeitstests
• Isolationswiderstand: 0.1 Megohm bis 50 Gigaohm
• BDV (Durchbruchspannung) Messung und Analyse
• Hochspannungskontaktprüfung (HVCC)
• Hochfrequenz-Kontaktprüfung (HFCC)
• Offen-Kurzschluss-Prüfung (OSC)
• Erdschlussunterbrechung (GFI) zum Schutz des Bedieners
• Schnelle Lade-/Entladefunktion für kapazitive Komponenten
• Durchschlag (ARC) Erkennung mit FSV und BDV Anzeige
• Programmierbarer Ausgang und Testgrenzen
• RS-232 Schnittstelle (optional GPIB und Handler)
• Oszilloskopverbindung zur Wellenformanalyse

Anwendungen

• Optokoppler und Hochspannungsrelais
• Hochspannungsschalter und Photovoltaik (PV) Module
• Komponenten, die Ultra-Hochspannungstests erfordern
• Produktionslinienstests und F&E Fehleranalyse

Mitgeliefertes Zubehör

• Stromkabel
• 3PIN zu 2PIN Stromadapter
• HV-Terminal-Testkabel
• Niedrigsignalkontakt-Testkabel (2)
• 6.3A Sicherung
• Schnellstartanleitung
• 19" Rack Mount
• Benutzerhandbuch CD
