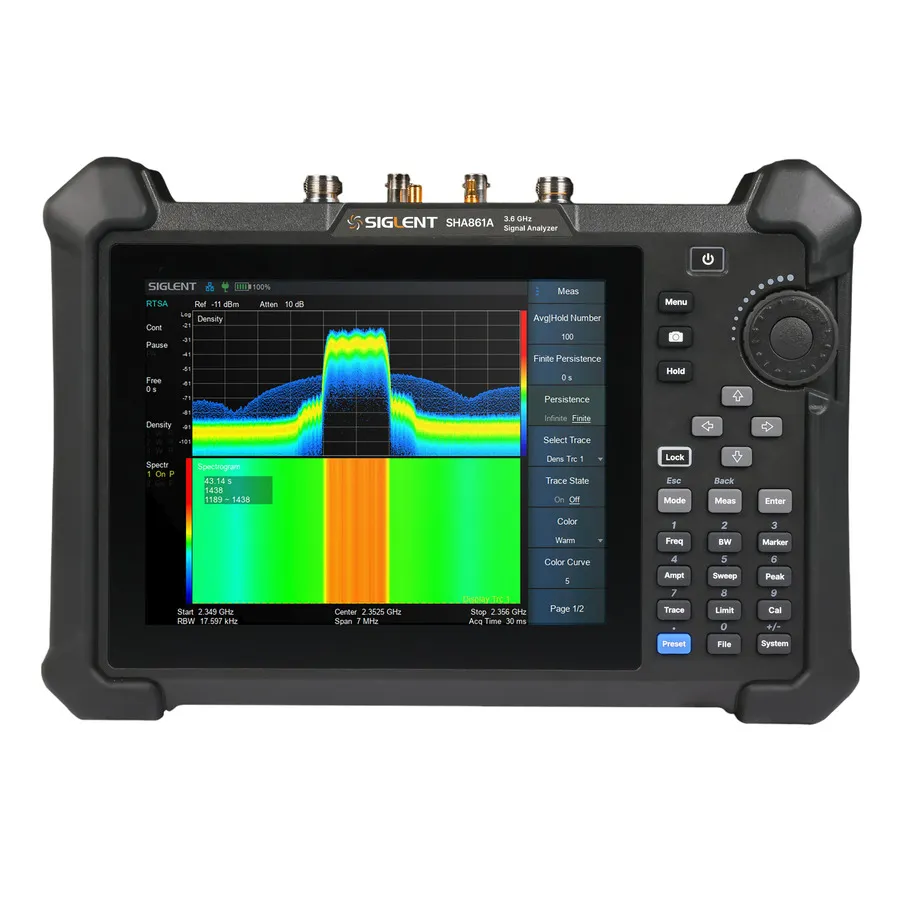

Siglent SHA861A tragbarer Spektrumanalysator
Siglent SHA861A Handheld Spectrum Analyzer
Siglent SHA861A tragbarer Spektrumanalysator mit 9 kHz-3,6 GHz Bereich, -165 dBm DANL, 110 MHz Echtzeit-Bandbreite und 5G NR/LTE OTA Prüfung zur Basisstations-Bereitstellung.
Produktdetails
| Modell | SHA861A |
| Hersteller | Siglent |
| Kategorie | Tragbare Spektrumanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Siglent SHA861A ist ein erweiterter tragbarer Signalanalysator, der Spektrumanalyse, Vektor-Netzwerkanalyse und Kabel-/Antennentests in einem einzigen tragbaren Gerät kombiniert. Entwickelt für effiziente Bereitstellung und Wartung von 5G und LTE Basisstationen, unterstützt er Frequenzabdeckung von 9 kHz bis 3,6 GHz mit 110 MHz Echtzeit-Bandbreite. Zu den Schlüsselfunktionen gehören 5G NR/LTE Mobilfunk-Tests, Echtzeit-Spektrum-Überwachung, Pulsprofilierung und GPS-fähige Innen-/Außenbereichs-Signalzuordnung.
Wichtigste Funktionen
- Frequenzbereich 9 kHz bis 3,6 GHz mit 5 kHz nutzbarer Auflösung
- Angezeigte durchschnittliche Rauschleistung -165 dBm/Hz für empfindliche Signalerkennung
- SSB Phasenrauschen -104 dBc/Hz bei 1 GHz, 10 kHz Versatz
- 8,4-Zoll-Multi-Touch-Bildschirm mit Gesten-Bedienungsunterstützung
- USB und LAN Konnektivität für Fernsteuerung und Datenübertragung
- 110 MHz Echtzeit-Spektrumanalyse-Bandbreite für Übergangssignal-Erfassung
Anwendungen
- 5G NR und LTE Basisstations-Bereitstellung und Verifizierung
- Netzwerkqualitäts- und Strahl-Leistungs-Bewertung
- Signalintegritäts- und Interferenzanalyse
- Innen- und Außenbereichs-Abdeckungszuordnung mit GPS
- IQ-Datenerfassung und Pulsprofilmessungen
Verfügbare Optionen
- SHA860-B1A: Analysebandbreite 40/110 MHz
- SHA860-RTA: Echtzeit-Spektrumanalyse mit 3,51 µs POI
- SHA860-NR: 5G NR Mobilfunk-Messung mit Multi-PCI und Multi-Strahl-Analyse
- SHA860-LTE: LTE FDD/TDD Mobilfunk-Messung mit Multi-PCI-Analyse
- SHA860-MAP: Innen- und Außenbereichs-Abdeckungszuordnung
- SHA860-IQA: IQ-Datenerfassung in 110 MHz Bandbreite
- SHA860-PU: Pulsprofilmessungen
- SHA860-EMI: EMI-Messung
- SHA860-VNA: Vektor-Netzwerkanalyse
- SHA860-GPS: GPS-Empfänger
Technische Daten
| Frequency Range | 0.5 - 4.0 GHz |
| Maximum Frequency | 3.6 GHz |
| Tracking Generator | No |
| Preamplifier | Yes |
| Noise Floor | -165 dBm |
| Series | SHA860 Series |
| Battery Life | 2.5 hrs. |
| Connector Type | N (f) |
| Display | 8.4" TFT LCD Touch |
| Includes | Quick Start, USB type-C cable, Power cord, AC-DC adapter, Rechargeable lithium battery, Portable bag |
| Interface | USB, LAN |
| Minimum Frequency | 9 kHz |
| Number of Ports | 2 |
| Type | Handheld |
