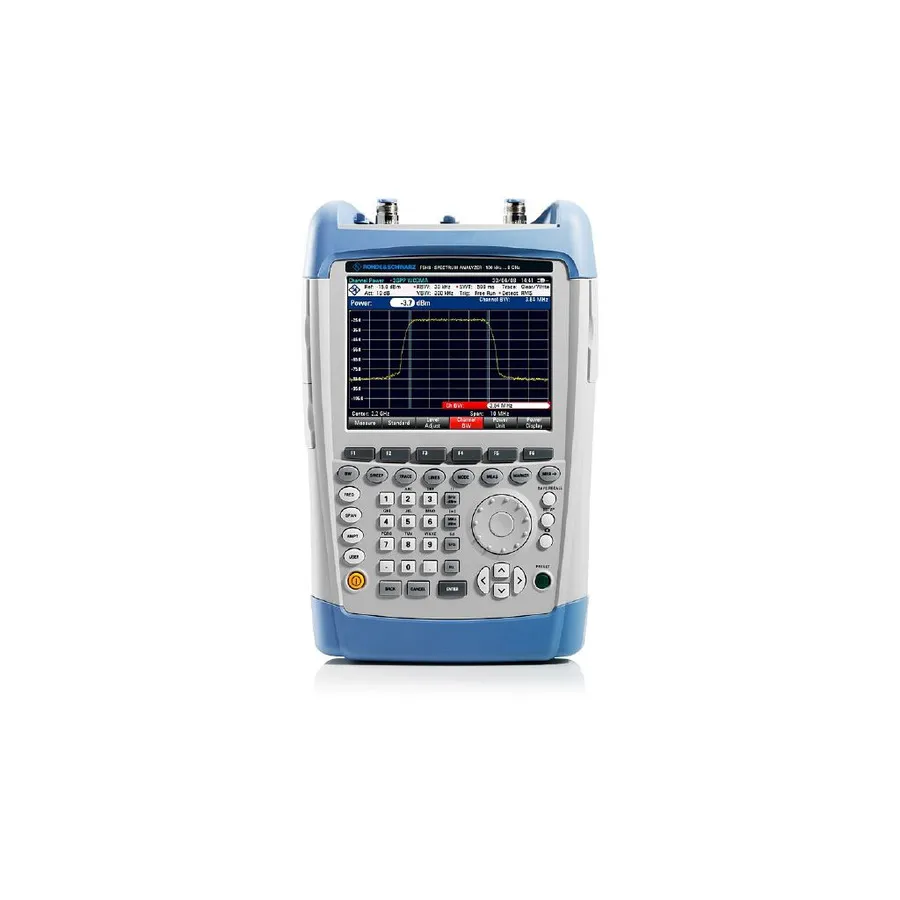

Rohde & Schwarz FSH20.30 Spektrumanalysator

Übersicht

Der Rohde & Schwarz FSH20.30 ist ein vielseitiger tragbarer Analysator, der Spektrumanalysator-, Netzwerkanalysator-, Kabel- und Antennenanalysator- und Leistungsmesserfunktionen in einem robusten Gerät kombiniert. Das spritzwasserdichte Gehäuse, das Farbdisplay und die lange Batterielaufzeit machen ihn ideal für Außenfeldmessungen und Standortverifikation.

Wichtigste Merkmale

• Frequenzbereich: 9 kHz bis 20 GHz
• Ausgezeichnete Empfindlichkeit: <−161 dBm (1 Hz) mit Vorverstärker
• Interner Nachverfolgungsgenerator für Netzwerkanalyse und Kabelprüfung
• VSWR-Brücke und Bias-Tee für fortschrittliche Messungen
• Spektrumanalysator, Netzwerkanalysator und Kabel-/Antennenanalysator in einem
• Glänzendes Farb-LCD-Display mit Monochrom-Modus für extreme Bedingungen
• Robustes, spritzwasserdichtes Gehäuse für Außendienste
• Li-Ionen-Batterie für bis zu 4,5 Stunden ununterbrochenen Betrieb
• USB und LAN Konnektivität für Dokumentation und Fernbedienung
• Direkt erreichbare Tasten für häufig verwendete Funktionen

Messfähigkeiten

Leistungsmessungen

• TDMA Leistungsmessung für Zeitschlitz-Vielfachzugriff
• Kanalleistungsmessung für LTE, WCDMA, GSM, TD-SCDMA, cdmaOne, CDMA2000 und 1xEV-DO Standards mit vordefinierten Einstellungen
• Nachbarkanal-Leistungsanzeige (absolut oder relativ)
• Kanalleistungsmessermodus für Messung bis +30 dBm

Kabel- und Antennenprüfung

• Einstor-Kabeldämpfungsmessungen
• Entfernungs-zu-Fehler-Messungen mit Schwellenwerterfassung für echte Kabelfehler
• Gesteuerte Durchlauf für Messung gepulster Signale (GSM, WLAN, WiMAX)

Feldmessungen

• Elektromagnetische Feld (EMF) Messungen mit gerichteten und isotropen Antennen
• Spurious-Emissions-Messung mit Spektrum-Emissions-Maske (SEM) Funktion

Anwendungen

• Sendersystem-Installation und -Wartung
• Kabel- und Antennenverifikation
• Signalqualitätsbewertung in Rundfunk und Mobilfunk
• Elektrische Feldstärkemessungen
• Labor- und Feldtests
