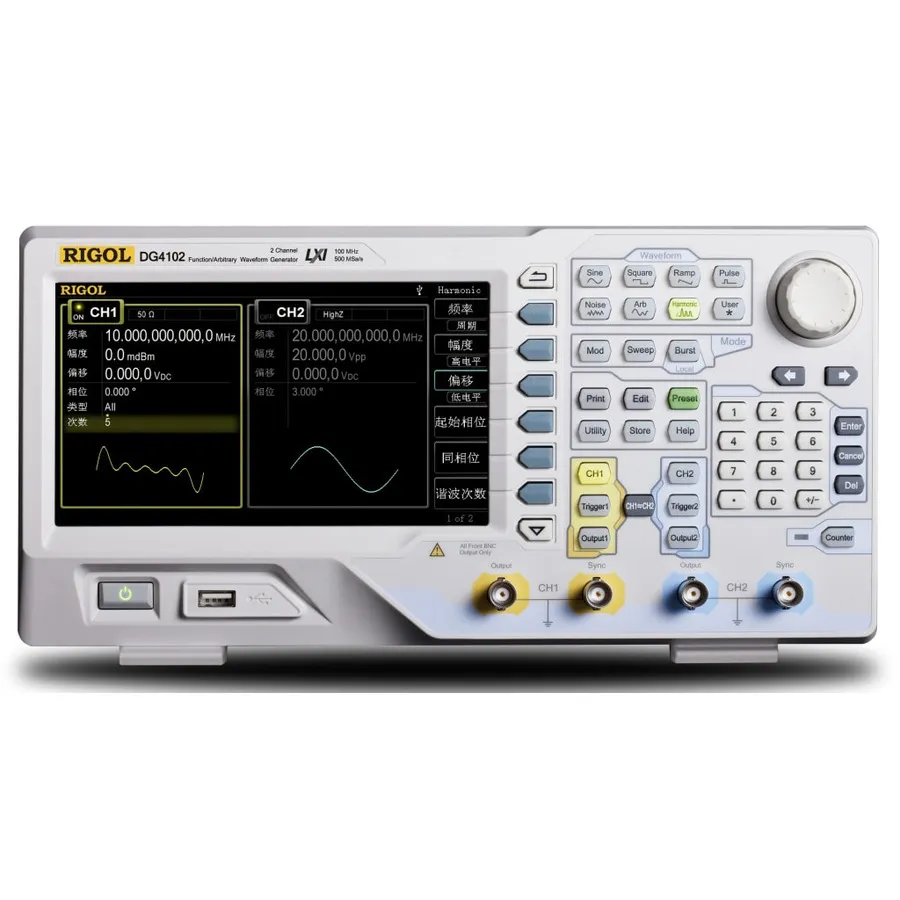

RIGOL DG4102 Arbiträrer Funktionsgenerator

Überblick

Der RIGOL DG4102 ist ein 100 MHz, 2-Kanal-Arbiträrfunktionsgenerator, der auf Direct Digital Synthesizer (DDS)-Technologie basiert. Das Instrument liefert stabile, präzise, verzerrungsarme Signale von nahe DC bis 100 MHz, wodurch es für eine breitere Palette von Testanwendungen geeignet ist. Mit zwei Kanälen mit identischen Leistungsmerkmalen und umfassenden Modulationsmöglichkeiten ist der DG4102 ideal für Signalemulationsanwendungen von einfacher Funktionserzeugung bis hin zu komplexen Arbiträrwellen. Das aufrechte Design bietet ein hochauflösendes 7-Zoll-Display und benutzerfreundliches Interface-Layout für verbesserte Effizienz.

Hauptmerkmale

• 100 MHz maximale Ausgangsfrequenz mit 2 ppm Hochfrequenzstabilität
• 2 Dual-Channel-Ausgänge mit identischen Leistungsmerkmalen
• 500 MS/s Abtastrate mit 14-Bit-Vertikalauflösung
• 150 eingebaute Wellenformen für allgemeine Anwendungen
• Harmonischen-Generator mit Fähigkeit bis zur 16. Harmonischen
• −115 dBc/Hz niedriges Phasenrauschen für saubere Signalerzeugung
• Vielseitige analoge und digitale Modulationsfunktionen
• Eingebauter 7-stelliger Zähler bis 200 MHz
• 7-Zoll-LCD-Display mit 800 × 480 Auflösung
• USB Host und Device Konnektivität, LAN-Unterstützung
• Leistungsstarke Wellenform-Bearbeitungs-PC-Software

Anwendungen

• Funktions- und Arbiträrwellenformerzeugung
• Impuls-Erzeugung und Charakterisierung
• Harmonische und Modulations-Signalsynthese
• Zähler- und Frequenzmessungsanwendungen
• Signalemulation für umfangreiche Labortestanforderungen
• Ingenieur- und Forschungsprototypenentwicklung
