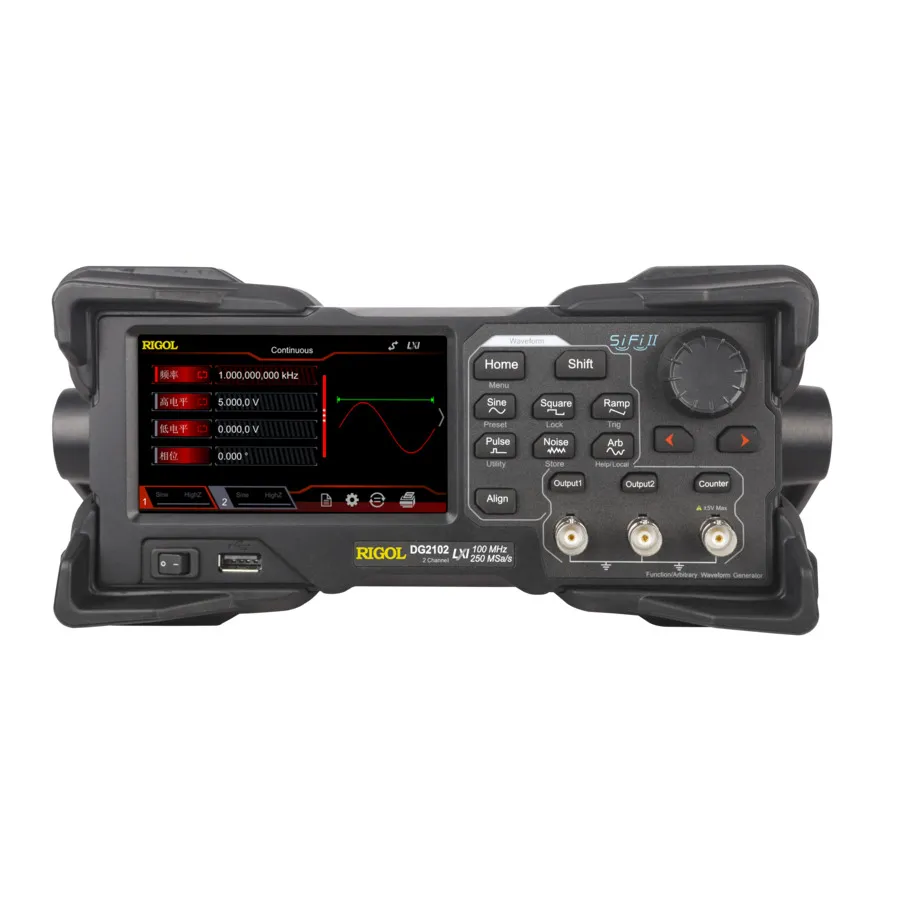

RIGOL DG2102 Arbiträrer Funktionsgenerator

Überblick

Der RIGOL DG2102 ist ein 100 MHz, 2-Kanal-Arbiträrfunktionsgenerator mit fortschrittlicher SiFi II-Technologie für außergewöhnliche Signalfidelität. Mit bis zu 16 Mpts Speicher pro Kanal und einer 250 MS/s Abtastrate kombiniert mit 16-Bit-Vertikalauflösung ist der DG2102 in der Lage, jede Wellenform mit minimaler Verzerrung zu reproduzieren. Das Instrument kombiniert eine moderne 4,3-Zoll-TFT-Farb-Touchscreen-Benutzeroberfläche mit traditionellen Tastensteuerungen und umfassenden Konnektivitätsoptionen einschließlich USB und LAN.

Hauptmerkmale

• 100 MHz maximale Ausgangsfrequenz mit zwei unabhängigen Kanälen
• 16 Mpts tiefem Speicher pro Kanal für komplexe Arbiträrwellen
• 250 MS/s Abtastrate mit 16-Bit-Vertikalauflösung
• SiFi II-Architektur mit punkt-für-punkt Wellenformerzeugung und 200 ps niedriger Jitter
• 160 eingebaute Wellenformen für Ingenieur-, Medizin-, Automobil- und mathematische Anwendungen
• Fortgeschrittene Erzeugung: Dual-Tone-, Harmonische und Sequenzierungsmodi
• Vollständige analoge und digitale Modulationsunterstützung
• Kommunikationsdatenverkehr-Erzeugung mit integrierten PRBS- und RS232-Mustern
• 4,3-Zoll-TFT-Farb-Touchscreen mit hybrider Benutzeroberfläche
• USB Host/Device und Ethernet-Konnektivität für Fernsteuerung
• Rackmontierbar und robustes Industriedesign

Anwendungen

• Universelle Signalerzeugung und Prüfung
• Entwicklung und Validierung von Kommunikationssystemen
• Arbiträre Wellenformsynthese für komplexe Szenarien
• Ausbildung und Laborschulung
• Technische Forschung und Prototypenentwicklung
