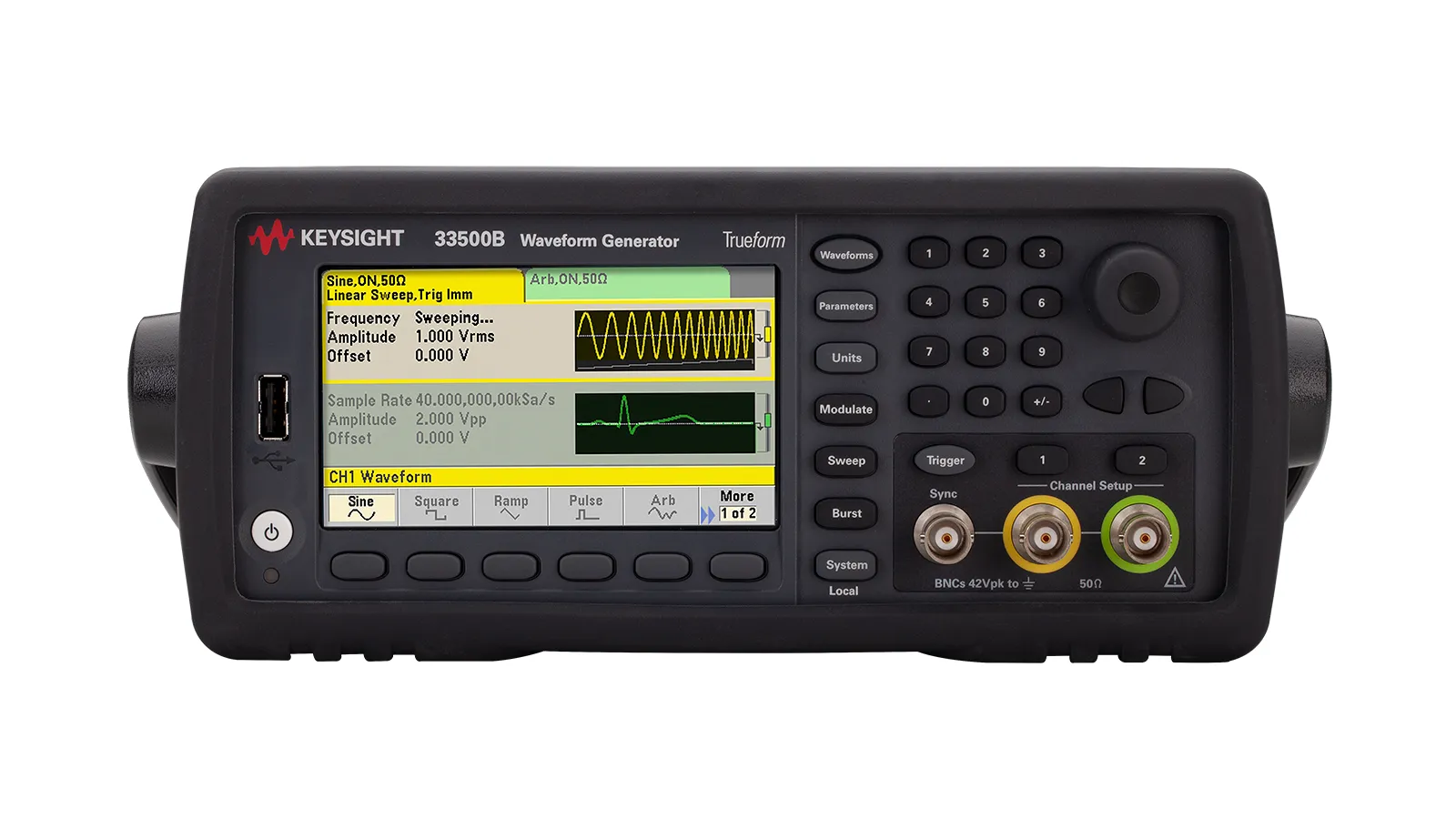

Keysight 33512B Trueform-Funktionsgenerator

Übersicht

Der Keysight 33512B ist ein 2-Kanal-, 20-MHz-Trueform-Funktionsgenerator für Anwendungen, die gleichzeitige Dual-Signalerzeugung oder Signalvermischung erfordern. Mit der exklusiven Trueform-Technologie von Keysight liefert er 5-fach niedrigere Harmonische Verzerrung und 10-fach weniger Jitter im Vergleich zu herkömmlichen DDS-Generatoren, mit der zusätzlichen Möglichkeit, bis zu vier Signale über seine zwei Kanäle zu summieren und zu kombinieren für komplexe Modulations-Tests.

Schlüsselfunktionen

• Trueform-Technologie: 5-fach niedrigere Harmonische Verzerrung, 10-fach weniger Jitter bei Impulsen bis 20 MHz
• 2-Kanal-Konfiguration mit 160-MSa/s-Abtastrate und 16-Bit-Auflösung pro Kanal
• Amplitudenbereich von 1 mVss bis 10 Vss auf jedem Kanal
• Standard-Arbiträrwellensformfähigkeit: 1 MSa Speicher pro Kanal (aufrüstbar auf 16 MSa) mit Multi-Segment-Sequenzierung
• Wellensform-Summation und -Kombination: Erstellen Sie Dual-Ton- und Mehrfrequenzsignale über beide Kanäle
• Vordefinierte Arbiträrwellensformen: Herzfrequenz, Exponentialfunktion, Gaußscher Impuls, Haversine, Lorentz, Sinc und weitere
• Modulationsmodi: AM, FM, PM, FSK, BPSK, PWM und Signalsumme
• Standardwellensformen: Sinus, Quadrat, Rampe, Impuls, Dreieck, Gaußsches Rauschen, PRBS, DC
• Mehrere Schnittstellen: USB, LAN (LXI-C), GPIB für flexible Systemintegration

Anwendungen

• Dual-Signal-Tests und Multi-Ton-Generierung
• Komplexe Modulations- und Demodulations-Tests
• Entwicklung und Validierung von Kommunikationssystemen
• Synchrone Messungen und phasenbezogene Tests
• Bildungsanwendungen mit mehreren koordinierten Signalen
