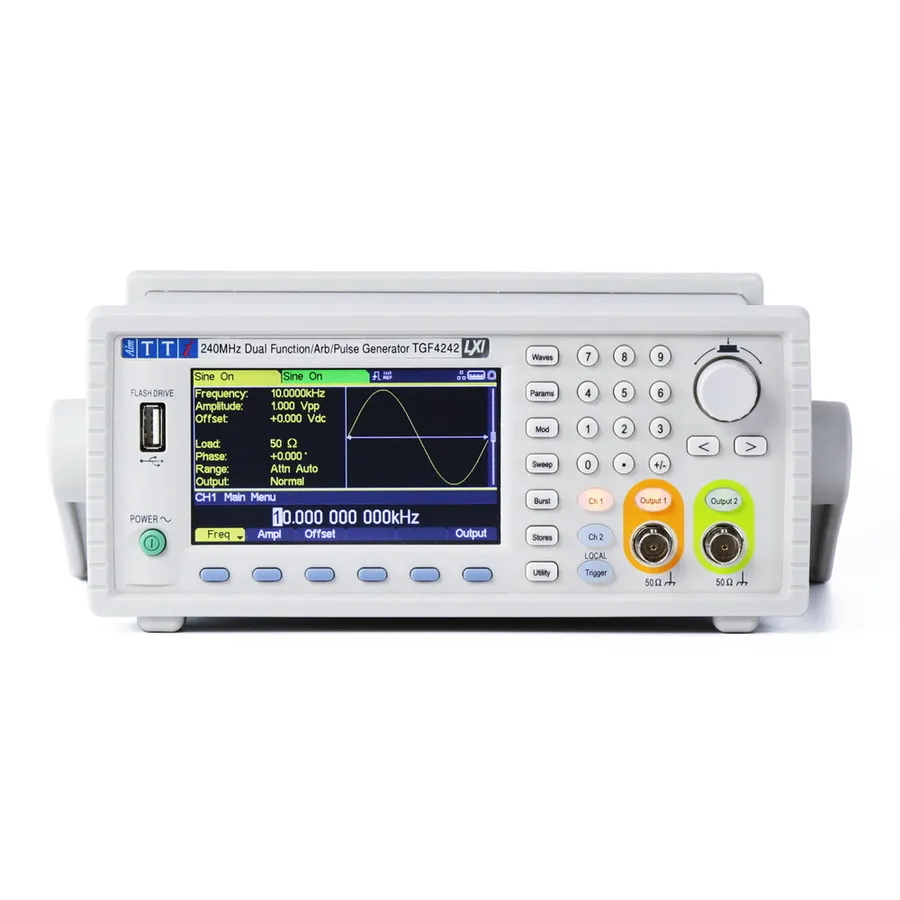

Aim TTi TGF4242 Funktions-/Puls-/Arbiträr-Signalgenerator

Übersicht

Der Aim TTi TGF4242 ist ein leistungsstarker Dual-Channel-Arbiträr-Funktionsgenerator, der erweiterte Signalerzeugung von 0,001 mHz bis 240 MHz bietet. Mit zwei identischen, vollwertigen Kanälen, die unabhängige, gekoppelte oder Tracking-Betriebsarten unterstützen, ist der TGF4242 ideal für komplexe Multi-Channel-Anwendungen, die präzise Signalsynchronisation und -kontrolle erfordern.

Hauptmerkmale

• Dual-Channel-Design mit unabhängiger, gekoppelter oder Tracking-Betriebsart
• Frequenzbereich: 0,001 mHz bis 240 MHz
• Außergewöhnliche Sinuswellen-Reinheit mit 0,05% Audio-Band-THD
• Ultra-präzise Kanal-zu-Kanal-Phasenkontrolle mit 0,001°-Auflösung (±3600°)
• Rechteckwellenerzeugung bis 25 MHz mit einstellbarem Tastverhältnis und 3 ns Flankenübergänge
• Hochfrequenz-Auflösung: bis zu 14-stellig oder 1 µHz Präzision
• Pulserzeugung von 1 mHz bis 100 MHz mit 100 ps Auflösung und 30 ps Jitter
• Breitband-Rauschgenerator mit 50 MHz Bandbreite
• Erweiterte Modulation: AM, FM, PM, PWM, FSK und Summenmodulation
• Harmonische Erzeugung bis zu 16 Harmonischen
• PRBS-Pseudo-Zufallsbit-Sequenzerzeugung mit 8 Sequenzlängen
• Flexible Trigger-Modi: Gate- und Burst-Betriebsmodi mit internen oder externen Quellen
• Sweep-Funktionen: bidirektionaler linearer und logarithmischer Sweep
• Integrierter Frequenzzähler/Timer Messung bis 125 MHz
• Hochstabile TCXO-Zeitbasis
• 4,3-Zoll-High-Resolution-Farbdisplay mit kanalbezogenen Farben
• Umfassende Konnektivität: USB-Host-Port, USB-Gerät und LAN (LXI-konform); optionale GPIB-Schnittstelle
• Waveform Manager Plus-Software für Windows-basierte Wellenformbearbeitung und -verwaltung

Wellenform-Speicher

• Speichern Sie bis zu vier beliebige Wellenformen intern
• USB-Flash-Drive-Unterstützung für bis zu 1.000 Wellenformen je
• Speichern und Abrufen von bis zu neun vollständigen Instrumenteneinstellungen im nichtflüchtigen Speicher

Anwendungen

• Schaltungsdesign und -Tests
• RF-Systemverifizierung und -Charakterisierung
• Kommunikationssystem-Tests
• Automatisierte Testausrüstung (ATE)
• Bench-Top- und Produktionstest-Umgebungen
• Bildung und Schulung
