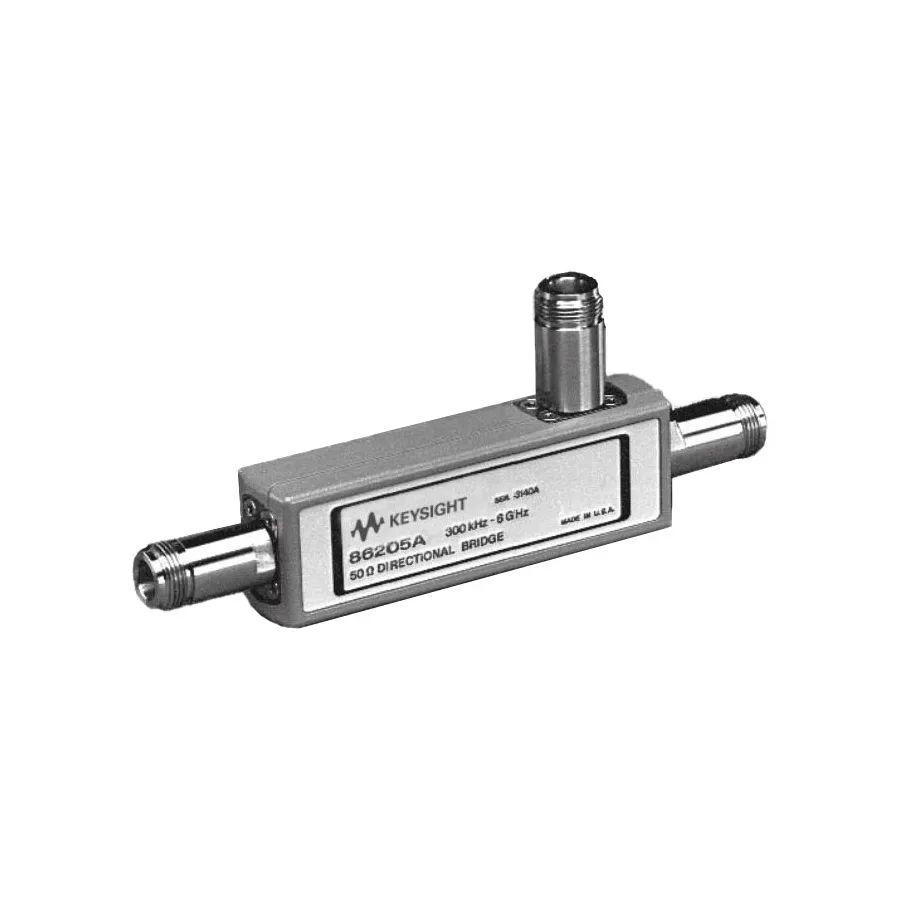

Keysight 86205A RF-Richtungsbrücke
Keysight 86205A RF Directional Bridge
Angebot anfragen
Keysight 86205A RF-Richtungsbrücke für Reflexionsmessungen und Signalaussteuerung von 300 kHz bis 6 GHz mit 40 dB Direktionalität und 1,5 dB Einfügungsdämpfung.
Produktdetails
| Modell | 86205A |
| Hersteller | Keysight |
| Kategorie | Richtungskoppler |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Keysight 86205A ist eine hochdirektive 50-Ohm-RF-Brücke für präzise Reflexionsmessungen und Signalaussteuerungsanwendungen im RF-Allgemeintest. Von 300 kHz bis 6 GHz bietet sie überlegene Leistung mit hoher Direktionalität und niedriger Einfügungsdämpfung.
Wichtigste Merkmale
- Koppelfaktor: 16 dB + 0,15 dB/GHz (< 3 GHz); 16,5 dB - 0,20 dB/GHz (> 6 GHz)
- Direktionalität: 30 dB @ 0,3 MHz, 40 dB @ 2 GHz, 30 dB @ 3 GHz, 20 dB @ 5 GHz, 16 dB @ 6 GHz
- Rückflussdämpfung: 23 dB @ 2 GHz, 20 dB @ 3 GHz, 18 dB @ 5 GHz, 16 dB @ 6 GHz
- Einfügungsdämpfung: 1,5 dB + 0,1 dB/GHz
- Type-N-Buchsenstecker
Anwendungen
- Reflexionskoeffizient- und Impedanzmessung
- Signalquellenaussteuerung und -überwachung
- RF-Netzwerkanalyse und -charakterisierung
- Übertragungsleitungs- und Antennenmessungen
Technische Daten
| Series | 8620xx Series |
