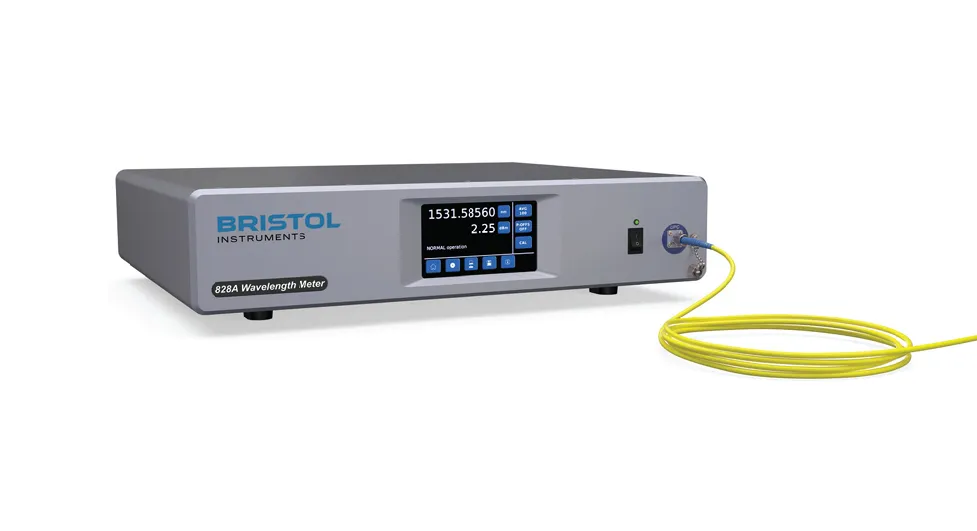

Bristol 828A optisches Wellenlängenmessgerät
Bristol 828A Optical Wavelength Meter
Der Bristol 828A ist ein optisches Hochpräzisions-Wellenlängenmessgerät mit 1-kHz-Messrate, ±0,3-pm-Genauigkeit und Wellenlängenabdeckung von 1250 bis 1650 nm für WDM-Anwendungen.
Produktdetails
| Modell | 828A |
| Hersteller | Bristol |
| Kategorie | Längenmessgeräte |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Bristol 828A ist ein optisches Hochpräzisions-Wellenlängenmessgerät, das für schnelle, präzise Messungen von abstimmbaren Senderlasern in WDM-Anwendungen (Wellenlängenmultiplexing) konzipiert ist. Mit einem Fizeau-Etalon-Design und schneller InGaAs-Photodetektortechnologie erreicht das Instrument eine anhaltende Messrate von 1 kHz und reduziert die Produktionstestzeit für WDM-Transceiver und optische Komponenten dramatisch.
Der 828A kombiniert hohe Empfindlichkeit (minimale Eingangsleitungsleistung von -40 dBm oder 0,1 µW) mit automatischer Abschwächungsanpassung und an-Board digitaler Signalverarbeitung. Ein Touchscreen-Interface bietet bequeme Steuerung und Datenanzeige, während mehrere Schnittstellenoptionen (RS-422, USB, Ethernet und optionales GPIB) verschiedene Integrationsszenarios und Datenstromungsanwendungen unterstützen.
Hauptmerkmale
- 1-kHz-Messhaltequote für effiziente Produktionsprüfungen
- Wellenlängengenauigkeit von ±0,3 pm mit Messzuverlässigkeit ≥99,7%
- Wellenlängenbereich von 1250 bis 1650 nm, das C- und L-Optikbänder abdeckt
- Leistungsmessgenauigkeit bis ±0,5 dB
- Hohe Empfindlichkeit mit -40-dBm-Mindesteingangsleitungsleistung
- Automatische Abschwächungsanpassung für optimale Leistung über Eingangsleitungsleistungswerte
- Touchscreen-Anzeige für intuitive Gerätekontrolle und Datenmeldung
- Interner Datenpuffer für Speicherung von bis zu einer Million Messungen
- Mehrere Schnittstellenoptionen: RS-422-Serientechnik, USB, Ethernet und optionales GPIB
- NIST-nachverfolgbare Kalibrierung mit eingebautem Wellenlängenstandard
- Robustes Design für Fertigungsumgebungen
Anwendungen
- WDM-Transceiver-Produktion und Charakterisierungsprüfung
- Überprüfung und Zertifizierung der Wellenlänge abstimmbarer Laser
- Qualitätskontrolle in der Fertigung optischer Komponenten
- Wellenlängen-Kalibrierung und Standart-Nachverfolgbarkeitsverifikation
- Forschung und Entwicklung optischer Übertragungssysteme
Technische Daten
| Measurement Rate | 1 kHz sustained |
| Wavelength Accuracy | ±0.3 pm |
| Wavelength Range | 1250 to 1650 nm |
| Power Measurement Accuracy | ±0.5 dB |
| Minimum Input Power | -40 dBm (0.1 µW) |
| Input Connector | FC (UPC or APC) fiber-optic |
| Measurement Confidence | ≥99.7% |
| Data Storage Capacity | Up to 1 million measurements |
| Interfaces | RS-422, USB, Ethernet, GPIB (optional) |
| Calibration | NIST traceable with built-in wavelength standard |
| Display | Touch-screen interface |
