Dekaden-Schaltboxen – auch als Dekaden-Substitutionskästchen bekannt – sind präzise passive Komponentenersatz-Instrumente, die es Benutzern ermöglichen, exakte Widerstands-, Kapazitäts- oder Induktivitätswerte in diskreten Schritten einzustellen. Jeder Dekaden-Drehschalter regelt eine bestimmte Größenordnung und ermöglicht es Benutzern, Komponentenwerte schnell einzustellen und abzustimmen, ohne zu löten. Sie werden häufig in Elektroniklaboren, Kalibriereinrichtungen und F&E-Umgebungen eingesetzt, in denen Komponenten mit bekanntem, präzisem Wert für Schaltungstests, Brückenmessungen, Kalibrierung und Lehrzwecke erforderlich sind.
Dekaden-Widerstandskästchen sind die häufigste Art mit Gesamtwiderstandswerten, die von einzelnen Ohm bis zu Zehner-Megaohm wählbar sind. Hochgenaue Modelle von Herstellern wie IET Labs bieten Toleranzen besser als 0,01 % und sind daher als Referenznormale für Brückenschaltungen und Widerstands-Messerverifikation geeignet. Dekaden-Kondensatoren und -Induktoren erfüllen ähnliche Funktionen in der analogen Schaltungsentwicklung und im HF-Filterdesign.
Typische Anwendungen
- Kalibrierung von Ohmmessern, LCR-Messern und Widerstands-Brücken durch Substitution bekannter Referenzwerte
- Schaltungsentwicklung und Prototyping, bei denen Komponentenwerte iterativ variiert werden müssen
- Filterdesign und -prüfung mit präzisen Induktivitäts- oder Kapazitätswerten
- Laborarbeit zur Veranschaulichung des Ohmschen Gesetzes, von RC-Schaltungen und der Wheatstone-Brückenabstimmung
- Simulation von Sensorimpedanzen während der Entwicklung von Signalaufbereitungsschaltungen
Bekannte Hersteller

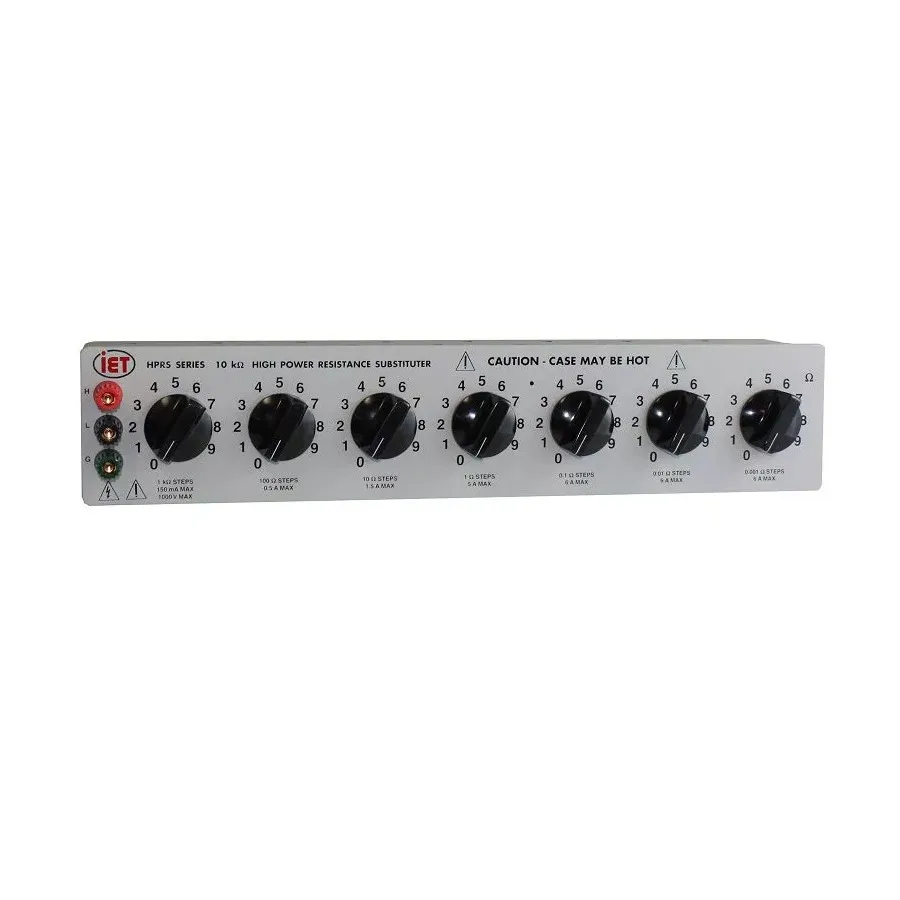

IET Labs (Nachfolger von General Radio) ist der führende Hersteller in dieser Kategorie und bietet die 1433-Serie von Dekaden-Widerständen, bekannt für niedrige Restimpedanz und enge Toleranzen. Yokogawa stellt die 278610- und 2793-Serie hochstabiler Dekaden-Widerstands-Schaltboxen her, die in Kalibriereinrichtungen häufig verwendet werden. Prime Technology bietet die 8053X-Serie für allgemeine Laboranwendungen an.
