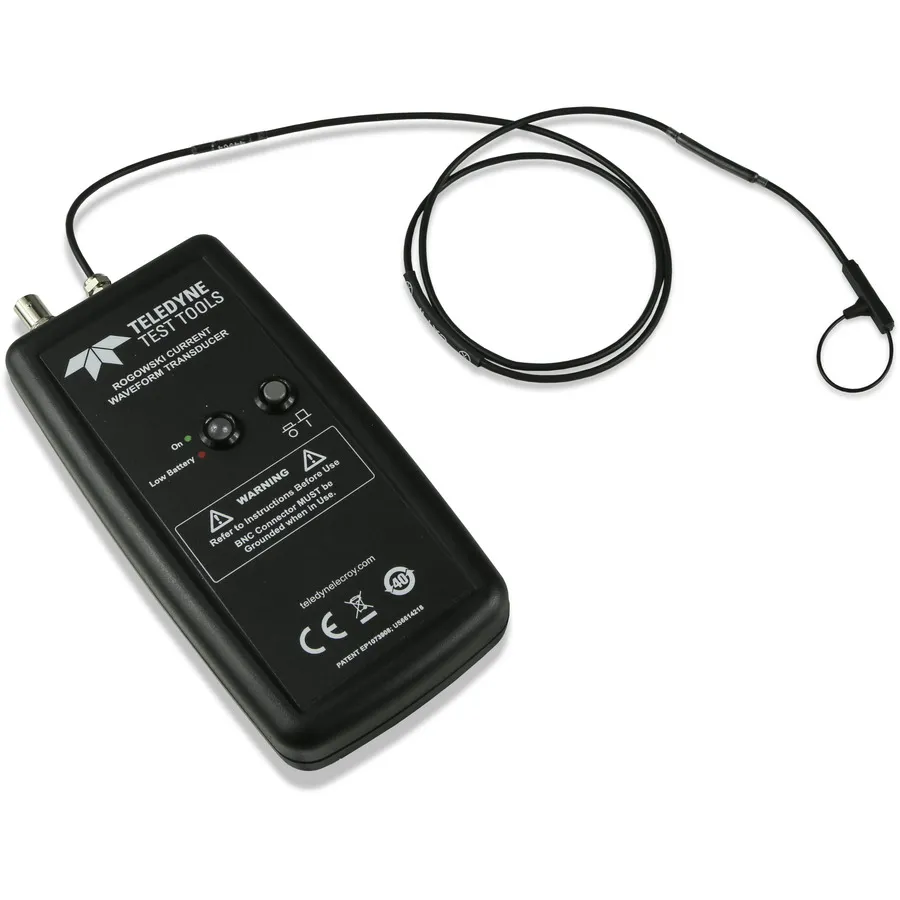

Teledyne LeCroy T3RC0120-UM Stromprobe AC
Teledyne LeCroy T3RC0120-UM AC Current Probe
Angebot anfragen
Teledyne LeCroy T3RC0120-UM Stromprobe AC mit 120A Kapazität, 50mV/A Empfindlichkeit, 34Hz-30MHz Bandbreite, kompakte 1,7mm Spule.
Produktdetails
| Modell | T3RC0120-UM |
| Hersteller | Teledyne LeCroy |
| Kategorie | Stromsonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die Teledyne LeCroy T3RC0120-UM ist eine Stromprobe AC zum Messen von Strömen bis zu 120 Ampere mit einer Empfindlichkeit von 50mV/A. Diese Probe verfügt über eine ultracompakte Sensespule mit einer Querschnittsmessung von nur 1,7mm und eignet sich ideal für eingebettete Stromversorgungsanwendungen mit begrenztem Platz. Die Hochfrequenzfähigkeit der Probe bis zu 30MHz und die Niederfrequenzantwort von 34Hz bieten umfassende Stromüberwachung über verschiedene Stromversorgungselektronik-Anwendungen.
Hauptmerkmale
- Misst AC-Strom bis zu 120 Ampere
- Empfindlichkeit: 50mV/A
- Niederfrequenz-Bandbreite: 34Hz
- Hochfrequenz-Bandbreite: 30MHz
- Ultracompakte 1,7mm Querschnitts-Sensespule
- Flexible Probenspulen für präzise Positionierung
- Niedrige Schaltungsbelastung minimiert Schaltungsstörungen
- Batterie- oder Wechselstromadapter-Betrieb
- 1-Meter-BNC-Kabel für Oszilloskopverbindung
Anwendungen
- Eingebettete Stromversorgungsschaltkeis- und Umrichter-Messung
- Hochfrequenz-Schaltschaltungs-Analyse
- Stromversorgungskomponenten-Charakterisierung (Induktoren, Kondensatoren, MOSFETs)
- Kompakte Schaltungs-Stromüberwachung
- Motor- und Antriebsstrom-Analyse
Mitgelieferte Zubehörteile
- Batterie-Set
- Stromleitung Adapter
- BNC-Kabel (1m)
- Aufbewahrungsbox
Technische Daten
| Maximum Current | 120 A |
| Input Coupling | AC |
| Bandwidth | 30 MHz |
| Cable Length | 1 m |
| Series | T3RC Series |
| Minimum Current | 50 mA |
| Peak Current | 120 A |
