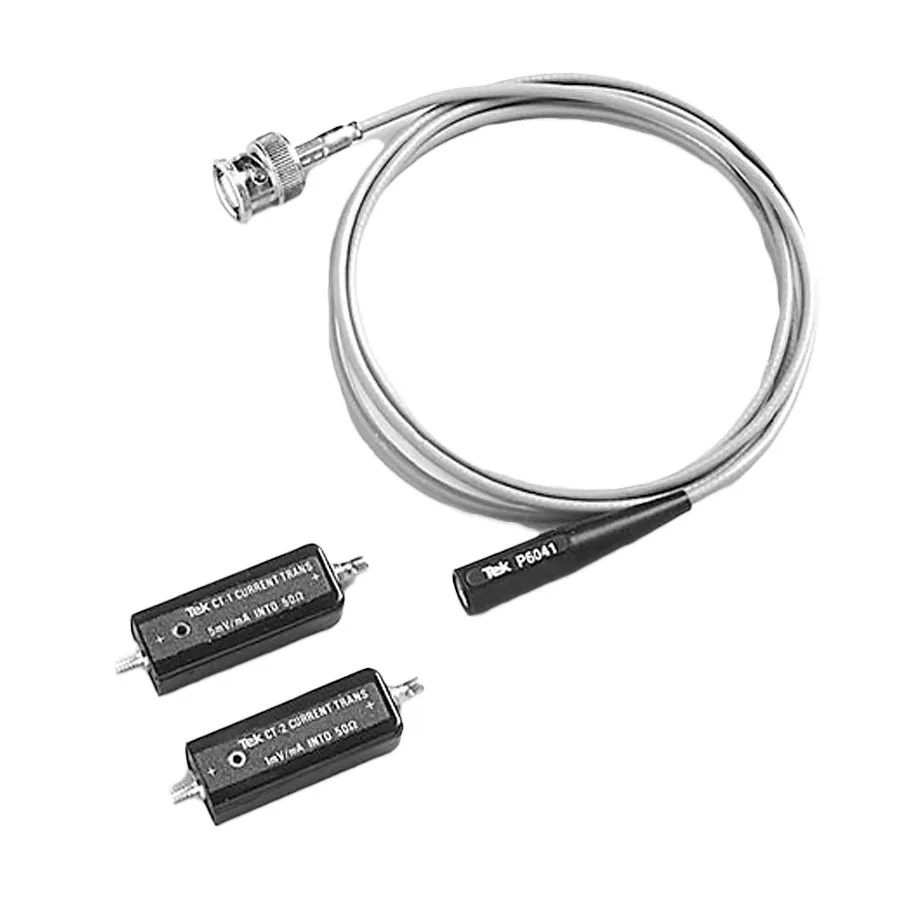

Tektronix CT2 Hochfrequenz-AC-Stromprobe
Tektronix CT2 High Frequency AC Current Probe
Angebot anfragen
Die Tektronix CT2 AC-Stromprobe verfügt über 200MHz Bandbreite (1,2kHz-200MHz), ultrageringer Induktivität und kompakter Bauform für präzise Stromwellenmessungen.
Produktdetails
| Modell | CT2 |
| Hersteller | Tektronix |
| Kategorie | Stromsonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Die Tektronix CT2 ist eine Hochfrequenz-AC-Stromprobe für Oszilloskop-Messungen mit außergewöhnlicher Bandbreite und minimaler Induktivität. Sie ermöglicht eine genaue Charakterisierung von Stromwellen von niedrigen AC-Signalen bis 200MHz und eignet sich für eine breite Palette von Anwendungen, vom Stromversorgungsrauschen bis zur Hochgeschwindigkeits-Digitalschaltungsanalyse.
Hauptmerkmale
- Hohe Bandbreite von 1,2 kHz bis 200 MHz
- Ultrageringe Induktivität für minimale Einfügungseffekte
- Sehr kleine Bauform für Zugang zu beengten Räumen
- AC-Strommeßfähigkeit
- Oszilloskop-kompatible Schnittstelle
Anwendungen
- Stromversorgungsrauschen-Messung
- Charakterisierung von Schaltreglernetzteilen
- Hochfrequenz-Schaltung Stromanalyse
- Stromintegritätsmessungen
Technische Daten
| Maximum Current | 2.5 A |
| Input Coupling | AC |
| Bandwidth | 200 MHz |
| Maximum Input Voltage | 30 V |
| Dimensions | 1.52 x 0.59 x 0.406 in. |
| Maximum Wire Size | 1.32 mm |
| Minimum Current | 1 mA |
| Peak Current | 36 A |
| Probe Length | 1.06 m |
| Risetime | 0.5 ns |
| Series Compatibility | DPO/DSA/MSO70000, DPO7000C, MDO3000, MDO4000C, MSO/DPO2000, MSO/DPO2000B, MSO/DPO3000, MSO/DPO4000, MSO/DPO5000, MSO/DPO5000B, MSO4000B, TBS1000/TBS1000B/TBS1000B-EDU, TBS2000, TBS2000, TDS3000, TDS5000, TDS6000, TDS7000, THS3000, and TPS2000 |
