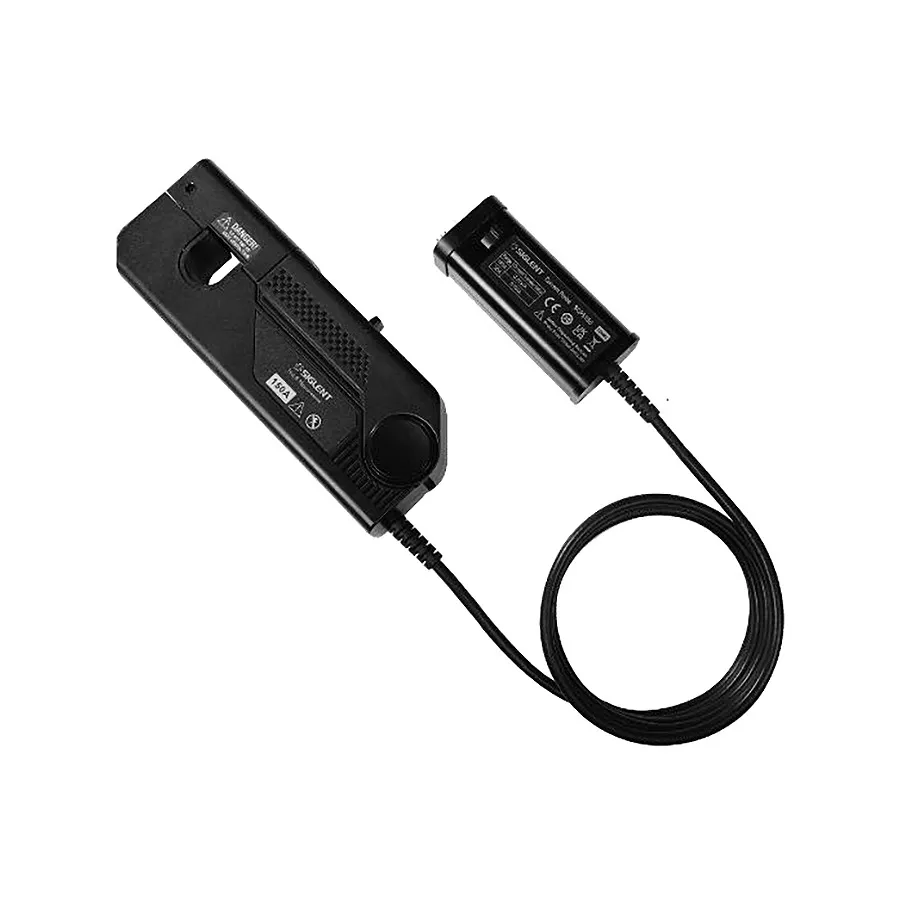

Siglent SCP5500 Stromsonde

Übersicht

Die Siglent SCP5500 ist eine DC-2 MHz aktive Stromsonde für die Messung sehr hoher Ströme bis 500 Arms. Sie verfügt über einen robusten Hall-Effekt-Sensor mit Ferritkern und bietet dualen Messbetrieb in 75A- und 500A-Modi. Die Sonde wird direkt von jedem Oszilloskop mit SAPBUS-Eingang mit Strom versorgt und eliminiert externe Stromversorgungsanforderungen für Feldmessungen.

Teil der SCP5000-Serie kombiniert die SCP5500 1% DC-Genauigkeit mit niedriger Schaltungs-Einfügungsdämpfung und ist wesentlich für Leistungselektronik, Motorantriebe, Energieumwandlungssysteme und industrielle Anwendungen, die zuverlässige Hochstrom-Messung und Analyse erfordern.

Hauptmerkmale

• Bandbreite: DC-2 MHz mit Anstiegszeit ≤175ns
• Dualer Messbereich: 75A (10X) / 500A (100X)
• DC-Genauigkeit: ±1% ±10mA (75A Bereich) / ±1% ±100mA (500A Bereich)
• Spitze-Spitze Überlastbeständigkeit: 750A
• Strom-Übertragungsverhältnis: 0,1V/A (75A) / 0,01V/A (500A)
• Mess-Auflösung: 10mA (75A) / 100mA (500A)
• Sicherheit-gewertet bis 600V CAT II
• Überstrom-Schutz mit Pop-Up-Anzeige
• Akzeptiert Leiter bis zu 20mm Durchmesser
• Direkte SAPBUS-Stromversorgung vom Oszilloskop

Anwendungen

• Industrie-Motor- und Antrieb-Anwendungen
• Stromverteilung und Elektro-Infrastruktur-Test
• Energieumwandlung und erneuerbare Stromanwendungen
• Transformator- und Wechselrichter-Design
• Schwerlast-Ausrüstungs- und Elektro-Antrieb-Analyse
• Elektrofahrzeug- und Leistungselektronik-Entwicklung

Zubehör im Lieferumfang

• SCP5500 Stromsonde
• Bedienungsanleitung
