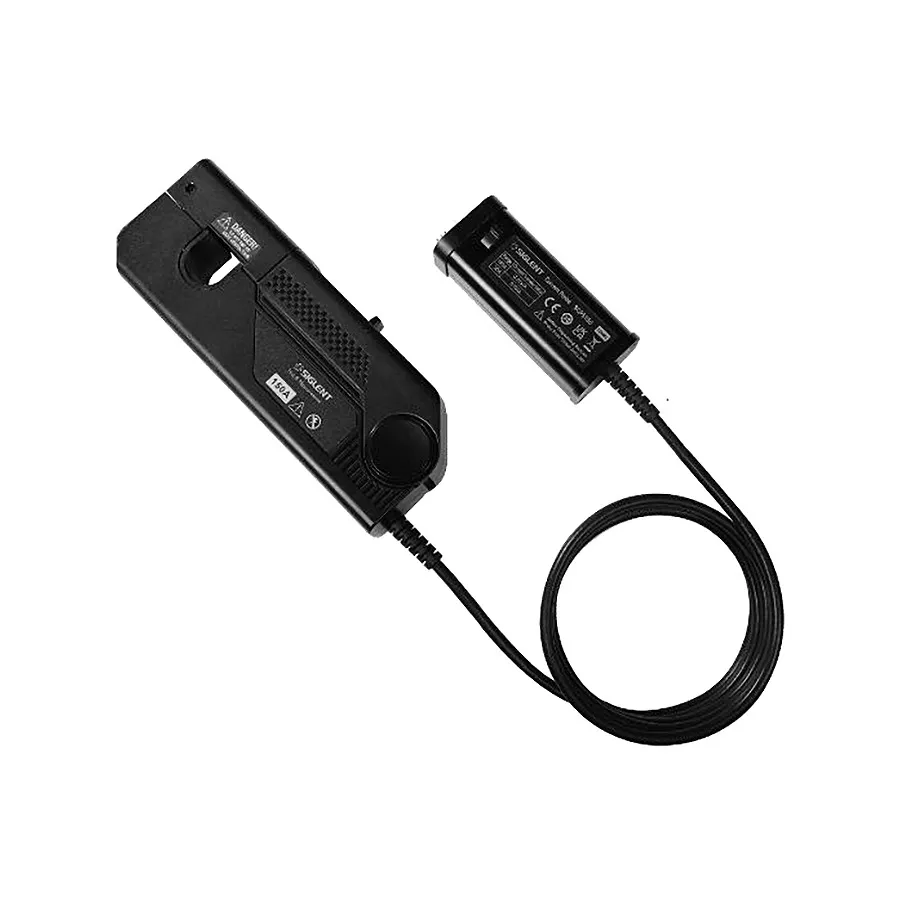

Siglent SCP5150 Stromsonde

Übersicht

Die Siglent SCP5150 ist eine DC-12 MHz aktive Stromsonde für die Messung höherer Ströme bis 150 Arms. Sie verfügt über einen robusten Hall-Effekt-Sensor mit Ferritkern und bietet dualen Messbetrieb in 30A- und 150A-Modi. Die Sonde wird direkt von jedem Oszilloskop mit SAPBUS-Eingang mit Strom versorgt und eliminiert externe Stromversorgungsanforderungen für Feldmessungen.

Als Teil der SCP5000-Serie kombiniert die SCP5150 1% DC-Genauigkeit mit minimaler Schaltungs-Einfügungsdämpfung und ist ein wesentliches Werkzeug für Leistungselektronik, Wechselrichter-Design und industrielle Steuerungs-Anwendungen, wo Strom-Überwachung kritisch ist.

Hauptmerkmale

• Bandbreite: DC-12 MHz mit Anstiegszeit ≤29ns
• Dualer Messbereich: 30A (10X) / 150A (100X)
• DC-Genauigkeit: ±1% ±10mA (30A Bereich) / ±1% ±100mA (150A Bereich)
• Spitze-Spitze Überlastbeständigkeit: 300A
• Strom-Übertragungsverhältnis: 0,1V/A (30A) / 0,01V/A (150A)
• Mess-Auflösung: 10mA (30A) / 100mA (150A)
• Sicherheit-gewertet bis 300V CAT III
• Überstrom-Schutz mit Pop-Up-Anzeige
• Akzeptiert Leiter bis zu 20mm Durchmesser
• Direkte SAPBUS-Stromversorgung vom Oszilloskop

Anwendungen

• Stromversorgung und Wechselrichter-Design
• LED-Licht-Entwicklung
• Neue Energien und erneuerbare Stromanwendungen
• Frequenzumwandlung und Haushalts-Elektronik-Schaltungen
• Halbleiter- und Leistungselektronik-Test
• Industrielle Steuerungs- und Motorantrieb-Anwendungen

Zubehör im Lieferumfang

• SCP5150 Stromsonde
• Bedienungsanleitung
