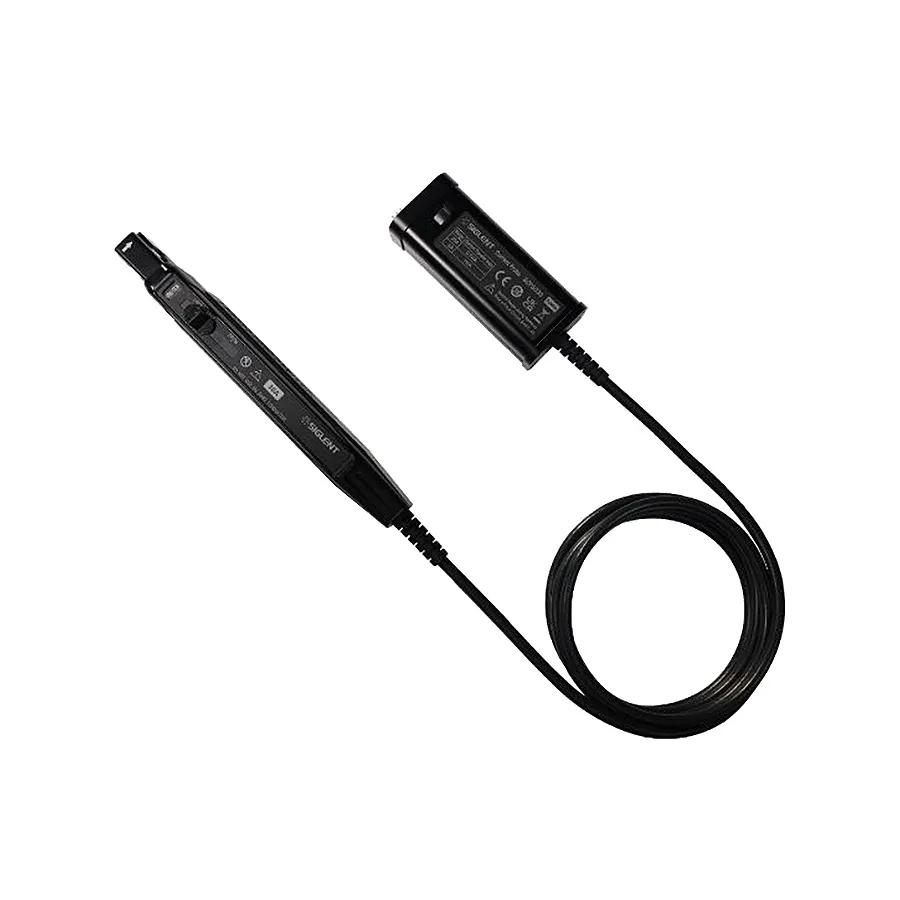

Siglent SCP5030A Stromsonde

Übersicht

Die Siglent SCP5030A ist eine DC-100 MHz aktive Stromsonde für präzise Strommessungen über duale Messbereiche von 5A und 30A. Sie verfügt über einen ausgefeilten Hall-Effekt-Sensor mit Ferritkern und ermöglicht genaue Messungen sowohl in DC- als auch hochfrequente AC-Schaltungen. Die Sonde wird direkt von jedem Oszilloskop mit SAPBUS-Eingang mit Strom versorgt und eliminiert die Notwendigkeit für externe Stromversorgungen.

Als Teil der SCP5000-Serie bietet die SCP5030A 1% DC-Genauigkeit mit niedriger Schaltungs-Einfügungsdämpfung und ist ein wertvolles Werkzeug für Fachleute in Leistungselektronik-Design, Halbleiter-Test und elektronischer Technik.

Hauptmerkmale

• Bandbreite: DC-100 MHz mit 3,5ns Anstiegszeit
• Dualer Messbereich: 5A (1X) / 30A (10X)
• DC-Genauigkeit: ±1% ±1mA (5A Bereich) / ±1% ±10mA (30A Bereich)
• Spitze-Spitze Überlastbeständigkeit: 50A
• Strom-Übertragungsverhältnis: 1V/A (5A) / 0,1V/A (30A)
• Mess-Auflösung: 1mA (5A) / 10mA (30A)
• Sicherheit-gewertet bis 300V CAT I
• Überstrom-Schutz mit Pop-Up-Anzeige
• Kompaktes Design akzeptiert Leiter bis zu 5mm Durchmesser
• Direkte SAPBUS-Stromversorgung vom Oszilloskop

Anwendungen

• Schalt- und linearer Stromversorgungsdesign
• LED-Licht- und Neue-Energie-Ressourcen-Entwicklung
• Frequenzumwandlung und Haushalts-Elektronik-Schaltungen
• Halbleiter-Gerät und Wechselrichter-Design
• Elektronisches Vorschaltgerät und industrielle Steuerungs-Anwendungen
• Elektronik-Technik und Test-Experimente

Zubehör im Lieferumfang

• SCP5030A Stromsonde
• Bedienungsanleitung
