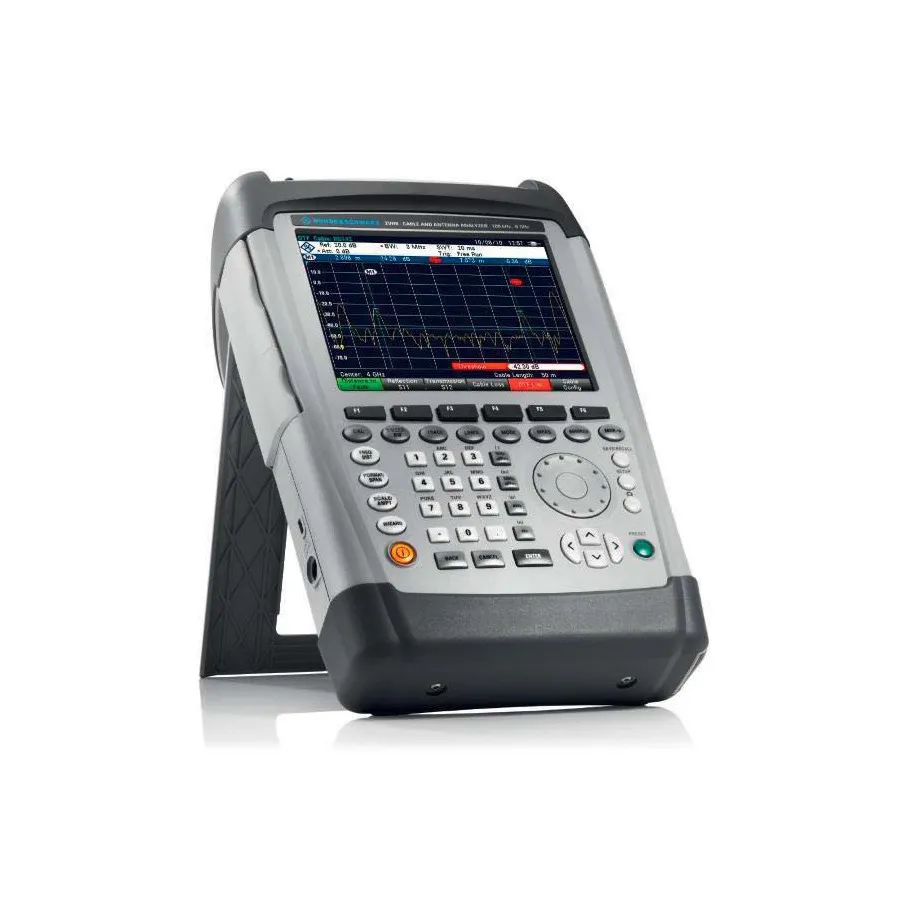

Rohde & Schwarz ZVH4 Kabel- und Antennenanalysator
Rohde & Schwarz ZVH4 Cable and Antenna Analyzer
Angebot anfragen
Rohde & Schwarz ZVH4 tragbarer Kabel- und Antennenanalysator mit 100 kHz bis 3,6 GHz Bereich, 100 dB Dynamikbereich, DC-Vorspannungsversorgung und robustes feldgebrauchsfähiges Gehäuse.
Produktdetails
| Modell | ZVH4 |
| Hersteller | Rohde & Schwarz |
| Kategorie | Kabel- und Antennanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Das Rohde & Schwarz ZVH4 ist ein robuster tragbarer Kabel- und Antennenanalysator, entwickelt für Feldinstallation und Wartung von Antennensystemen. Mit geringem Gewicht (3 kg mit Batterie) und intuitiver Bedienung bietet es umfassende Messfunktionen für HF-Ingenieure und Techniker, die im Freien arbeiten.
Wichtigste Funktionen
- Frequenzbereich von 100 kHz bis 3,6 GHz
- 100 dB (typ.) Dynamikbereich für Filter- und Antennenisolationsmessungen
- Eingebaute DC-Spannungsversorgung (Vorspannung) für aktive Komponenten wie Verstärker
- Benutzerdefinierbare Messequenzen (Assistent) für vereinfachte Bedienung
- Speicherung von Messergebnissen auf SD-Speicherkarte oder USB-Stick
- Li-Ionen-Batterie für bis zu 4,5 Stunden Betriebszeit
- Robustes, spritzwassergeschütztes Gehäuse für raue Feldarbeit
- Fernsteuerung über LAN oder USB mit R&S ZVHView Software
Anwendungen
Installation von Antennensystemen
- Entfernungs-zu-Fehler-Messungen
- Einport-Kabel-Verlust-Messungen
- Reflexions- und Übertragungsmessungen
- Positionsbestimmung mit GPS-Empfänger
Wartung von Antennensystemen
- Zweiport-Vektornetzmessungen
- Vektorvoltmeter-Messungen
- Abschluss- und Richtkraft-Messungen
- Spektrum-Analyse- und Spektrogramm-Messungen
Mitgelieferte Zubehörteile
- Li-Ionen-Akkupack
- USB-Kabel
- LAN-Kabel
- AC-Stromversorgung
- CD-ROM mit R&S ZVHView Software und Dokumentation
- Schnellstartanleitung
- SD-Kartenleser für PC
Technische Daten
| Frequency | 3.6 GHz |
| Series | ZVH Series |
| Alternate Product Number | 1309.6800.24 |
| Battery Life | 4.5 hrs. |
| Battery Type | Lithium-Ion |
| Connector Type | Type-N |
| Dimensions | 7.6 x 11.8 x 2.7 in. |
| Display | 6.5" Color LCD |
| Dynamic Range | 100 dB |
| Frequency Range | 100 kHz to 3.6 GHz |
| Function | CAT, VNA, SA |
| Includes | Lithium-ion battery pack (4.2 Ah), USB cable, LAN cable, Plug-in power supply, CD-ROM with InstrumentView software and documentation, Quick start guide |
| Number of Ports | 2 |
| Type | Cable & Antenna Analyzer |
