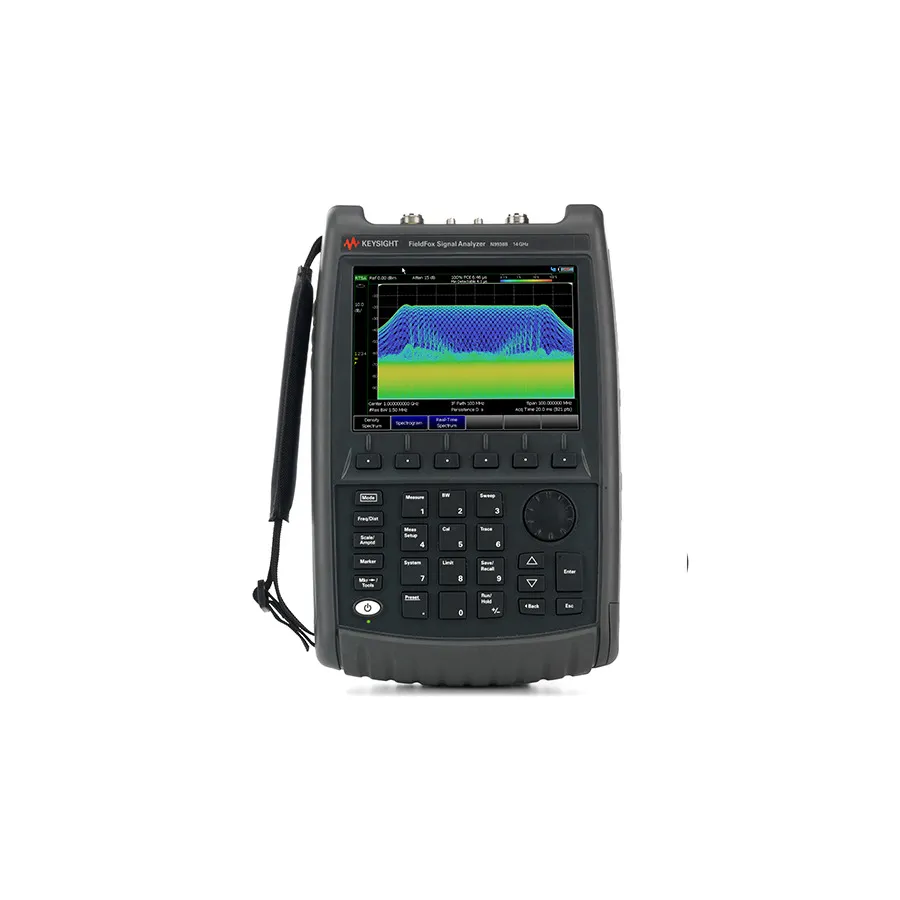

Keysight N9936B FieldFox Mikrowellen-Spektrumanalysator
Keysight N9936B FieldFox Microwave Spectrum Analyzer
Der Keysight N9936B ist ein tragbarer 14 GHz FieldFox Mikrowellen-Spektrumanalysator mit 100 MHz Echtzeit-Bandbreite, entwickelt für 5G-, Satelliten- und Radarfeldanwendungen.
Produktdetails
| Modell | N9936B |
| Hersteller | Keysight |
| Kategorie | Kabel- und Antennanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Keysight N9936B ist ein tragbarer 14 GHz FieldFox Mikrowellen-Spektrumanalysator, entwickelt für Feldinstallation, Wartung und Troubleshooting von HF- und Mikrowellensystemen. Mit 100 MHz Echtzeit-Bandbreite und umfassenden Messfähigkeiten ist der N9936B eine komplette Plattform für Spektrumanalyse, Netzwerkcharakterisierung und 5G/LTE-Feldtests. Der Analysator integriert über 20 HF- und Mikrowellenmessfunktionen in einer tragbaren Einheit mit einem Gewicht von nur 3,4 kg.
Hauptmerkmale
- Frequenzbereich: 9 kHz bis 14 GHz mit 100 MHz lückenlose Echtzeit-Bandbreite
- Spektrumanalysator mit ±0,3 dB Amplitudengenauigkeit und -163 dBm DANL bei 1 GHz
- Integrierter 2-Port-Vektornetzwerk-Analysator für Kabel- und Antennentests
- Over-the-Air (OTA)-Messfähigkeit für 5G NR und LTE-Signalanalyse
- Integriertes Leistungsmessgerät mit Unterstützung für CW-, frequenzgesweepte und HF-Puls-Messungen
- Echtzeit-Signalanalysator mit Rauschzahl-Messfähigkeit
- Integrierter GPS/GNSS-Empfänger für Geolokalisierung und Zeitstempelung
- CW-Signalquelle und erweiterte Transmissionsanalyse (ERTA)
- I/Q-Datenerfassung für fortgeschrittene HF-Signalüberwachung und -Analyse
- Integrierte Stromquelle und Fernsteuerung
- Tragbares Design mit 3,4 kg und Standard-Type-N (w)-Steckern
5G- und Mobilfunktests
Der N9936B ist optimiert für 5G New Radio (NR) und LTE-Feldtests mit integrierten Demodulations- und Analysetools. Er unterstützt Sub-6 GHz (FR1)-Frequenzbänder und kann auf Millimeterwellen (mmWave)-Frequenzen über 24,25 GHz mit optionalen Downconvertern erweitert werden. Keysights 5G gNodeB Feldtestlösung basierend auf dem FieldFox-Analysator bietet Ingenieuren und Technikern ein umfassendes Toolkit zur Installation, Überprüfung und Fehlerbehebung von 5G-Netzen. Der Analysator kann die Hardware-gNB-Leistung überprüfen, einschließlich Kabel- und Antennenzustände, Sendeleistung, Steuerkanal-Leistung und HF-Störantworten, während er auch die Signalqualität drahtlos, Mehrweg-Synchronisierung, Abdeckungsbereichspfadverlust misst und Interferenzprobleme identifiziert.
Anwendungen
- 5G-Netzwerkbereitstellung, Installation und Fehlerbehebung
- Spektrumanalyse und Interferenzidentifikation
- Kabel- und Antennencharakterisierung
- Signalqualitätsmessung und -Analyse
- Radarpuls-Profilierung
- LTE- und 5G NR-Feldmessungen
- Millimeterwellen-Tests mit optionalem Downconverter
- Netzwerkverifizierung im Betrieb
Technische Daten
| Frequency Range | 8.0 - 15.0 GHz |
| Maximum Frequency | 14 GHz |
| Tracking Generator | No |
| Preamplifier | No |
| Noise Floor | -163 dBm |
| Series | N993xB Series |
| Battery Life | 4 hrs. |
| Connector Type | N (f) |
| Display | 6.5" LCD Color |
| Includes | Base model includes the cable and antenna analyzer |
| Interface | USB, LAN, SD Card |
| Minimum Frequency | 9 kHz |
| Number of Ports | 2 |
| Type | Handheld |
| Warranty | 3 Years |
