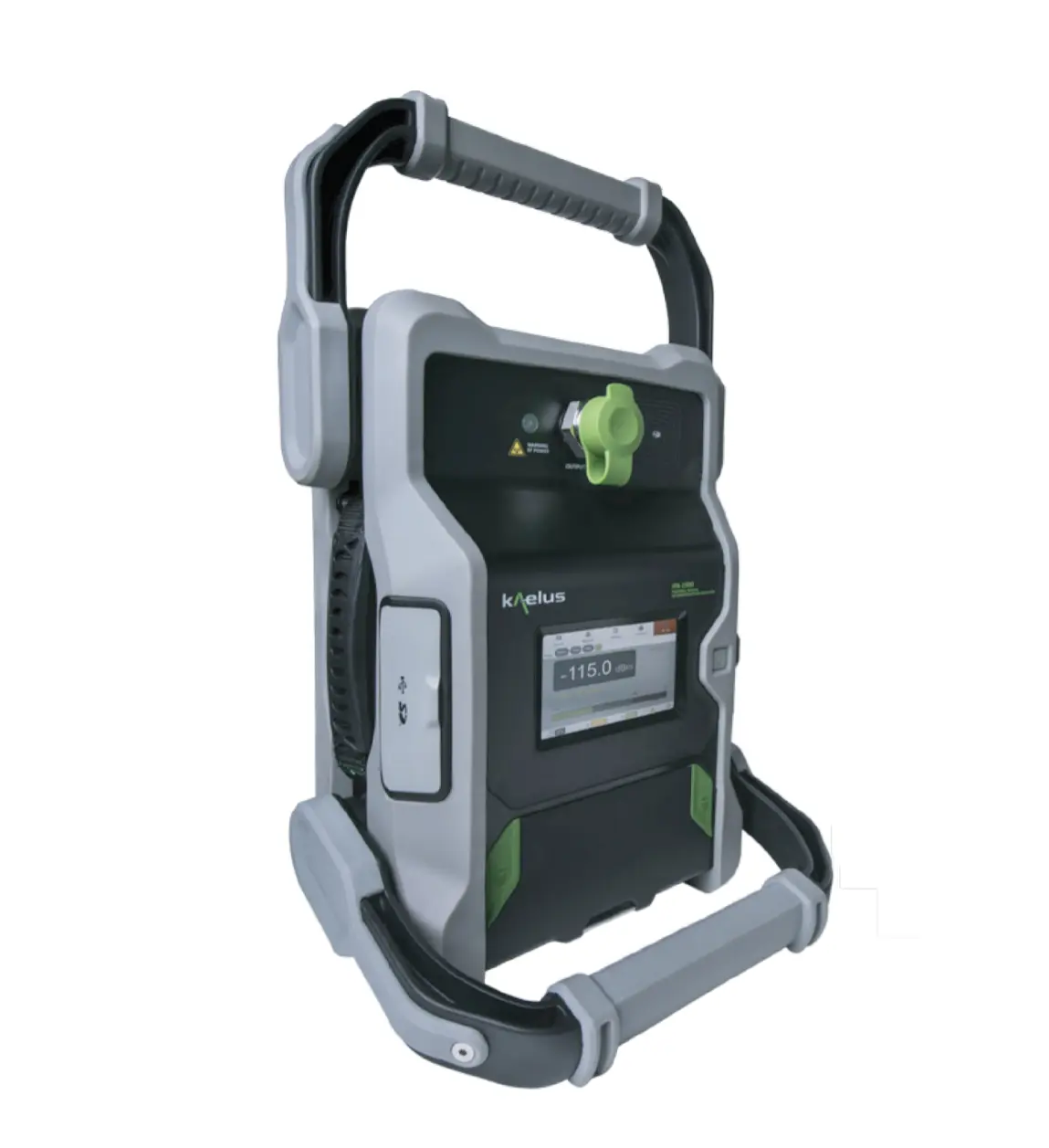

Kaelus IPA-2600A PIM-Analysator
Kaelus IPA-2600A PIM Analyzer
Kaelus IPA-2600A ist ein robuster, batteriebetriebener PIM-Analysator mit WiFi-Fernsteuerung und optionalem Range-to-Fault-Modul für Tests auf Türmen und Dächern.
Produktdetails
| Modell | IPA-2600A |
| Hersteller | Kaelus |
| Kategorie | Kabel- und Antennanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Kaelus iPA-2600A ist ein batteriebetriebener PIM-Analysator (Passive Intermodulation), der für Tests an der Turmspitze, am Turmfuß, auf Dächern und in Gebäuden für DAS-Systeme entwickelt wurde. Dieser robuste 20W-Analysator kann über eine Fernbedienung mit beliebigen WiFi-fähigen Telefonen, Tablets oder Laptop-Computern bedient werden und ermöglicht somit freihändige dynamische Tests, die sicher und komfortabel sind. Mit einem optionalen Range-to-Fault (RTF)-Modul können Netzwerkbetreiber schnell den Standort von PIM- und Rücklaufverlustquellen ermitteln, um die Standortleistung zu verbessern und passive Intermodulationsquellen an der Mobilfunkstation zu beseitigen.
Hauptmerkmale
- Robust und zuverlässig; entwickelt mit Turmkletterern im Sinn
- Vollständig konfigurierbare Frequenzen, Leistungen und Intermodulationsprodukte
- Fernsteuerung mit tragbaren Geräten (Tablet, Mobiltelefon) möglich
- Benutzerfreundliches Touchscreen-Interface
- Umfangreiche Berichtsfunktionen
- Spektrumanzeige-, Frequenzsweep- und Zeitspur-Modi
- RTF-kompatibel für Range-to-Fault-Messungen
- Batteriebetrieben mit 2+ Stunden Betriebsdauer
Anwendungen
- Tests an der Turmspitze für Mobilfunknetze
- Basisstation-Tests
- Dachinstallationen
- Tests verteilter Antennensysteme (DAS) in Gebäuden
- Standortleistungsoptimierung und Fehlerbehebung
Technische Daten
| Measurement method | Reverse (reflected) PIM, 3rd and 5th order. (iPA-2100A 3rd, 5th and 7th order) |
| Residual PIM | < -117dBm/-160dBc maximum (<-125dBm/-168dBc typical) at 2 x 20W |
| Interface Ports | 1x RF output (7-16 DIN female), 1x USB 2.0 Host, 1x USB 2.0 Slave, 1x SD 1x monitor port (SMB female), 1x SMA-RP (Wi-Fi external antenna) |
| User Interface | Local - touch screen display 4.3in (109mm) Remote - tablet, computer, any Wi-Fi enabled user device with web browser |
| Return Loss Alarm | Automatic detection and shut down when high RL is detected |
| Transmit Frequencies | See model table |
| Frequency Increment | 100kHz |
| Frequency Accuracy | ± 5ppm maximum, aging ± 1ppm maximum after first year |
| Power Per Tone (adjustable) | All A series Models 0.1 to 20W (+20 to +43dBm in 1dB increments) iPA-0600D 100mW to 40W (+20 to +46dBm in 1dB increments) iPA-0707D 1 to 40W (+30 to +46dBm in 1dB increments) |
| Power Accuracy (per tone) | ± 0.5dB maximum |
| Receive Band (100kHz steps) | See model table |
| Measurement Noise Floor | < -128dBm |
| Measurement Range | -50dBm to -128dBm |
| Battery Power | 25.9 VDC, 2600 mAh, 67Wh Lithium Ion battery packs (removable) |
| Battery Operating Time | Depends on usage, 2 hr minimum per battery pack |
| Battery Charger | Output: 29.4 VDC, 1.2 Amp |
| Dimensions H x D x W | 369 x 160 x 240mm | 14.5 x 6.3 x 9.4in |
| Weight | 12kg | 26lbs |
| Temperature Range | -10ºC to +45ºC | +14°F to +113°F |
| Ingress Protection | IP54. IP67 when enclosed in optional hard case |
| Operational Humidity | 5% to 95% RH non-condensing |
| Storage Temperature Range | -10°C to +60°C | +14°F to +140°F |
| Mechanical Shock | 40G shock rating |
| iPA-2600A | LTE 26002620-2630MHz2650-2690MHz2500-2570MHzRTF-2600 |
Angebot anfragen
