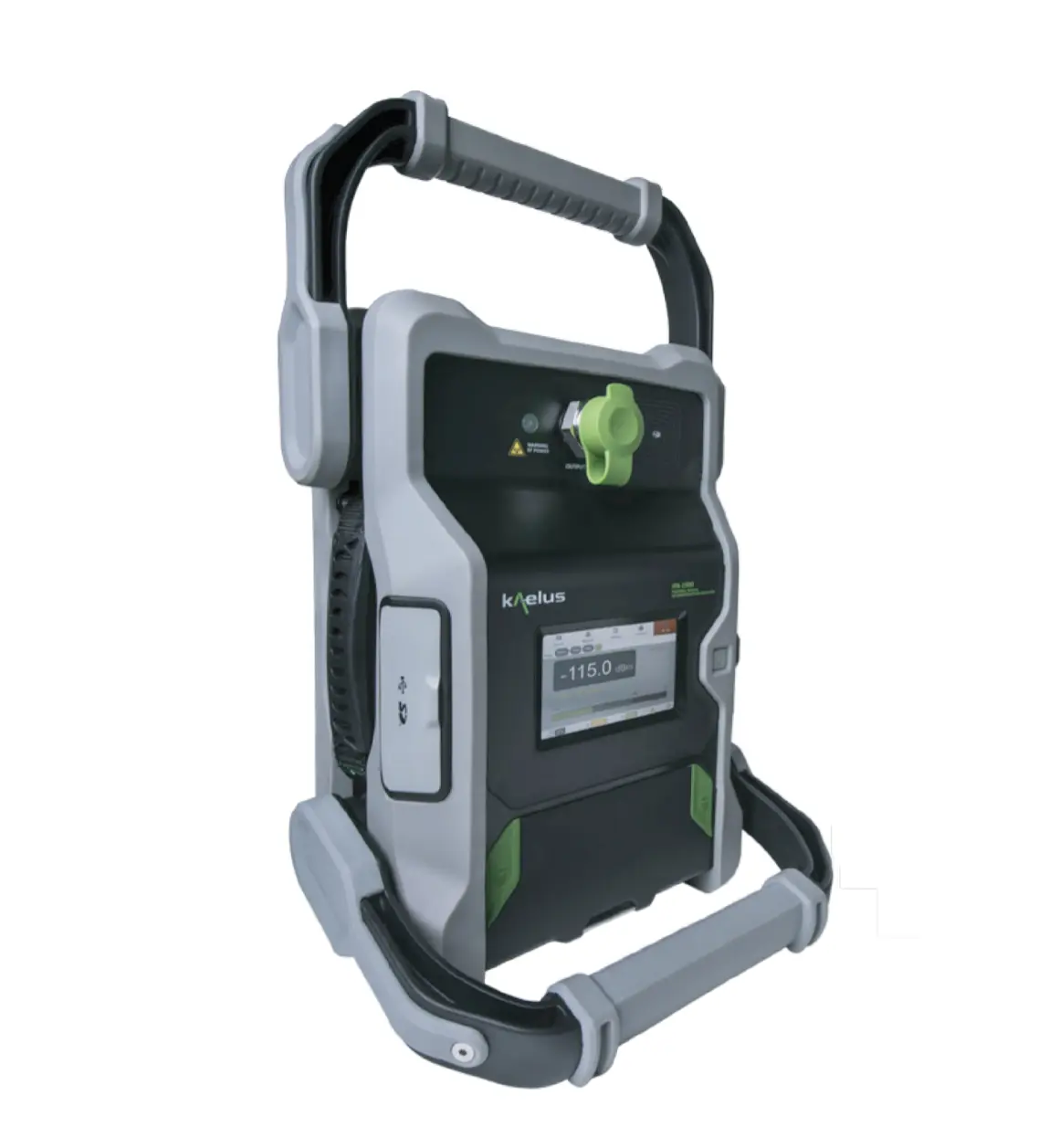

Kaelus IPA-2100A PIM-Analysator
Kaelus IPA-2100A PIM Analyzer
Kaelus IPA-2100A ist ein batteriebetriebener PIM-Analysator für das UMTS-Band mit Messfähigkeit 3., 5. und 7. Ordnung und WiFi-Fernsteuerung.
Produktdetails
| Modell | IPA-2100A |
| Hersteller | Kaelus |
| Kategorie | Kabel- und Antennanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die Kaelus iPA-Serie ist ein batteriebetriebener Analysator für passive Intermodulation (PIM), der für Prüfung und Fehlerbehebung in Mobilfunknetzen entwickelt wurde. Dieses IEC-konforme Messgerät ist robust und tragbar, speziell für Turmkletterer und Feldtechniker in schwierigen Umgebungen konzipiert. Es verfügt über einen 4,3-Zoll-Touchscreen für die Lokalbedienung und unterstützt Fernbedienung über WiFi-fähige Geräte wie Tablets, Smartphones und Laptops.
Der Analysator unterstützt Tests an Turmspitze, Turmfuß, Dach und in Gebäuden und eignet sich ideal für umfassende Standortverifikation von Mobilfunk- und verteilten Antennensystemen (DAS).
Hauptmerkmale
- Robustes und zuverlässiges Design optimiert für Turmkletterer
- Vollständig konfigurierbare Frequenzen, Ausgangsleistungen und Intermodulationsprodukte
- Fernsteuerung über WiFi mit beliebigen WiFi-fähigen Geräten (Tablet, Telefon, Laptop)
- Lokale Touchscreen-Schnittstelle (4,3 Zoll)
- Umfangreiche Berichtsfunktionen zur Standortdokumentation
- Mehrere Messmodi: Spektrumanzeige, Frequenzsweep und Zeitspur
- Range-to-Fault (RTF)-Modul kompatibel für Fehlerstandortermittlung
- Batteriebetriebener Betrieb für Mobilität und Feldflexibilität
Anwendungen
- Turmspitzen-PIM-Tests zur Standortqualifikation im Mobilfunk
- Tests von Turmfuß- und Dachantennensystemen
- Tests und Inbetriebnahme verteilter Antennensysteme (DAS) in Gebäuden
- Identifikation und Beseitigung von Quellen für passive Intermodulation
- Netzwerkbetreiber-Leistungsoptimierung und Standortverifikation
Mitgelieferte Zubehörteile
- Lithium-Ionen-Akku (25,9V, 2600mAh, 67Wh)
- Batterie-Ladegerät (29,4VDC, 1,2A Ausgang)
Technische Daten
| Measurement method | Reverse (reflected) PIM, 3rd and 5th order. (iPA-2100A 3rd, 5th and 7th order) |
| Residual PIM | < -117dBm/-160dBc maximum (<-125dBm/-168dBc typical) at 2 x 20W |
| Interface Ports | 1x RF output (7-16 DIN female), 1x USB 2.0 Host, 1x USB 2.0 Slave, 1x SD 1x monitor port (SMB female), 1x SMA-RP (Wi-Fi external antenna) |
| User Interface | Local - touch screen display 4.3in (109mm) Remote - tablet, computer, any Wi-Fi enabled user device with web browser |
| Return Loss Alarm | Automatic detection and shut down when high RL is detected |
| Transmit Frequencies | See model table |
| Frequency Increment | 100kHz |
| Frequency Accuracy | ± 5ppm maximum, aging ± 1ppm maximum after first year |
| Power Per Tone (adjustable) | All A series Models 0.1 to 20W (+20 to +43dBm in 1dB increments) iPA-0600D 100mW to 40W (+20 to +46dBm in 1dB increments) iPA-0707D 1 to 40W (+30 to +46dBm in 1dB increments) |
| Power Accuracy (per tone) | ± 0.5dB maximum |
| Receive Band (100kHz steps) | See model table |
| Measurement Noise Floor | < -128dBm |
| Measurement Range | -50dBm to -128dBm |
| Battery Power | 25.9 VDC, 2600 mAh, 67Wh Lithium Ion battery packs (removable) |
| Battery Operating Time | Depends on usage, 2 hr minimum per battery pack |
| Battery Charger | Output: 29.4 VDC, 1.2 Amp |
| Dimensions H x D x W | 369 x 160 x 240mm | 14.5 x 6.3 x 9.4in |
| Weight | 12kg | 26lbs |
| Temperature Range | -10ºC to +45ºC | +14°F to +113°F |
| Ingress Protection | IP54. IP67 when enclosed in optional hard case |
| Operational Humidity | 5% to 95% RH non-condensing |
| Storage Temperature Range | -10°C to +60°C | +14°F to +140°F |
| Mechanical Shock | 40G shock rating |
| iPA-2100A | UMTS (3rd & 7th)2110-2130MHz2150-2170MHz1920-1980MHz 2050-2090MHzRTF-2000 |
