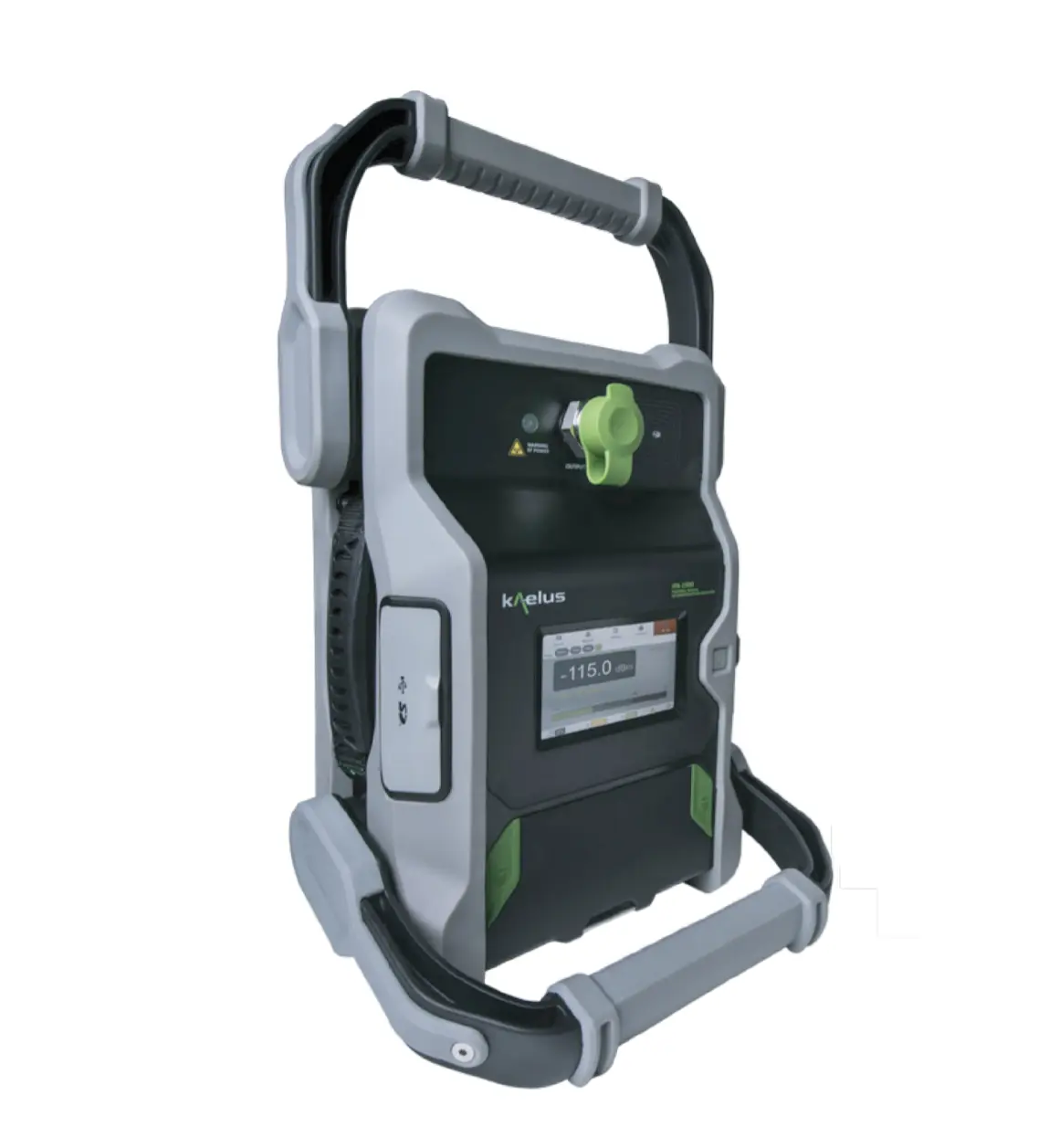

Kaelus IPA-0707A Passive-Intermodulationsanalysator
Kaelus IPA-0707A Passive Intermodulation Analyzer
Angebot anfragen
Der Kaelus IPA-0707A ist ein batteriebetriebener PIM-Analysator für 700MHz mit 0,1–20W Leistung, 4,3-Zoll-Touchscreen, WiFi-Fernsteuerung und optionalem RTF-Fehlerlokalisierungsmodul.
Produktdetails
| Modell | IPA-0707A |
| Hersteller | Kaelus |
| Kategorie | Kabel- und Antennanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Kaelus IPA-0707A ist ein batteriebetriebener Passive-Intermodulationsanalysator (PIM) für Feldtests auf Maststandorten und verteilten Antennensystemen. Optimiert für 700MHz-Bandoperationen bietet dieser robuste Analysator 0,1–20W konfigurierbare Sendeleistung mit einem Messstörrauschboden unter -128dBm. Die Touchscreen-Schnittstelle und WiFi-gesteuerte Fernsteuerung ermöglichen sichere, freihändige Tests von Tablets, Smartphones oder Computern.
Hauptfunktionen
- Batteriebetrieben mit über 2 Stunden Laufzeit pro 67Wh Li-Ion Akkupack
- Sendeleistung 0,1–20W, vollständig konfigurierbar in 1dB Schritten
- Residual-PIM kleiner als -125dBm/-168dBc typisch bei 2×20W
- 4,3-Zoll Touchscreen-Display mit intuitivem Interface
- WiFi-Fernsteuerung via Tablet, Smartphone oder Webbrowser
- Mehrere Messmodi: Spektrum-Monitor, Frequenzsweep, Zeitspur
- Range to Fault (RTF) Modul kompatibel für Fehlerlokalisation
- Robustes Design mit IP54 Bewertung (IP67 mit optionalem Hartschalenkoffer); 40G Stoßfestigkeit
Anwendungen
- Tests auf Mastspitze, -basis und Dachinstallationen
- Tests von verteilten Antennensystemen (DAS) im Gebäudeinneren
- Passive Intermodulationsquellenidentifizierung und -Beseitigung
- Return Loss Überwachung und Standortleistungsoptimierung
- Sichere freihändige Tests via Fernsteuerung
Technische Daten
| Measurement Method | Reverse (reflected) PIM, 3rd and 5th order. (iPA-2100A 3rd, 5th and 7th order) |
| Residual PIM | < -117dBm/-160dBc maximum (<-125dBm/-168dBc typical) at 2 x 20W |
| Interface Ports | 1x RF output (7-16 DIN female) 1x USB 2.0 Host 1x USB 2.0 Slave 1x SD 1x monitor port (SMB female) 1x SMA-RP (Wi-Fi external antenna) |
| User Interface | Local: Touch screen display 4.3in (109mm) Remote: Tablet, computer, any Wi-Fi enabled user device with web browser |
| Return Loss Alarm | Automatic detection and shut down when high RL is detected |
| Transmit Frequencies | See model table (Below) |
| Frequency Increment | 100kHz |
| Frequency Accuracy | ± 5ppm maximum, aging ± 1ppm maximum after first year |
| Power Per Tone (adjustable) | All A series Models 0.1 to 20W (+20 to +43dBm in 1dB increments) iPA-0600D 100mW to 40W (+20 to +46dBm in 1dB increments) iPA-0707D 1 to 40W (+30 to +46dBm in 1dB increments) |
| Power Accuracy (per tone) | ± 0.5dB maximum |
| Receive Band (100kHz steps) | See model table |
| Measurement Noise Floor | < -128dBm |
| Measurement Range | -50dBm to -128dBm |
| Battery Power | 25.9 VDC, 2600 mAh, 67Wh Lithium Ion battery packs (removable) |
| Battery Operating Time | Depends on usage, 2 hr minimum per battery pack |
| Battery Charger | Output: 29.4 VDC, 1.2 Amp |
| Weight | 12kg 26lbs |
| Temperature Range | -10ºC to +45ºC +14°F to +113°F |
| Ingress Protection | IP54. IP67 when enclosed in optional hard case |
| Operational Humidity | 5% to 95% RH non-condensing |
| Storage Temperature Range | -10°C to +60°C +14°F to +140°F |
| Mechanical Shock | 40G shock rating |
