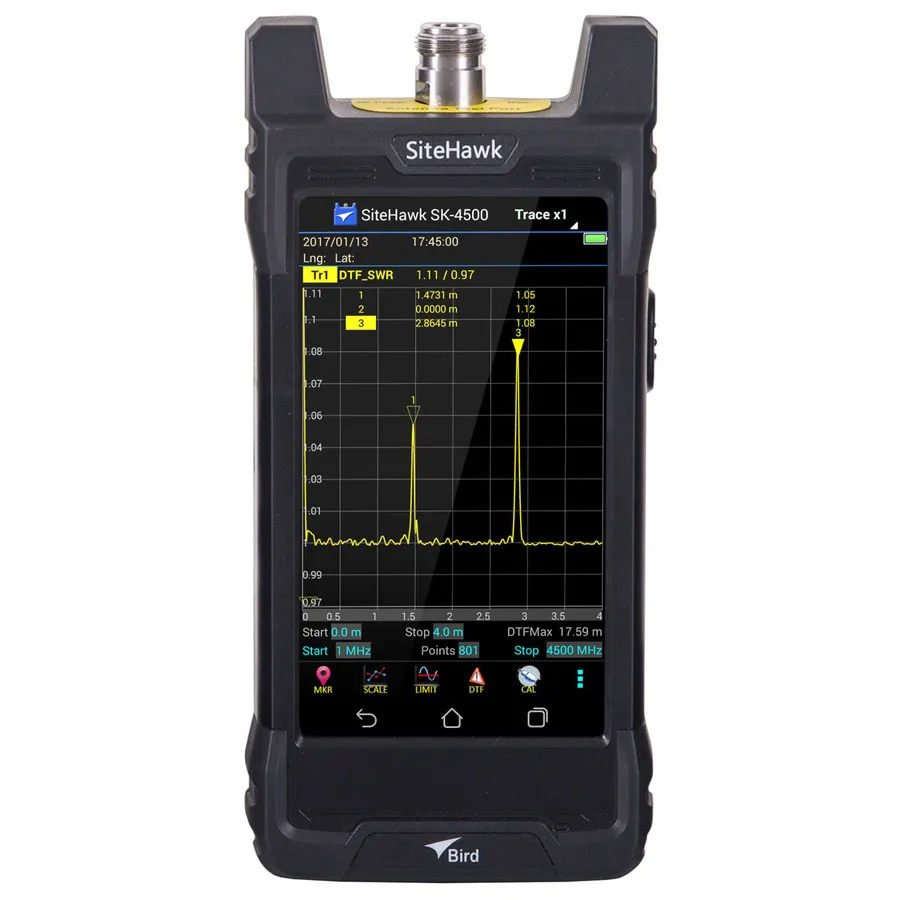

Bird SK-4500-TC Kabel- und Antennenmessgerät
Bird SK-4500-TC Cable and Antenna Analyzer
Angebot anfragen
Das Bird SK-4500-TC ist ein tragbares Kabel- und Antennenmessgerät mit 1 MHz bis 4,5 GHz und DTF-Modus zur genauen Fehlerortung und VSWR/Return-Loss-Messungen.
Produktdetails
| Modell | SK-4500-TC |
| Hersteller | Bird |
| Kategorie | Kabel- und Antennanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Das Bird SK-4500-TC ist ein tragbares Kabel- und Antennenmessgerät, das zum Feldtesten und zur Fehlersuche in HF-Kabel- und Antennensystemen konzipiert ist. Mit einem Frequenzbereich von 1 MHz bis 4,5 GHz nutzt es Frequenzbereichs-Reflektometrie-Messmethoden (FDR), um die Komponententgesundheit zu bewerten und frühzeitig vor möglichen Ausfällen zu warnen. Das Gerät verfügt über ein 5,5-Zoll-720p-Display für einfache Feldnutzung.
Wichtigste Merkmale
- Frequenzbereich: 1 MHz bis 4,5 GHz
- Fehlerentfernungsmodus (DTF) zur genauen Fehlerortung in Kabel und Steckern
- FDR-Messmethode zur zuverlässigen Bewertung der Komponententgesundheit
- VSWR- und Return-Loss-Messungen an jedem Entfernungspunkt
- Kabelverlussmessung über Frequenzbereich
- 5,5-Zoll-720p-Display für Feldlesbarkeit
- OTG-USB-Anschluss für Leistungssensoren und Akkuaufladung
Anwendungen
- Mobilfunknetze (3G, 5G, 600/850 MHz, 2,4/4,2 GHz)
- PCS/DCS-, CDMA-, GSM- und LTE-Protokolle
- Rundfunk- und Pagingsysteme
- Regierungs- und Militäranwendungen
- Mikrowellen- und öffentliche Sicherheitsnetze
- WLAN- und WLL-Systeme (802.11)
Technische Daten
| Frequency | 4.5 GHz |
| Series | SiteHawk Series |
| Battery Life | 10 hrs. |
| Battery Type | Lithium-Ion |
| Connector Type | Type-N (f) |
| Dimensions | 7.7 x 3.6 x 2.4 in. |
| Display | 5.5" 720p |
| Dynamic Range | 38 dB |
| Frequency Range | 1 MHz to 4.5 GHz |
| Includes | Calibration Combo, Stylus, AC Adapter (12Vdc Output), Hard Carrying Case, Soft Carrying Case, RF Cable (1m Long), USB Drive, USB Adapter, Manual, Battery |
| Number of Ports | 1 |
| Operating Temperature Range | -10 to 55°C |
| Resolution | 1000 Hz |
