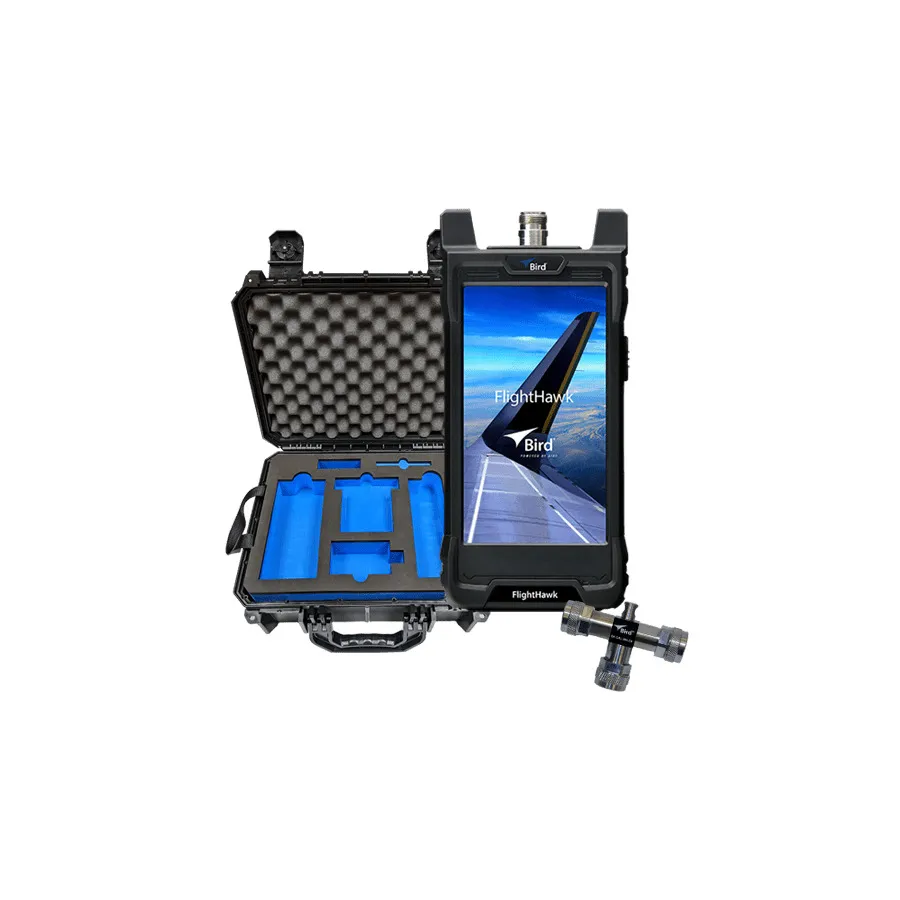

Bird FH-AV-BASIC Kabel- und Antennenmessgerät
Bird FH-AV-BASIC Cable and Antenna Analyzer
Angebot anfragen
Bird FH-AV-BASIC FlightHawk Kabel- und Antennenmessgerät mit FDR-Messung, Frequenzbereich 1MHz-6GHz und VSWR/Rückkehrdämpfungsmessung für Luftfahrt-HF-Systeme.
Produktdetails
| Modell | FH-AV-BASIC |
| Hersteller | Bird |
| Kategorie | Kabel- und Antennanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Bird FH-AV-BASIC FlightHawk Kabel- und Antennenmessgerät ist ein tragbares HF-Testgerät für Luftfahrtwartung und Feldfehlerbehebung. Es nutzt Frequency Domain Reflectometry (FDR)-Technologie zur Bewertung der Gesundheit von HF-Kabeln, Steckverbindern und Antennensystemen bei Betriebsfrequenz und hilft Technikern, Probleme vor Flugzeugumsturz-Ausfallzeiten (AOG) zu lokalisieren.
Hauptmerkmale
- Frequency Domain Reflectometry (FDR) zur präzisen Rückkehrdämpfungsmessung über Frequenz
- Distance-to-Fault (DTF)-Modus zur Lokalisierung von Kabel- und Steckverbinderproblemen
- Rückkehrdämpfung über Distanz plotten
- VSWR-Messung (Spannungsstehwellenverhältnis)
- Kabeldämpfungsmessung über angegebene Frequenzbereiche
- 5,5-Zoll-Display mit 720p-Auflösung für klare Datenvisualisierung
- OTG-USB-Kommunikationsanschluss für Sensoren und Geräteaufladung
- Enthält Bird RF Meter App
Anwendungen
- Luftfahrt-HF-Kabel- und Antennentests
- Fehlerdiagnose und -lokalisierung in Kabelsystemen
- Bewertung der Antennensystemgesundheit
- Identifikation von Steckverbinder- und Kabelproblemen
Enthaltenes Zubehör
- 5017D-AV 100 MHz - 1,3 GHz Breitband-Leistungssensor
- 25-T-MN 25W HF-Abschluss
- SK-CAL-MN-C6 Kalibrierungs-Set
- 4240-401 Adapter-Kit
- 4240-500-23 N(M) – SMA(M) Adapter
- 4240-500-10 N(M) – SMA(F) Adapter
- 4240-443 Avionik-Adapter
- 4240-444 Avionik-Adapter
- Hartschalenkoffer
Technische Daten
| Frequency | 6 GHz |
| Series | FlightHawk Series |
| Battery Life | 10 hrs. |
| Battery Type | Lithium-Ion |
| Certifications | CE, EMC: Standard EN 61326-1:2006 |
| Connector Type | Type-N (f), USB-C |
| Dimensions | 7.7 x 3.6 x 2.4 in. |
| Display | 5.5" 720p |
| Dynamic Range | 30 dB |
| Frequency Range | 1 MHz to 6 GHz |
| Includes | Cable & Antena Analyzer, Calibration Combo, Stylus, AC Adapter (12 Vdc Output), Hard Carrying Case, RF Cable(10ft long), USB Drive, USB Adapter |
| Number of Ports | 1 |
| Operating Temperature Range | -10 to 55°C |
| Resolution | 1000 Hz |
