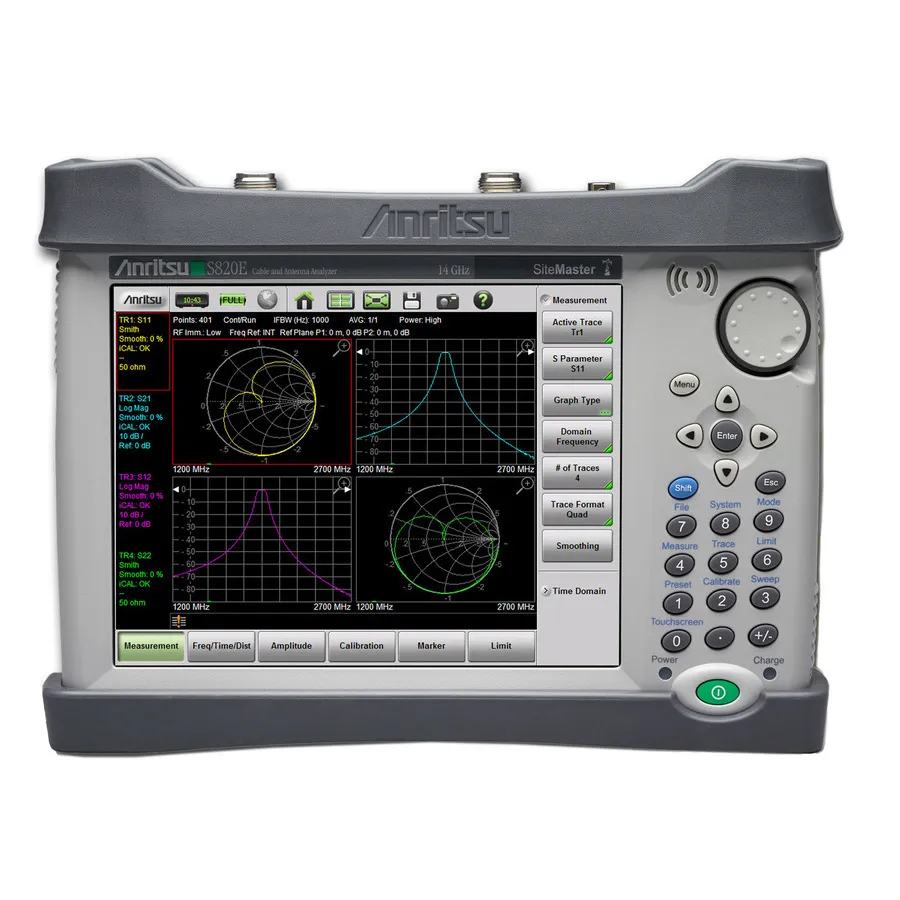

Anritsu S820E/0730 Kabel- und Antennenanalysator
Anritsu S820E/0730 Cable and Antenna Analyzer
Angebot anfragen
Anritsu S820E/0730 tragbarer Kabel- und Antennenanalysator (1–30 GHz) mit Vektornetzwerkanalysator und Voltmeter für fortgeschrittene HF-Komponententests.
Produktdetails
| Modell | S820E/0730 |
| Hersteller | Anritsu |
| Kategorie | Kabel- und Antennanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Der Anritsu S820E/0730 ist ein tragbarer Mikrowellen-Kabel- und Antennenanalysator, der von 1 MHz bis 30 GHz arbeitet. Er liefert Leistung auf Laborniveau in einem tragbaren Paket mit verstärkten K(m)-Steckverbindungen (kompatibel mit 3,5 mm und SMA). Das Instrument beinhaltet den Standard-Videoinspektionsmodus (VIP) zur Verifikation von Faserverbindungen nach IEC 61300-3-35, plus optionale Vektornetzwerkanalysator- (VNA) und Vektormultimeter- (VVM) Funktionen.
Hauptmerkmale
- Frequenzbereich: 1 MHz bis 30 GHz mit verstärkten K(m)-Steckverbindungen (3,5 mm und SMA kompatibel)
- Standard 1-Port-Messungen: Rückkehrverlust, VSWR, Kabelverlust, Smith-Diagramm, Phase, Fehlerabstandsanalyse
- Standard 2-Port-Messungen: Übertragungsmessung und durchlaufender Kabelverlust mit externem Sensor
- Videoinspektionsmodus (VIP) für Faserverbindungsprüfung und Pass/Fail-Tests
- Patentierte HF-Interferenz-Unterdrückung für genaue Messungen in Hochfrequenz-Umgebungen
- Optionaler Vektornetzwerkanalysator (VNA) mit vollständig umkehrendem Durchlauf und simultaner 4-S-Parameter-Messung
- Optionales Vektormultimeter (VVM) mit fehlerkorrigierter Reflexions- und Übertragungsmessung
- 8,4-Zoll-LCD-Display mit konfigurierbarem Vier-Spur-Format
- Mehrere Dateispeicherformate: S2P, .svna, .png, .csv, .txt
Anwendungen
- Kabel- und Antennentests in Telekommunikations- und HF-Systemen
- Feldinstallation und Wartung von HF-Komponenten
- Inspektions- und Zertifizierung von Faserverbindungen
- Fehlerabstandstests zur Diagnose von Kabelanordnungen
Mitgeliefertes Zubehör
- Weiches Transportetui
- Stylus mit spiralförmiger Leine
- Wiederaufladbare Li-Ion-Batterie (7500 mAh)
- AC-DC-Adapter mit Stromkabel
- Verstärkte K(f) zu N(f) Adapter (2 Stk.)
- Ethernet-Kabel (2,13 m)
- USB A/Mini-B-Kabel (10 Fuß)
- Automotive-Stromadapter (12 VDC, 60 W)
- Displayschutzfolie (werksmäßig installiert und Ersatz)
- Kalibrierzeugnis und Konformitätszertifikat
Technische Daten
| Frequency | 30 GHz |
| Series | SiteMaster Series |
| Backlight | Yes |
| Battery Life | 5 hrs. |
| Battery Type | Lithium-Ion |
| Connector Type | Universal K(m) |
| Dimensions | 10.7 x 7.8 x 3.6 in. |
| Display | 8.4" Daylight Viewable Color LCD |
| Dynamic Range | 110 dB |
| Frequency Range | 1 MHz to 30 GHz |
| Function | CAT |
| Includes | Soft Carrying Case, Ethernet Cable (7 ft), Stylus with Coiled Tether, USB A/5-pin mini-B Cable (10 ft), Rechargeable Li-Ion Battery, 7500 mAh, Automotive Power Adapter (12 VDC) (60 W), AC-DC Adapter with power cable, Certificate of Calibration and Conform |
| Number of Ports | 2 |
| Operating Temperature Range | -10 to 55°C |
| Resolution | 1 Hz |
