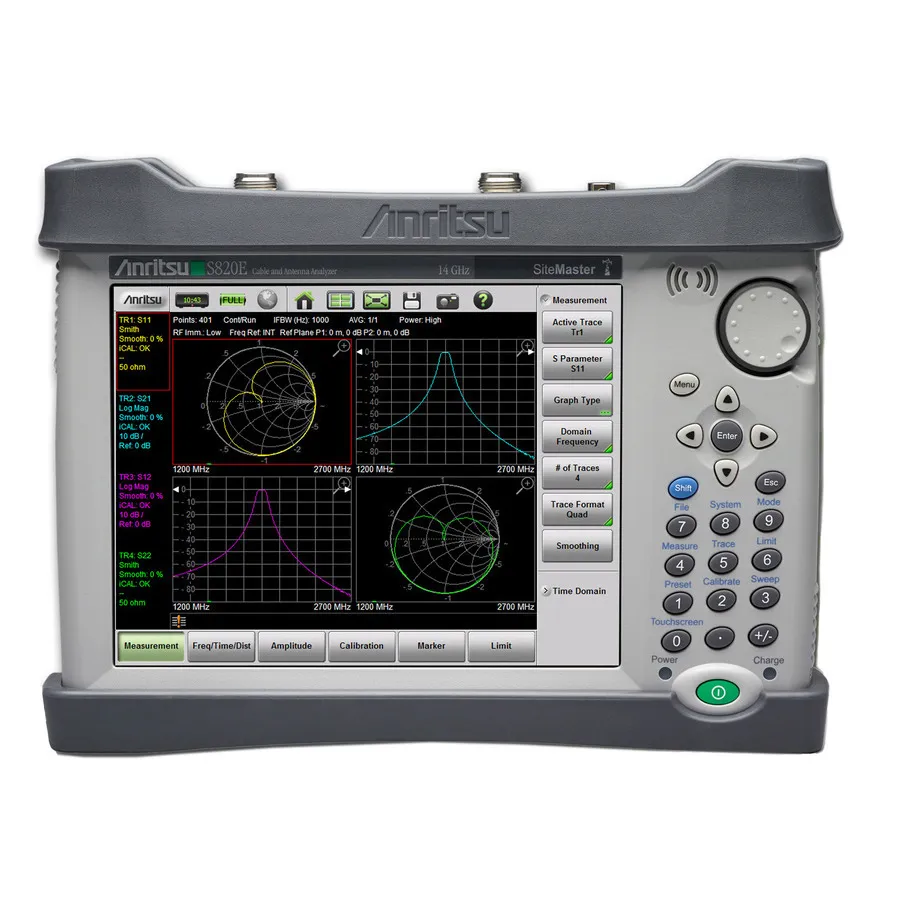

Anritsu S820E/0708 Kabel- und Antennenmessgerät
Anritsu S820E/0708 Cable and Antenna Analyzer
Angebot anfragen
Anritsu S820E/0708 tragbares Kabel- und Antennenmessgerät (1–8 GHz) mit Vektornetztwerk-Analysator- und Voltmeter-Fähigkeiten für HF-Systemtests.
Produktdetails
| Modell | S820E/0708 |
| Hersteller | Anritsu |
| Kategorie | Kabel- und Antennanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Anritsu S820E/0708 ist ein tragbares Mikrowellen-Kabel- und Antennenmessgerät mit Betrieb von 1 MHz bis 8 GHz. Es bietet Labormessqualität in einem tragbaren Paket mit N(f)-Steckverbindern. Das Gerät verfügt über Standard-Videoinspektionssonden-Modus (VIP) für Faser-Stecker-Verifizierung gemäß IEC 61300-3-35 sowie optionale Vektornetztwerk-Analysator (VNA) und Vektor-Voltmeter (VVM) Fähigkeiten.
Hauptmerkmale
- Frequenzbereich: 1 MHz bis 8 GHz mit N(f)-Steckverbindern
- Standard-1-Port-Messungen: Rückgangsverlust, VSWR, Kabelverlust, Smith-Diagramm, Phase, Entfernungs-Fehler-Analyse
- Standard-2-Port-Messungen: Übertragungsmessung und geschwungener Kabelverlust mit externem Sensor
- Videoinspektionssonden-Modus (VIP) für Faser-Stecker-Inspektion und Bestanden/Nicht-Bestanden-Tests
- Patentierte HF-Interferenzunterdrückung für genaue Messungen in hochaktiven HF-Umgebungen
- Optionaler Vektornetztwerk-Analysator (VNA) mit vollständig umkehrbarer Verschiebung und gleichzeitiger 4-S-Parameter-Messung
- Optionaler Vektor-Voltmeter (VVM) mit fehlerkorrigierter Reflexions- und Übertragungsmessung
- 8,4-Zoll-LCD-Anzeige mit benutzer-konfigurierbarem Quad-Spur-Format
- Mehrere Speicherdateiformate: S2P, .svna, .png, .csv, .txt
Anwendungen
- Kabel- und Antennentests in Telekommunikations- und HF-Systemen
- Feld-Installation und Wartung von HF-Komponenten
- Faser-Steckverbinder-Inspektion und Zertifizierung
- Entfernungs-Fehler-Tests für Kabelverbindungs-Diagnostik
Mitgelieferte Zubehörteile
- Soft-Tragebox
- Stylus mit aufgerolltem Seil
- Wiederaufladbare Li-Ionen-Batterie (7500 mAh)
- AC-DC-Adapter mit Stromkabel
- Ethernet-Kabel (2,13 m)
- USB-A/Mini-B-Kabel (10 Fuß)
- Automotive-Stromadapter (12 VDC, 60 W)
- Displayschutzfolien (werkseitig installiert und Ersatz)
- Kalibrierungs- und Konformitätszertifikat
Technische Daten
| Frequency | 8 GHz |
| Series | SiteMaster Series |
| Backlight | Yes |
| Battery Life | 5 hrs. |
| Battery Type | Lithium-Ion |
| Connector Type | Type-N (f) |
| Dimensions | 10.7 x 7.8 x 3.6 in. |
| Display | 8.4" Daylight Viewable Color LCD |
| Dynamic Range | 110 dB |
| Frequency Range | 1 MHz to 8 GHz |
| Function | CAT |
| Includes | Soft Carrying Case, Ethernet Cable (7 ft), Stylus with Coiled Tether, USB A/5-pin mini-B Cable (10 ft), Rechargeable Li-Ion Battery, 7500 mAh, Automotive Power Adapter (12 VDC) (60 W), AC-DC Adapter with power cable, Certificate of Calibration and Conform |
| Number of Ports | 2 |
| Operating Temperature Range | -10 to 55°C |
| Resolution | 1 Hz |
