Anritsu S820E Kabel- und Antennenmessgerät

Übersicht

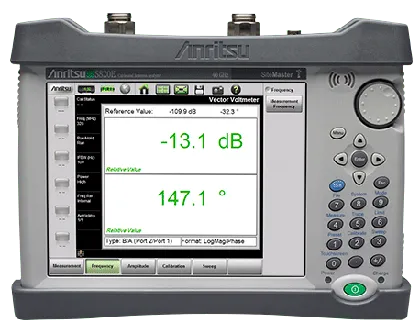

Das Anritsu S820E ist das fortschrittlichste tragbare Mikrowellen-Site-Master-Messgerät seiner Klasse. Es bietet Labormessqualität in einem kompakten, tragbaren Paket für Feldtechniker und Installationsteams. Das S820E ersetzt die früheren Modelle S810D/S820D und bietet erheblich erweiterte Fähigkeiten mit flexiblen Frequenzoptionen bis 40 GHz.

Hauptmerkmale

• Frequenzbereich: 1 MHz bis 40 GHz (mehrere Optionen verfügbar)
• 110 dB Dynamikbereich — überlegene Messstabilität bei großen Verlusten
• Standardmodus Videoinspektionssonde (VIP) für Faser-Steckverbinder-Verifizierung gemäß IEC 61300-3-35
• Vollständig umkehrbare 2-Port-Vektornetztwerk-Analysator-Architektur
• Optionaler Vektornetztwerk-Analysator-Modus (VNA) mit gleichzeitiger 4-S-Parameter-Messung
• Optionaler Vektor-Voltmeter-Modus (VVM) mit A/B- und B/A-Verhältnis-Fähigkeit
• Standard-1-Port- und 2-Port-Messfähigkeiten: Rückgangsverlust, VSWR, Kabelverlust, Smith-Diagramm, Phase, Entfernungs-Fehler
• Moderne Konnektivität: USB, Ethernet und vollständige Fernsteuerung
• S2P-Dateigenerierung kompatibel mit Anritsu Labormessgeräten (VectorStar und ShockLine)
• "Klassischer Modus" für Benutzer, die von S8X0D-Reihengeräten migrieren
• Integriertes Hilfemenü und vollständiges Benutzerhandbuch des Geräts

Standard-Messfähigkeiten

1-Port-Messungen

• Rückgangsverlust
• VSWR
• Kabelverlust
• Smith-Diagramm
• Phase
• Entfernungs-Fehler Rückgangsverlust
• Entfernungs-Fehler VSWR
• Hochgenauige HF-Leistung (mit USB-Sensor)

2-Port-Messungen

• 2-Port-Übertragungsmessung
• 2-Port-Übertragungsmessung (mit externem Sensor)
• 2-Port geschwungener Kabelverlust (mit externem Sensor)

Optionale Vektornetztwerk-Analysator-Fähigkeiten

• Vollständig umkehrbare Verschiebung ohne Notwendigkeit, das Gerät umzukehren, um S12- und S22-Messungen durchzuführen
• Gleichzeitige Messung aller 4 S-Parameter für 2-Port-Geräte
• Benutzer-konfigurierbare Quad-Anzeige in 1-, 2-, 3- oder 4-Spur-Format mit Überlagern
• Mehrere Diagrammtypen einschließlich Real-Impedanz und Imaginär-Impedanz
• IFBW-Auswahl von 10 Hz bis 100 kHz
• S2P-Dateispeichern (3 Formate), Messdateien (.svna), Bilder (.png), CSV und TXT
• Referenzebenen-Erweiterung mit Verlustvergütung auf beiden Häfen
• Benutzerdefinierbare beliebige Datenpunkte
• Interpolationsfähigkeit reduziert Rekalibrierungsanforderungen
• Spurbasiertes Glätten, Marker, Grenzen und Bestanden/Nicht-Bestanden-Tests

Optionale Vektor-Voltmeter-Fähigkeiten

• Vektor-Fehler-korrigierte Reflexions- und Übertragungsmessungen
• A/B- oder B/A-Verhältnis-Fähigkeit für Legacy-Vektor-Voltmeter-Ersatz
• Variable IFBW-Einstellungen von 10 Hz bis 100 kHz
• Flexible Messformate: LogMag & Phase, LinMag & Phase, SWR, Impedanz
• Tabellenanzeige für gleichzeitige Messung von 12 Geräten plus 1 Referenz
• Mehrere Dateiformate: Messung (.vvm), CSV (.csv), Text (.txt) oder Bild (.png)

Anwendungen

• Mikrowellen-Übertragungsleitungs- und Antennenmessungen
• Radar-System-Fehlerbehebung und Wartung
• Einsatz von Funk- und Verteidigungskommunikationssystemen
• Antennengitter-Abstimmung und Ausrichtung
• Faser-Steckverbinder-Inspektion und -Tests
• Kabelverlust-Messung in Langstrecken- und Wellenleiterbaugruppen
• Feld-Kalibrierung und Referenzmessungen
